Reflex Variomat VF 200 Ausdehnungsgefäß MAG, Nennvolumen 200l, Vollmembran, Grau
Der Reflex Variomat VF 200 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 200 Litern, das für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen konzipiert ist. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist grau kunststoffbeschichtet und dient der Druckhaltung in Heizungs- und Druckhaltungssystemen.

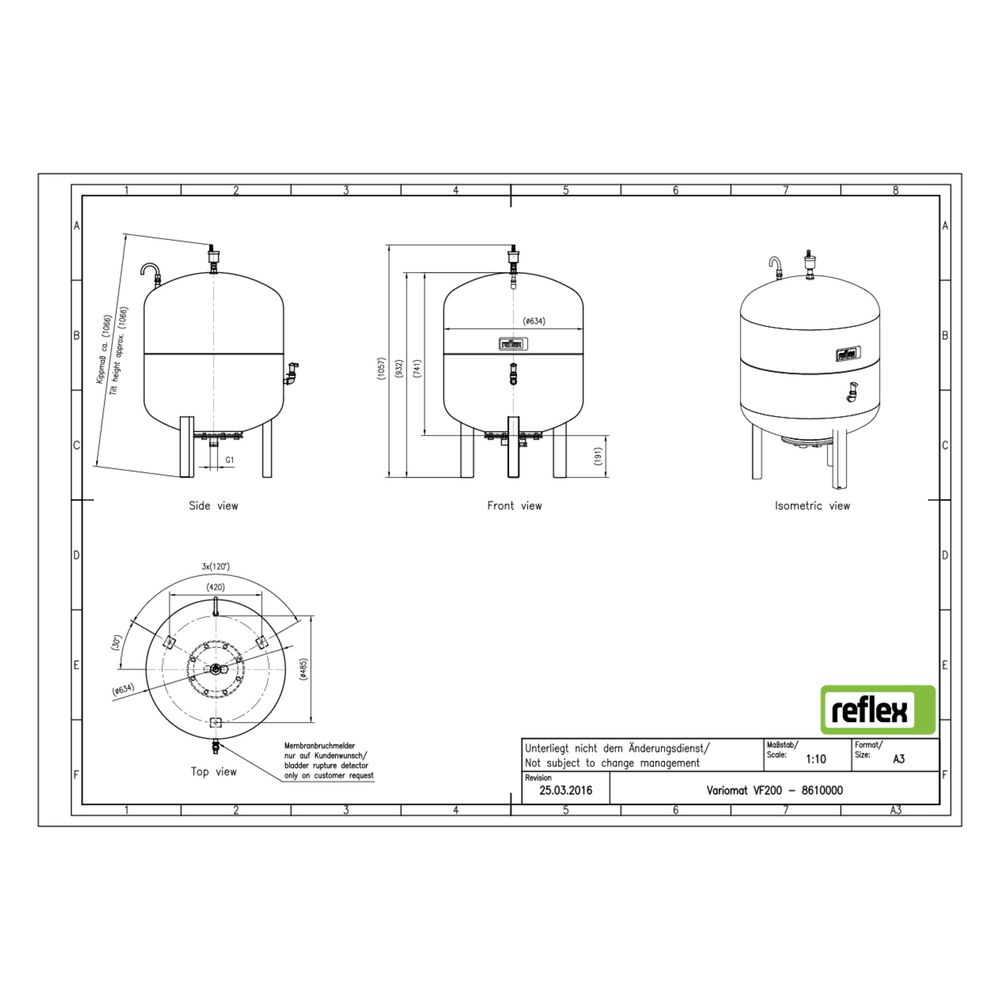

Wie ist das Variomat VF 200 Ausdehnungsgefäß konstruiert?
Das stehende Ausdehnungsgefäß verfügt über eine stabile Fußkonstruktion und eine austauschbare Vollmembran nach DIN EN 13831. Die Kunststoffbeschichtung schützt das Gefäß vor Korrosion. Zur Entgasung ist ein Peilrohr integriert. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders zur Überwachung der Membran. Die Grundgefäße sind mit einem Messumformer für die Niveaumessung ausgestattet.
Welche Zulassungen und Normen erfüllt das Ausdehnungsgefäß?
Das Variomat VF 200 entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Die Druckstufe beträgt PN 6, der maximale Arbeitsdruck liegt bei 6 bar, und die maximale Mediumtemperatur im Dauerbetrieb beträgt 70 °C.
Wie erfolgt der Anschluss und die Integration in das System?
Das Ausdehnungsgefäß besitzt einen Ausdehnungsanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Es ist für den stehenden Einbau vorgesehen und nicht für die horizontale Platzierung geeignet.
Technische Daten
- Nennvolumen: 200 Liter
- Bauhöhe: 1057 mm
- Durchmesser: 634 mm
- Druckstufe: PN 6
- Max. Arbeitsdruck: 6 bar
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Platzierung: stehend, nicht horizontal
Das Reflex Variomat VF 200 Ausdehnungsgefäß bietet eine zuverlässige Lösung zur Druckhaltung in pumpengesteuerten Systemen. Mit einem Nennvolumen von 200 Litern, einer robusten Vollmembran und einer maximalen Arbeitsdruckstufe von 6 bar unterstützt es die Stabilität und Effizienz von Heizungs- und Druckhaltestationen. Die integrierte Niveaumessung und die Möglichkeit zum Anschluss eines Membranbruchmelders erhöhen die Betriebssicherheit zusätzlich.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8610000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8610000 |
| Bauhöhe | 1057,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705113673 |
| Gewicht | 37 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
