Reflex Reflexomat RF Ausdehnungsgefäß MAG 350, Nennvolumen 350l, 10 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 350 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 350 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen. Das Gefäß ist stehend ausgeführt, mit einer robusten Fußkonstruktion und einer austauschbaren Butyl-Vollmembran nach DIN EN 13831 ausgestattet. Die Innen- und Außenflächen sind kunststoffbeschichtet, und das Gefäß ist in Grau gehalten.

Wie unterstützt das Reflexomat RF die Druckhaltung in Heiz- und Kühlwassersystemen?

Das Reflexomat RF Ausdehnungsgefäß dient als Folgegefäß in der Reflexomat kompressorgesteuerten Druckhaltestation. Es sorgt für eine zuverlässige Druckhaltung in geschlossenen Heiz- und Kühlwasseranlagen, indem es Volumenänderungen des Mediums ausgleicht. Die Steuereinheit der Druckhaltestation reguliert den Druck mit einem oder zwei Kompressoren sowie einem Luftabströmventil, um konstante Betriebsbedingungen sicherzustellen.

Welche technischen Merkmale zeichnen das Ausdehnungsgefäß aus?

Das Gefäß ist mit einer austauschbaren Butyl-Vollmembran ausgestattet, die nach DIN EN 13831 gefertigt ist. Die Innen- und Außenflächen sind kunststoffbeschichtet, was die Korrosionsbeständigkeit erhöht. Für die Sicherheit sorgt ein bauteilgeprüftes Luftsicherheitsventil (SV). Zudem verfügt das Gefäß über eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders, was eine Überwachung des Membranzustands ermöglicht.

Welche Normen und Zulassungen gelten für das Reflexomat RF?

Das Ausdehnungsgefäß entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gebaut. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal VN kleiner oder gleich 3.000 bar mal Liter erfüllt.

Wie sind die Abmessungen und Anschlussmaße des Gefäßes?

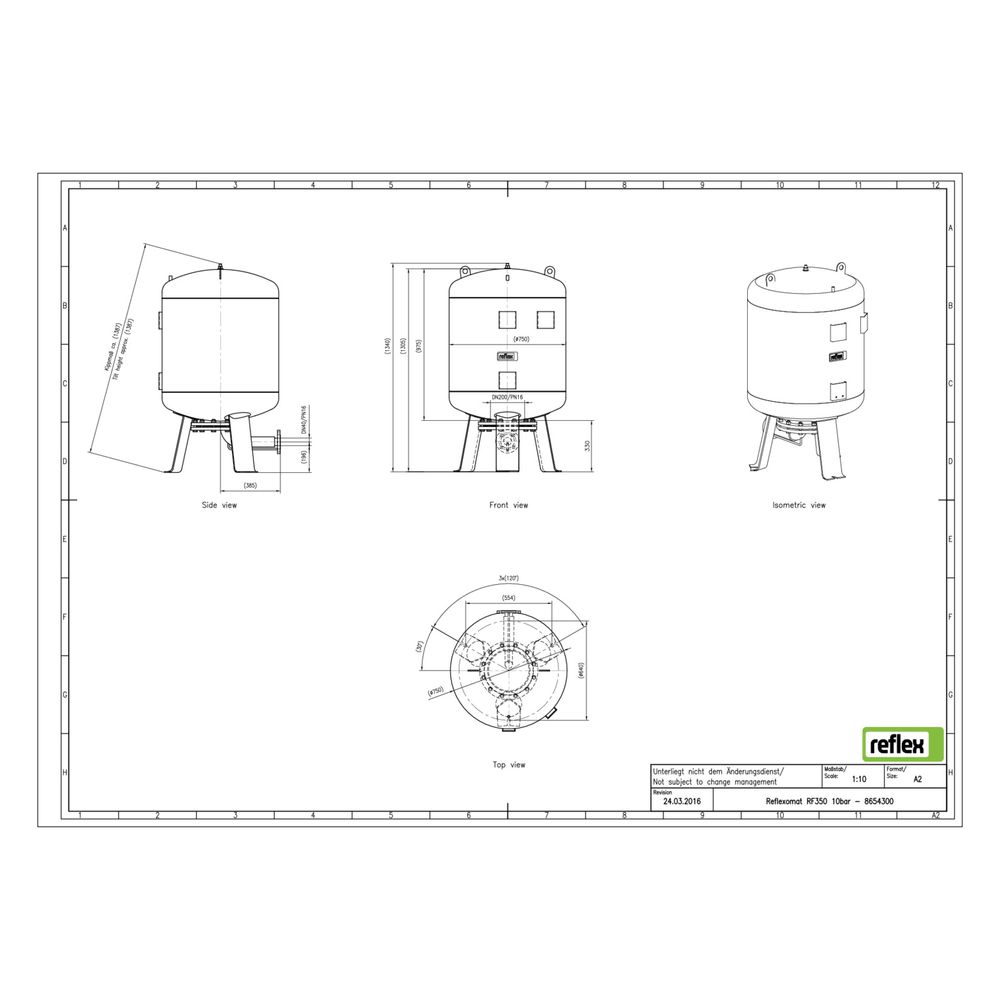

Das stehende Ausdehnungsgefäß hat eine Bauhöhe von 1340 mm und einen Durchmesser von 750 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 40, mit einem Rohraußendurchmesser von 48,3 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C.

Technische Daten

• Nennvolumen: 350 l
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 1340 mm
• Durchmesser: 750 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 40
• Rohraußendurchmesser Ausdehnungsanschluss: 48,3 mm
• Membran: austauschbare Butyl-Vollmembran nach DIN EN 13831
• Gefäßtyp: stehend mit Fußkonstruktion
• Oberflächenbeschichtung: innen und außen kunststoffbeschichtet
• Sicherheitsventil: bauteilgeprüftes Luftsicherheitsventil (SV)

Das Reflexomat RF Ausdehnungsgefäß MAG 350 bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in geschlossenen Heiz- und Kühlwassersystemen. Mit seinem Nennvolumen von 350 Litern, der robusten Bauweise und der integrierten Sicherheitsausstattung unterstützt es eine stabile und sichere Anlagenfunktion bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 70 °C.
