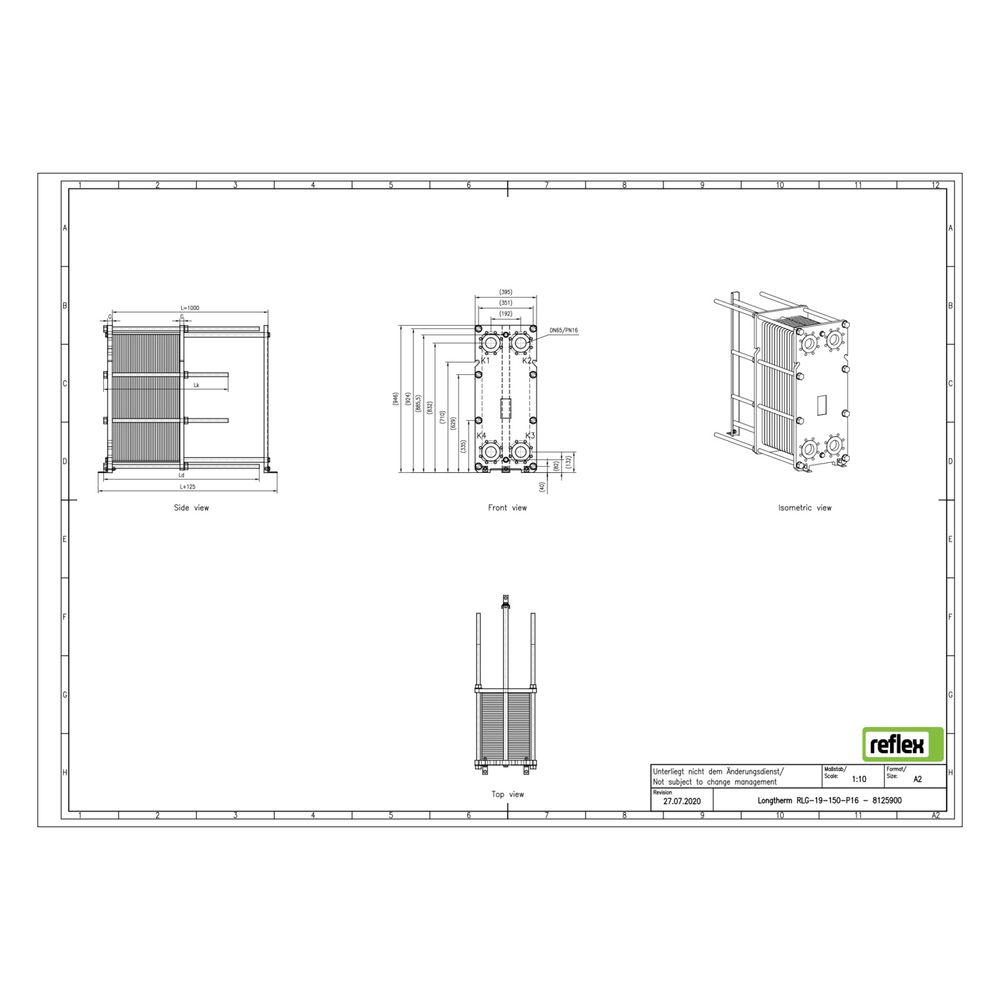

Reflex Longtherm Plattenwärmetauscher RLG-19-150, geschraubt, 150 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-19-150 ist ein geschraubter Wärmetauscher mit 150 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der Reflex Longtherm RLG-19-150 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Anschlüsse haben einen Nenndurchmesser von DN 60 mit einem Mittenabstand von 192 mm. Das Gerät ist nicht vollversiegelt und verfügt über keine seitlichen Anschlussmöglichkeiten. Aufgrund der Bauform ist der Wärmetauscher nicht für die Verwendung mit Dämmschalen vorgesehen.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff der Platten: rostfreier Stahl
- Lotmaterial: Kupfer
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 1158 mm
- Nenndurchmesser primär: DN 60
- Maximaler Arbeitsdruck: 16 bar
- Mittenabstand Anschlüsse: 192 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-19-150 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit 150 Edelstahlplatten, NBR-Butyl-Dichtungen und einem robusten Kohlenstoffstahlrahmen ist er für industrielle Anwendungen mit einem maximalen Arbeitsdruck von 16 bar ausgelegt und ermöglicht durch sein geschraubtes Design eine einfache Reinigung und Erweiterung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8125900 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8125900 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 1158,00 |
| EAN-13 | 4036705220807 |
| Geeignet für Dämmschale | nein |
| Gewicht | 441 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
