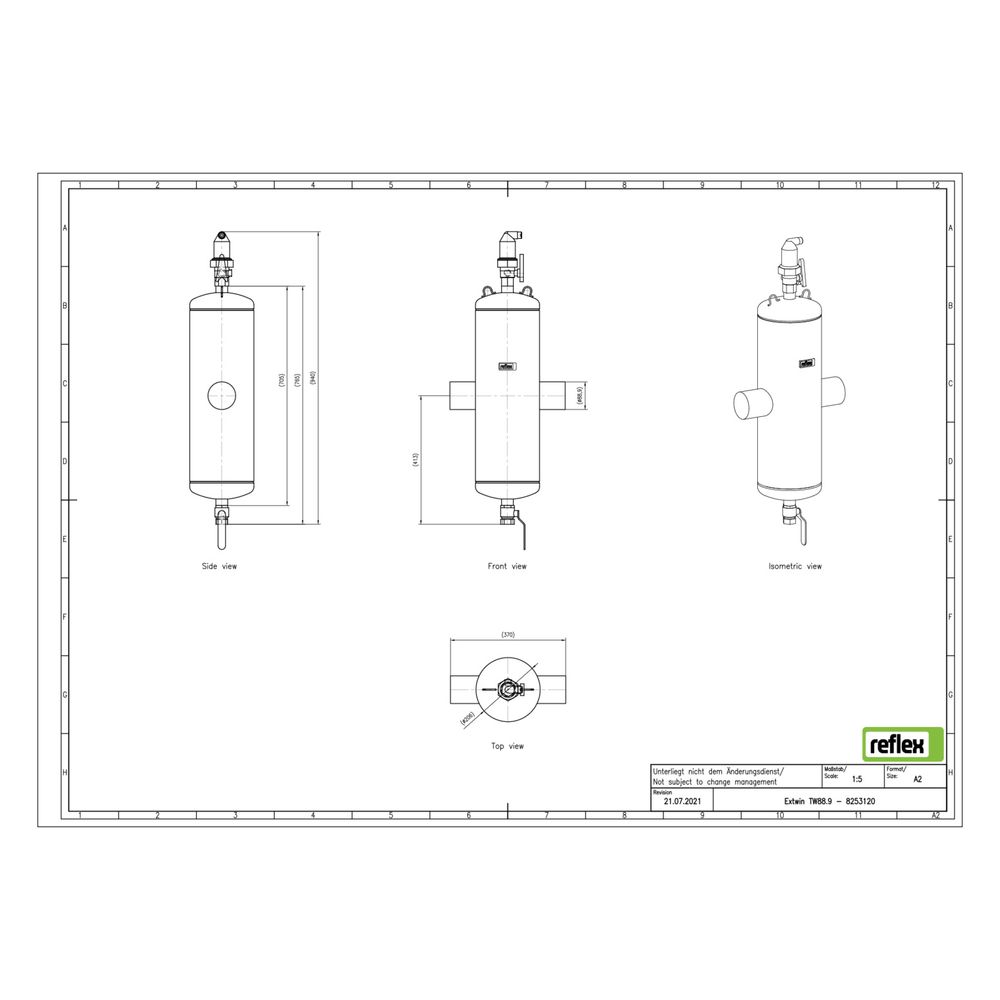

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 88,9mm, mit Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW 88,9 mm ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Das Gerät aus Stahl mit Schweißstutzen ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % ausgelegt und arbeitet bei einem maximalen Betriebsdruck von 10 bar. Es dient der effizienten Abscheidung von Schlamm, Mikroblasen und Partikeln ab 5 Mikrometern, um empfindliche Anlagenteile zu schützen und die Systemleistung zu erhalten.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin Schmutzabscheider kombiniert die Funktionen eines Luft- und Mikroblasenabscheiders mit einem Schlammabscheider. Gasblasen werden über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre abgegeben. Gleichzeitig entfernt der speziell gestaltete Einsatz Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom. Die Kombination dieser Funktionen sorgt für eine kontinuierliche Reinigung des Mediums und schützt die angeschlossenen Geräte vor Ablagerungen und Luftansammlungen.

Wie wird der Schmutzabscheider gewartet und gereinigt?

Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Dadurch kann der Schmutzabscheider auch während des laufenden Betriebs instand gehalten werden, was Ausfallzeiten reduziert und die Betriebssicherheit erhöht.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu einem Anteil von 50 % betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, was den Einsatz in vielfältigen Anwendungen ermöglicht.

Welche Ausführungen und Erweiterungen sind verfügbar?

Der Extwin ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewindeanschluss, Stahl mit Schweiß- oder Flanschanschluss sowie Stahl mit Revisionsöffnung. Optional kann der Schmutzabscheider mit einem Magneteinsatz (Exferro) erweitert werden, der ferromagnetische Partikel aus dem Fluidstrom separiert und so die Reinigungsleistung weiter verbessert.

Technische Daten

• Rohraußendurchmesser: 88,90 mm
• Nennweite: 3 Zoll (80)
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximales Glykol-Mischungsverhältnis: 50 %
• Durchflussleistung: 0,10 bis 27 m³/h
• Kvs-Wert: 158,80
• Ausführung: horizontal
• Automatischer Entlüfter: integriert mit absperrbarem 3-Wege-Ventil
• Reinigung während des Betriebs: über Entschlammungskugelhahn ohne Betriebsunterbrechung

Der Reflex Extwin Schmutzabscheider TW 88,9 mm bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schlammabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, dem integrierten automatischen Entlüfter und der Möglichkeit zur Reinigung während des Betriebs unterstützt er die Systemeffizienz und schützt empfindliche Komponenten. Die technische Auslegung für bis zu 10 bar Betriebsdruck und eine Mediumtemperatur von bis zu 110 °C macht ihn vielseitig einsetzbar.
