Beschreibung
Reflex Reflexomat RF Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 6 bar, Vollmembran, Grau
Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 200 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 6 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das stehende Gefäß ist mit einer austauschbaren Butyl Vollmembran ausgestattet und verfügt über eine innen und außen kunststoffbeschichtete Oberfläche in Grau.
Wie unterstützt das Reflexomat RF die Druckhaltung in Heiz- und Kühlanlagen?
Das Reflexomat RF Ausdehnungsgefäß dient als Folgegefäß in kompressorgesteuerten Druckhaltestationen und sorgt für eine präzise Druckhaltung in geschlossenen Heiz- und Kühlwassersystemen. Die integrierte Steuereinheit regelt den Druck über ein oder zwei Kompressoren sowie ein bauteilgeprüftes Luftsicherheitsventil, was einen stabilen Betriebsdruck sicherstellt.
Welche Konstruktionsmerkmale zeichnen das Ausdehnungsgefäß aus?
Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und besitzt eine austauschbare Butyl Vollmembran nach DIN EN 13831. Innen und außen ist es kunststoffbeschichtet, was den Korrosionsschutz verbessert. Eine seitlich angeschweißte Muffe ermöglicht den Anschluss eines Membranbruchmelders. Die Absicherung erfolgt über ein bauteilgeprüftes Luftsicherheitsventil.
Welche Normen und Zulassungen erfüllt das Reflexomat RF?
Das Ausdehnungsgefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern der Wert PSV mal VN kleiner oder gleich 3.000 bar mal Liter ist.
Welche technischen Anschlussmöglichkeiten bietet das Gefäß?

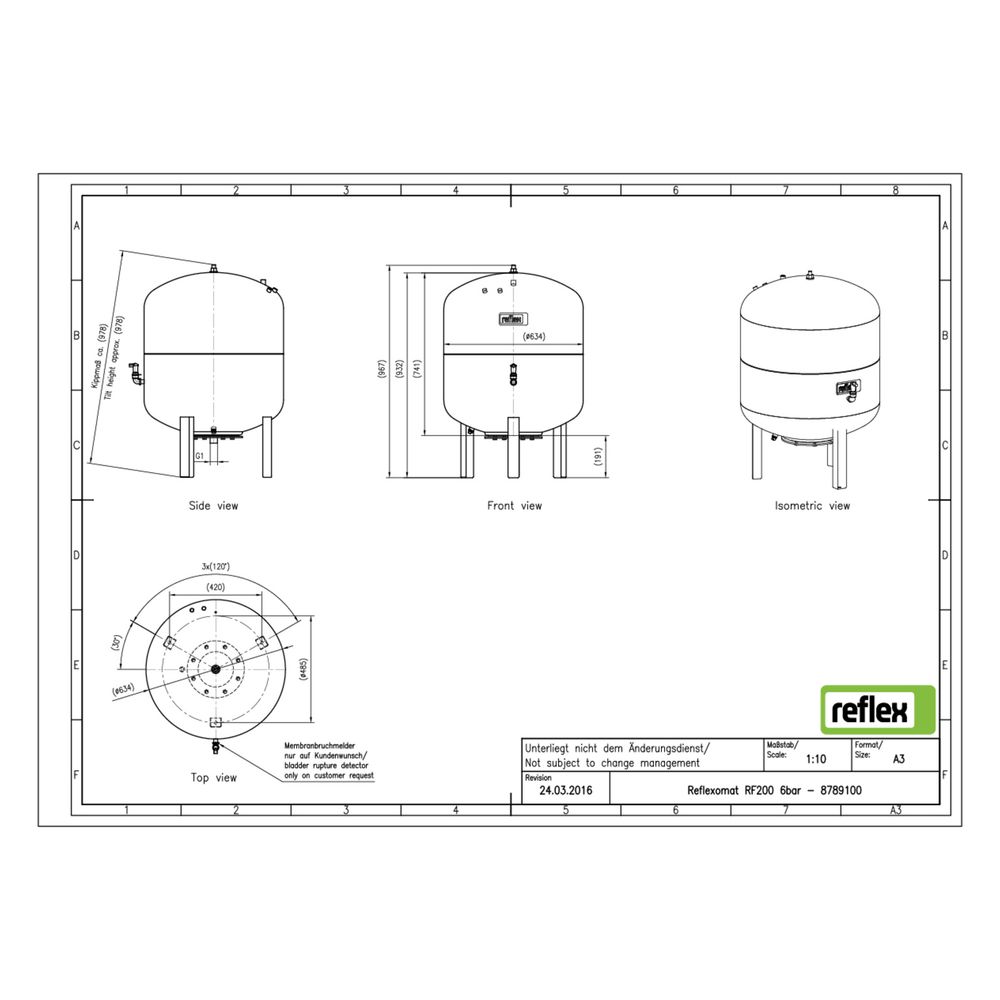

Das Reflexomat RF verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Die Bauhöhe beträgt 967 mm bei einem Durchmesser von 634 mm. Das Gefäß ist nicht für die horizontale Platzierung vorgesehen.
Technische Daten
- Nennvolumen: 200 l
- Maximaler Betriebsdruck: 6 bar
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Bauhöhe: 967 mm
- Durchmesser: 634 mm
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
- Platzierung: stehend
- Oberflächenbeschichtung: innen und außen kunststoffbeschichtet
- Druckstufe: PN 6
Das Reflexomat RF Ausdehnungsgefäß bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in geschlossenen Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 200 Litern, einer robusten Bauweise und einer maximalen Betriebstemperatur von 70 °C ist es für vielfältige Anwendungen in der Haustechnik geeignet. Die austauschbare Membran und die geprüften Sicherheitskomponenten tragen zur Langlebigkeit und Betriebssicherheit bei.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8789100 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8789100 |
| Bauhöhe | 967,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705112720 |
| Gewicht | 45 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
