Beschreibung
Reflex Ausdehnungsgefäß G MAG 200, 200L, 6 bar, stehend, Grau
Das Reflex G Ausdehnungsgefäß MAG 200 von Reflex ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Arbeitsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich für den Betrieb mit Frostschutzmittelzusätzen von 25 bis 50 Prozent. Die graue Ausführung ist für den vertikalen Einbau mit Füßen vorgesehen und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM).
Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt und nicht für Leitungswasser geeignet. Es kann Temperaturen von -10 bis 70 °C im Dauerbetrieb aushalten, bei einer maximal zulässigen Systemtemperatur von 120 °C. Der Einsatz mit Frostschutzmitteln im Bereich von 25 bis 50 Prozent ist möglich.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Gefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Die austauschbare Vollmembran teilt das Gefäß in einen Wasser- und einen Gasraum. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um Beschädigungen vorzubeugen. Die stehende Ausführung ist mit Füßen ausgestattet, die eine stabile Platzierung ermöglichen.
Welche Anschlüsse und Besonderheiten bietet das Ausdehnungsgefäß?
Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einem Rohraußendurchmesser von 42,4 mm. Für dieses Volumen sind Gewindeanschlüsse vorgesehen. Optional kann eine Muffe für einen Membranbruchmelder integriert werden. Für den Schweizer Markt besteht keine Bewilligungspflicht gemäß Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt aus Druck und Volumen die Grenzwerte nicht überschreitet.
Technische Daten
- Nennvolumen: 200 l
- Maximaler Arbeitsdruck: 6 bar
- Vordruck: 3,5 bar
- Max. zulässige Systemtemperatur: 120 °C
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Anschluss: Außengewinde (metrisch), 1 1/4 Zoll (32 mm)

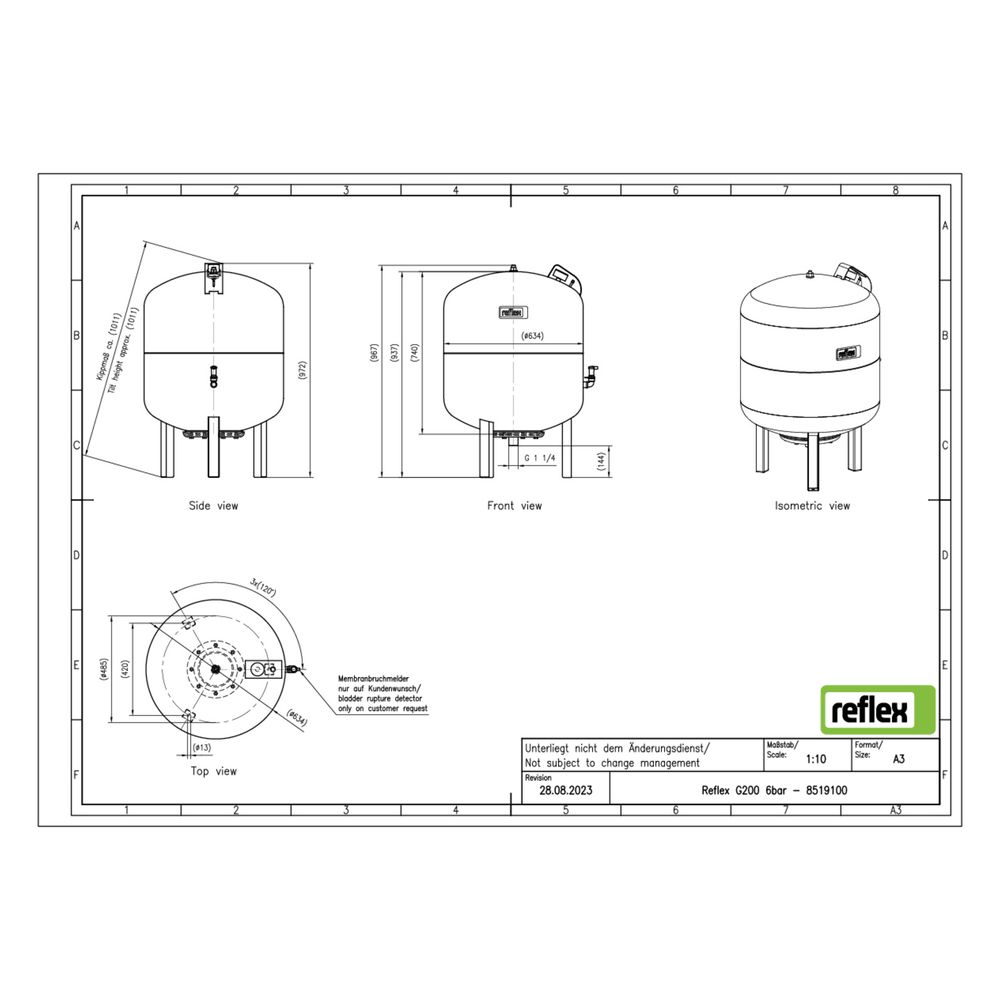

- Bauhöhe: 967 mm
- Durchmesser: 634 mm
- Kippmaß: 1011 mm
- Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Glykol-Mischung: 50 %
Das Reflex G Ausdehnungsgefäß MAG 200 bietet eine zuverlässige Lösung für die Druckkompensation in geschlossenen Heiz- und Kühlsystemen. Mit robustem Gehäuse, austauschbarer Membran und geschützten Armaturen ist es für den vertikalen Einbau geeignet und unterstützt den Betrieb mit Frostschutzmitteln bis zu 50 Prozent.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8519100 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8519100 |
| Bauhöhe | 967,00 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705111136 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 40,2 kg |
| Kippmaß | 1011,00 |
| Max Arbeitsdruck | 6,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/4 Zoll (32) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 42,40 |
| Vordruck | 3,50 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
