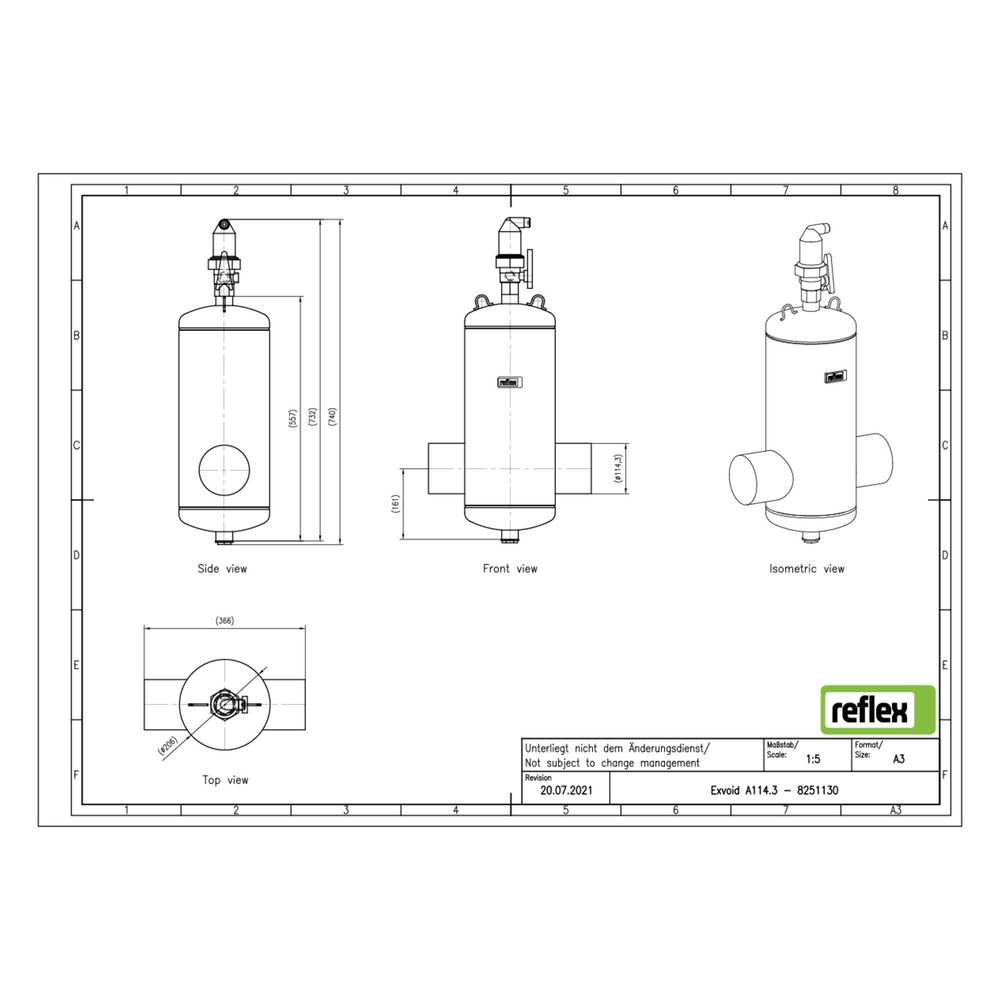

Reflex Exvoid Luft-Mikroblasenabscheider A 114,3mm, mit Schweißstutzen, 10 bar
Der Reflex Exvoid Luft-Mikroblasenabscheider A 114,3 mm mit Schweißstutzen ist für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig aus Wasser oder Wasser-Glykolgemischen bis zu einem Mischverhältnis von 50/50 %. Mit einem maximalen Betriebsdruck von 10 bar und variabler Strömungsrichtung eignet sich der Abscheider für den Einsatz in Solar-, Heiz- und Kühlsystemen.
Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?
Der Abscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Dieses Prinzip sorgt für eine effektive Betriebsentlüftung, insbesondere an Hochpunkten der Anlage.
Für welche Medien und Systeme ist der Exvoid geeignet?
Der Abscheider ist für die Medien Wasser und Wasser-Glykolgemische bis zu 50 % Glykolanteil ausgelegt. Er ist für geschlossene Systeme konzipiert und kann in Heiz-, Kühl- und Solaranlagen eingesetzt werden. Die Ausführung mit Stahlgehäuse und Schweißstutzen ermöglicht eine robuste und dauerhafte Installation.
Welche technischen Merkmale zeichnen den Exvoid aus?
Der Reflex Exvoid verfügt über einen Nenndurchmesser von 4 Zoll (100 mm) und einen Rohraußendurchmesser von 114,3 mm. Die Baulänge beträgt 370 mm. Mit einem Kvs-Wert von 244,3 und einer Durchflussleistung von 0,10 bis 47 m³/h ist der Abscheider für eine breite Palette von Anlagen geeignet. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C.
Welche Anschlussarten und Ausführungen sind verfügbar?
Der Exvoid Mikroblasenabscheider ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewindeanschluss sowie Stahl mit Schweiß- oder Flanschanschluss. Die hier beschriebene Variante verfügt über einen Schweißstutzen und ist horizontal ausgeführt. Kupplungen sind nicht enthalten.
Technische Daten
- Werkstoff Gehäuse: Stahl
- Rohraußendurchmesser: 114,3 mm
- Nenndurchmesser: 4 Zoll (100 mm)
- Baulänge: 370 mm
- Maximaler Arbeitsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Kvs-Wert: 244,3
- Durchflussleistung: 0,10 bis 47 m³/h
- Maximale Glykol-Mischung: 50 %
- Ausführung: horizontal
- Anschlussart: Schweißstutzen
- Geeignet für: geschlossene Systeme, Heizung, Kühlen, Solar
- Variable Strömungsrichtung: ja
- Automatischer Entlüfter: ja
Der Reflex Exvoid Luft-Mikroblasenabscheider A 114,3 mm mit Schweißstutzen bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar, einer hohen Durchflussleistung und der Eignung für Wasser-Glykolgemische bis 50 % stellt er eine effiziente Lösung für die Betriebsentlüftung in geschlossenen Anlagen dar.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8251130 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8251130 |
| Ausführung | horizontal |
| Baulänge | 370,00 |
| Durchflussleistung | 0,10 - 47,00 |
| EAN-13 | 4036705118425 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 11 kg |
| Kvs-Wert | 244,30 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit abnehmbarem Filter | nein |
| Mit automatischem Entlüfter | ja |
| Mit Isolierung | nein |
| Mit Kupplungen | nein |
| Nenndurchmesser | 4 Zoll (100) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 114,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Variable Strömungsrichtung | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
