Reflex Ausdehnungsgefäß N MAG 800, 800L, 6 bar, stehend, Halbmembran, Grau

Der Reflex Reflex N Ausdehnungsgefäß MAG 800 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus, die eine hohe Verschleißfestigkeit bietet. Das graue Gefäß ist ideal für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Reflex N Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es verfügt über eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran ist aufgrund der gleichmäßig-symmetrischen Belastung besonders verschleißfest und nicht tauschbar. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.

Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?

Das Gefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt und eignet sich insbesondere für Zentralheizungen. Es ist für den Betrieb mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent ausgelegt. Das Medium sollte nicht Leitungswasser sein. Die zulässige Systemtemperatur liegt bei maximal 120 °C, die maximale Betriebstemperatur bei 70 °C. Das Ausdehnungsgefäß ist für Dauerbetriebstemperaturen von -10 °C bis 70 °C geeignet.

Wie sind die Anschlüsse und die Platzierung des Ausdehnungsgefäßes gestaltet?

Das Reflex N MAG 800 verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Das Gefäß ist stehend ausgeführt und wird mit Füßen geliefert, die eine sichere vertikale Platzierung ermöglichen. Es ist nicht für eine horizontale Montage vorgesehen. Sicherheitsventil, Manometer oder Befestigungsmaterial sind nicht integriert.

Welche besonderen Hinweise sind bei der Nutzung zu beachten?

Das Ausdehnungsgefäß benötigt keine Bewilligung gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt der Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter entspricht.

Technische Daten

• Nennvolumen: 800 l
• Maximaler Betriebsdruck: 6 bar

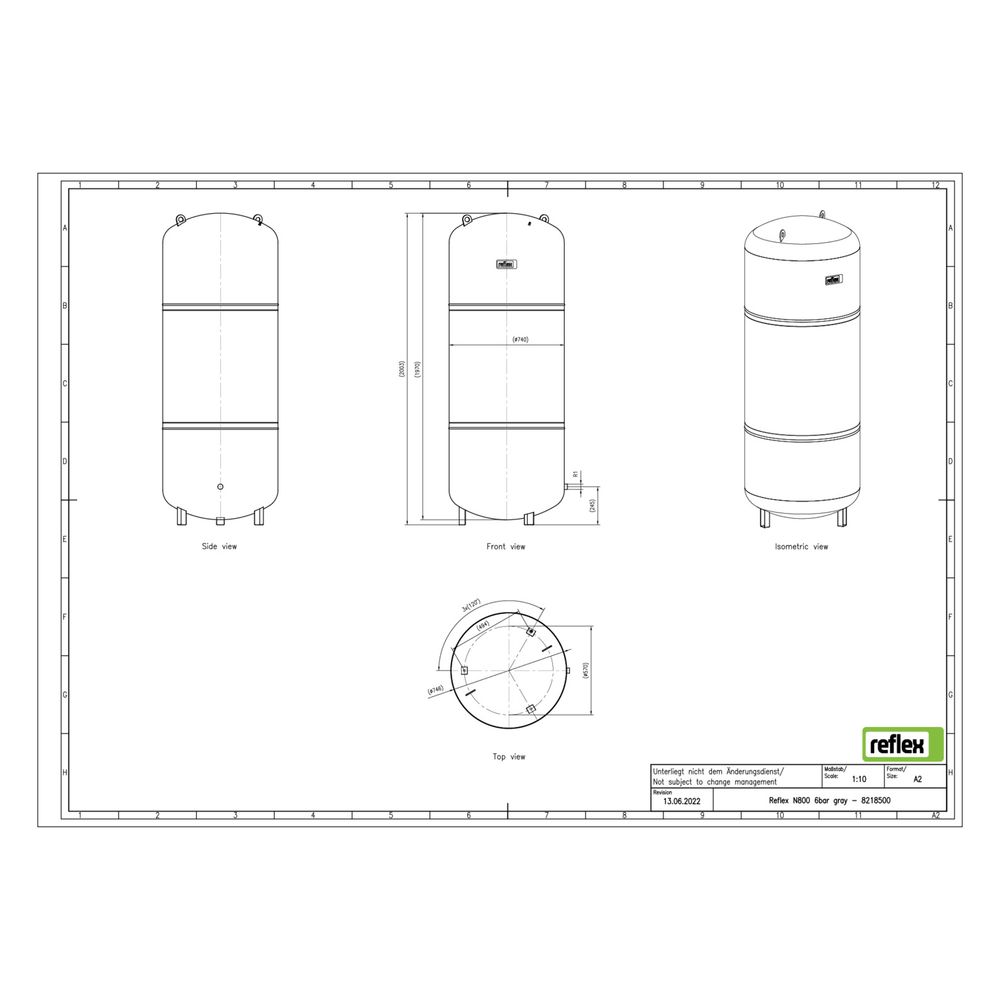

• Bauhöhe: 2003 mm
• Durchmesser: 740 mm
• Kippmaß: 2033 mm
• Vordruck: 1,5 bar
• Maximale Systemtemperatur: 120 °C
• Maximale Betriebstemperatur: 70 °C
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Farbe: Grau
• Membranwerkstoff: SBR
• Frostschutzmittelzusatz: 25 bis 50 %
• Platzierung: Stehend, vertikal mit Füßen

Das Reflex Reflex N Ausdehnungsgefäß MAG 800 bietet eine robuste und langlebige Lösung für die Druckausdehnung in Heiz- und Kühlsystemen. Mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 6 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine hochwertige Epoxidharzbeschichtung sowie die verschleißfeste Halbmembran. Die vertikale Bauweise mit Füßen sorgt für eine stabile Installation in Zentralheizungen und Kühlsystemen.
