Reflex S Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 10 bar, stehend, Halbmembran, Grau

Der Reflex S Ausdehnungsgefäß MAG 500 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert und eignet sich für Systeme mit einem Frostschutzmittelzusatz von 25 bis 50 Prozent. Das stehend montierbare Gefäß ist grau lackiert und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine nicht tauschbare Halbmembran aus SBR.

Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?

Das Reflex S Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme ausgelegt. Es kann in Zentralheizungen sowie in Kühlkreisläufen eingesetzt werden. Aufgrund der Konstruktion ist es für Frostschutzmittelzusätze von mindestens 25 bis maximal 50 Prozent geeignet. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Gefäß verfügt über eine nicht tauschbare Halbmembran aus SBR, die den Innenraum in einen Wasser- und einen Gasraum mit Polster unterteilt. Die Außenhülle ist mit einer langlebigen Epoxidharzbeschichtung versehen, die das Gefäß vor Korrosion schützt. Die Konstruktion entspricht der Norm DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Welche Anschluss- und Montagemöglichkeiten bietet das Gefäß?

Das Reflex S MAG 500 ist stehend ausgeführt und verfügt über Füße zur sicheren Aufstellung. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Das Gefäß ist für die vertikale Platzierung vorgesehen und besitzt keine integrierten Sicherheitsventile oder Manometer.

Welche Betriebsbedingungen sind für das Reflex S Ausdehnungsgefäß zulässig?

Das Gefäß ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die zulässige Systemtemperatur liegt bei maximal 120 °C, während die maximale Dauerbetriebstemperatur bei 70 °C liegt. Der Vordruck ist mit 3 bar angegeben. Das Gefäß ist für den Einsatz in Systemen mit Glykol-Mischungen bis zu 50 Prozent geeignet und kann Temperaturen von -10 °C bis 70 °C dauerhaft standhalten.

Technische Daten

• Nennvolumen: 500 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: Grau

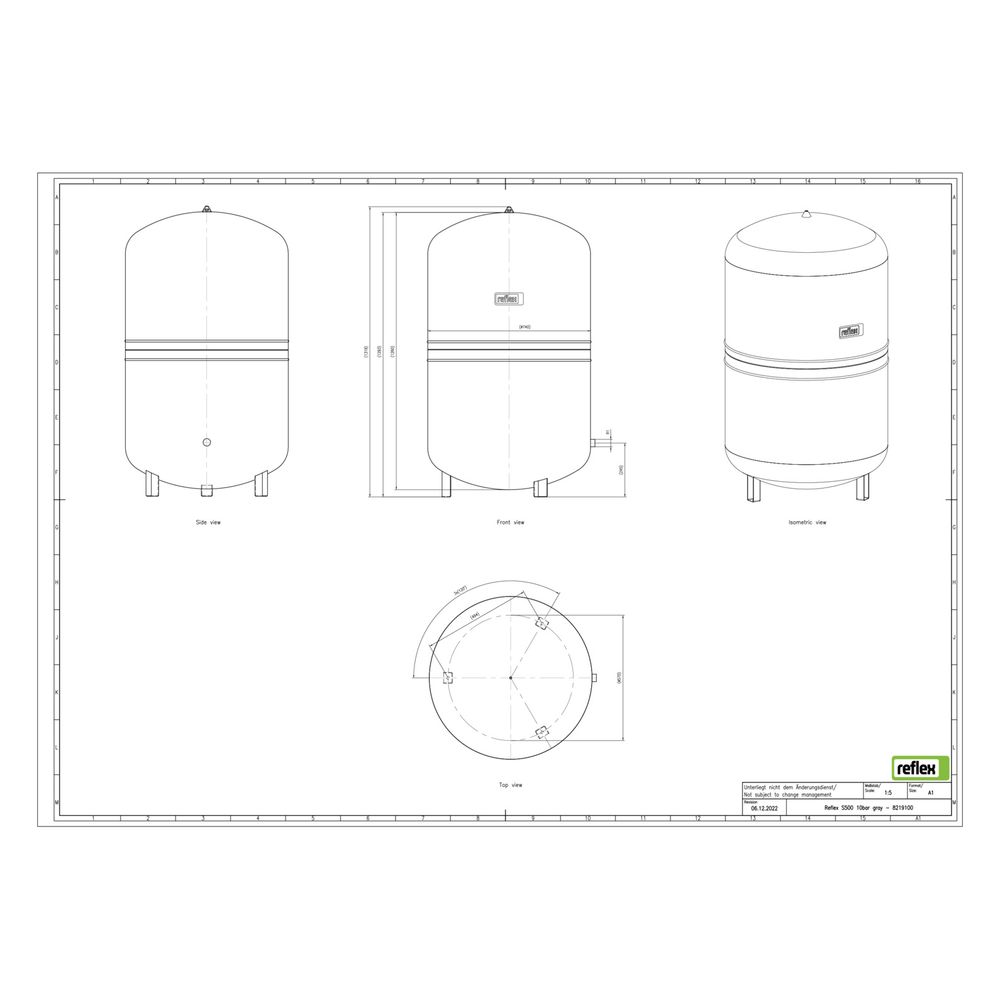

• Bauhöhe: 1321 mm
• Durchmesser: 746 mm
• Kippmaß: 1514 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Werkstoff Membran: SBR (Halbmembran)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Dauerbetriebstemperatur: 70 °C
• Vordruck: 3 bar
• Platzierung: Vertikal, stehend mit Füßen

Das Reflex S Ausdehnungsgefäß MAG 500 bietet eine robuste und langlebige Lösung für den Ausgleich von Volumenänderungen in geschlossenen Solar-, Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 500 Litern und einem Betriebsdruck von bis zu 10 bar ist es für anspruchsvolle Anwendungen geeignet und unterstützt Frostschutzmittelzusätze von 25 bis 50 Prozent. Die langlebige Epoxidharzbeschichtung und die hochwertige Halbmembran sorgen für eine zuverlässige Funktion unter den angegebenen Betriebsbedingungen.
