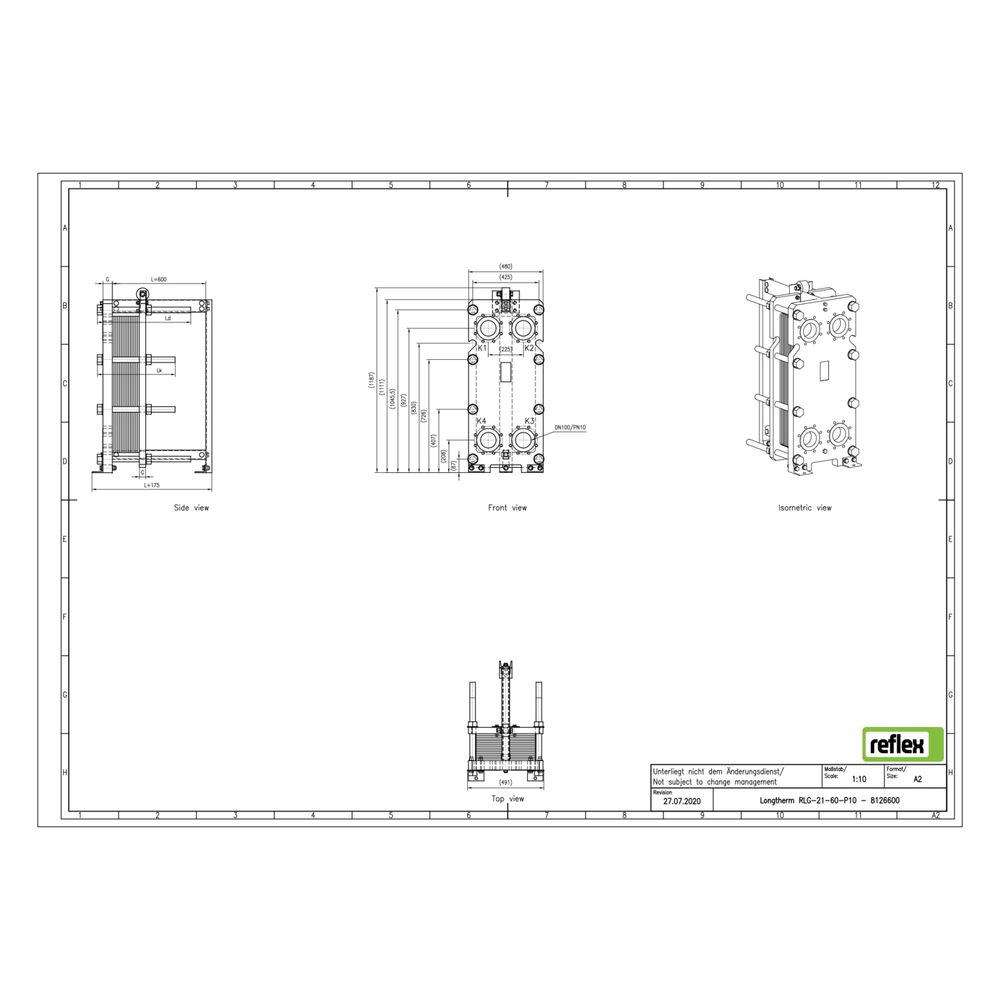

Reflex Longtherm Plattenwärmetauscher RLG-21-60, geschraubt, 60 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-21-60 ist ein geschraubter Wärmetauscher mit 60 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner modularen Bauweise ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die mit klebefreien NBR-Butyl-Dichtungen versehen sind. Die Platten werden an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung und Erweiterung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen der Anwendung.
Für welche Betriebsbedingungen ist der Longtherm RLG-21-60 ausgelegt?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 am Primäranschluss. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 745 mm in der Tiefe. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Materialien werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl. Die Dichtungen sind aus NBR-Butyl gefertigt, einem klebefreien Material, das eine zuverlässige Abdichtung sicherstellt. Der Rahmen besteht aus Kohlenstoffstahl, der die Platten sicher hält und die Stabilität des Wärmetauschers ermöglicht.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff der Platten: rostfreier Stahl
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Mittenabstand Anschlüsse: 225 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-21-60 bietet eine effiziente und flexible Lösung für industrielle Wärmeübertragungsaufgaben mit hohen Leistungsanforderungen. Seine robuste Edelstahlkonstruktion, die modulare Bauweise mit 60 Platten und die NBR-Butyl-Dichtungen sorgen für eine zuverlässige Funktion bei einem maximalen Arbeitsdruck von 10 bar und einem Nenndurchmesser von DN 100. Damit ist er bestens geeignet für anspruchsvolle Anwendungen in druckbeaufschlagten Systemen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8126600 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8126600 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705220876 |
| Geeignet für Dämmschale | nein |
| Gewicht | 395,7 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
