Beschreibung

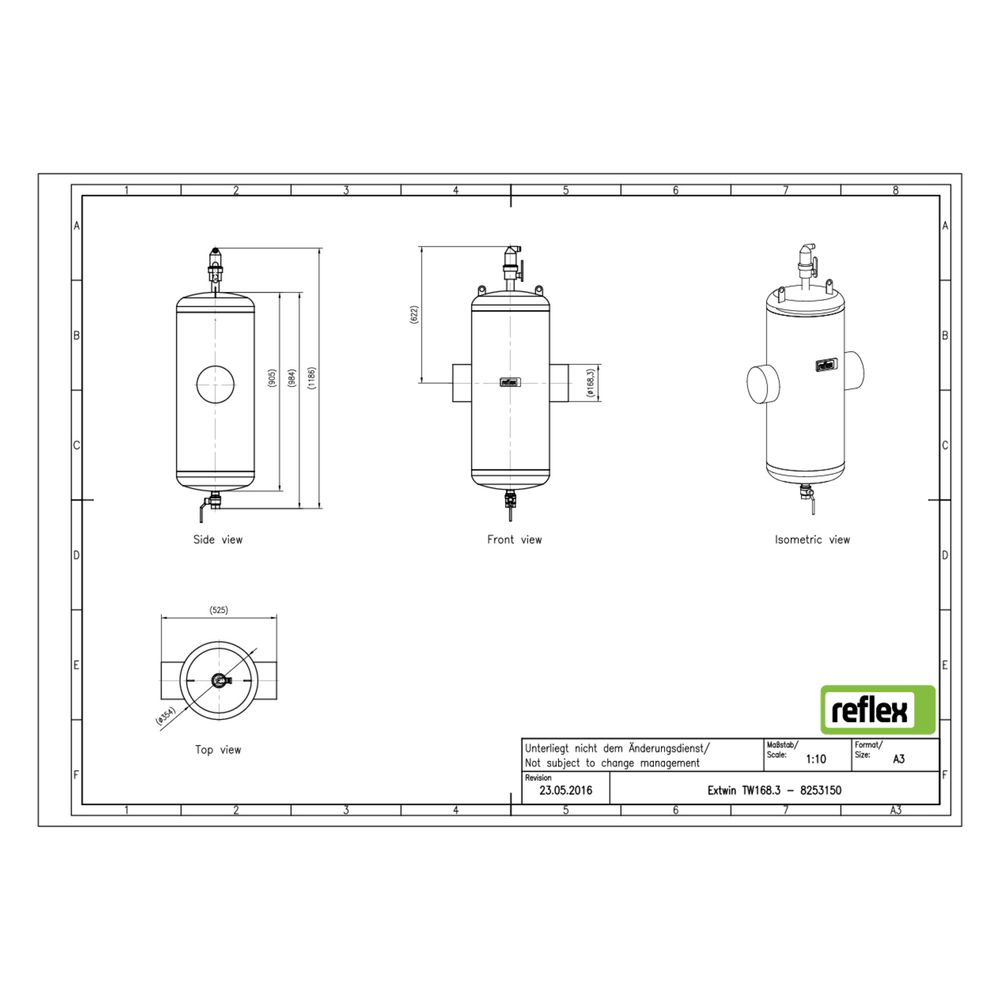

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 168,3mm, mit Schweißstutzen, 10 bar
Sollen empfindliche Geräte an Hochpunkten geschützt werden, bieten sich Extwin an, die sowohl Schlamm als auch Mikroblasen abscheiden.
Ausführungen:
-
Messing mit Gewinde, DN 20 auch mit Klemmringanschluss
-
Stahl mit Schweiß- oder Flanschanschluss
-
Stahl mit Revisionsöffnung und Schweiß- oder Flanschanschluss
Extwin
Kombinierter Luft-/Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme bzw. geschlossene flüssigkeitsgefüllte Systemkreisläufe.
Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%.
Armatur zur Ansammlung von Gasblasen aus dem Flüssigkeitsstrom über optimiertes Abscheideelement bzw. automatische, permanente Ableitung in die Atmosphäre über integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil.
Armatur für die Entfernung von Partikeln ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom mit speziell hierfür gestaltetem Einsatz.
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn ohne Betriebsunterbrechung möglich.
Optionale Erweiterung mittels Magneteinsatz Exferro zur Separierung ferromagnetischen Partikel aus dem Fluidstrom.
keine besonderen Verwendungshinweise
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8253150 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8253150 |
| Ausführung | horizontal |
| Baulänge | 525,00 |
| Durchflussleistung | 0,10 - 108,00 |
| EAN-13 | 4036705118982 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 34 kg |
| Kvs-Wert | 487,90 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 6 Zoll (150) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 168,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE30666633 |
