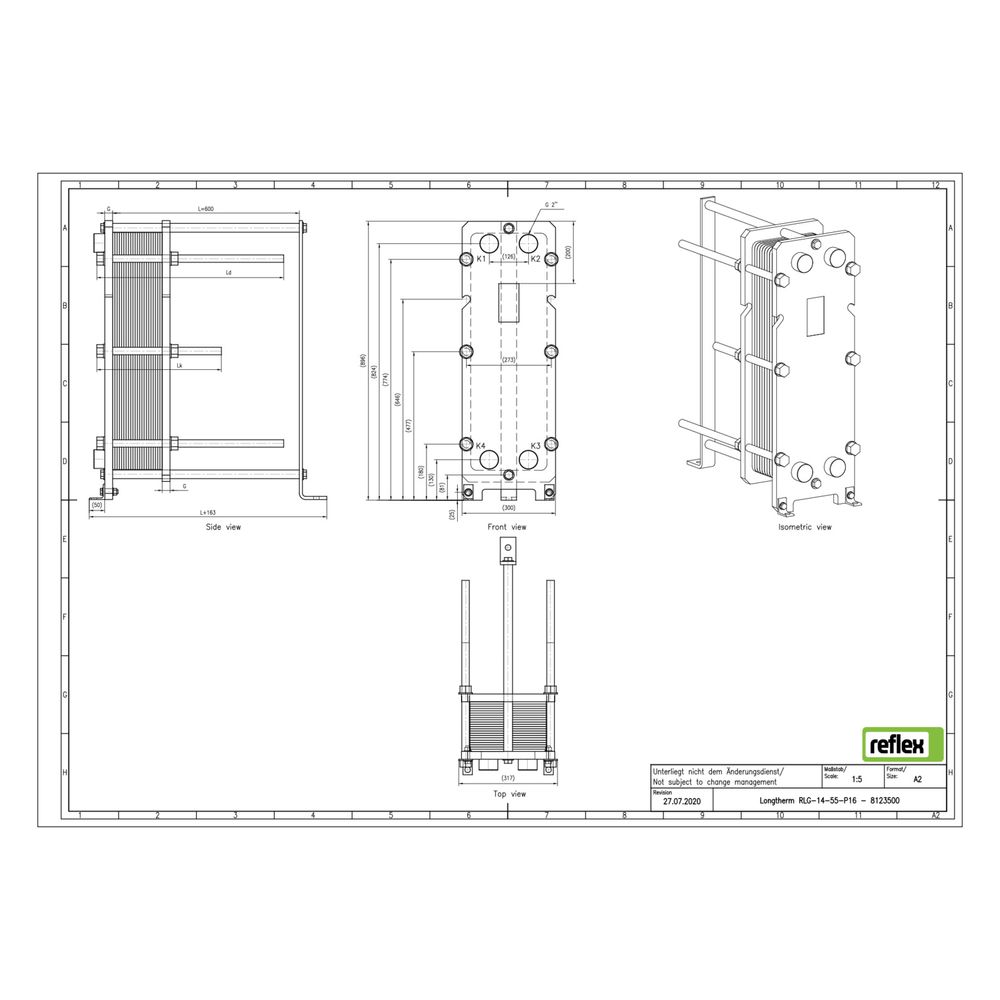

Reflex Longtherm Plattenwärmetauscher RLG-14-55, geschraubt, 55 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-14-55 ist ein geschraubter Wärmetauscher mit 55 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung bei hohen Leistungen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Zerlegung und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die kompakte Bauweise mit einer Baulänge von 300 mm, einer Bauhöhe von 896 mm und einer Bautiefe von 763 mm ermöglicht den Einsatz in verschiedenen Anlagenkonfigurationen.
Wie flexibel ist die Konfiguration des Wärmetauschers?
Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell angepasst werden, um den Anforderungen unterschiedlicher Medien gerecht zu werden. Die geschraubte Bauweise erlaubt zudem eine Erweiterung durch weitere Plattenpakete, was die Leistung des Wärmetauschers erhöht und die Wartung erleichtert.
Technische Daten
- Anzahl der Platten: 55
- Werkstoff der Platten: Edelstahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 763 mm
- Werkstoff Lotmaterial: Kupfer
- Mittenabstand Anschlüsse: 126 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RLG-14-55 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, der geschraubten Bauweise und der Möglichkeit zur individuellen Anpassung erfüllt er anspruchsvolle Anforderungen in industriellen und gewerblichen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8123500 |
| Hersteller | Reflex |
| Anzahl der Platten | 55,00 |
| Artikelnummer | REFLEX-8123500 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705220562 |
| Geeignet für Dämmschale | nein |
| Gewicht | 167,9 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
