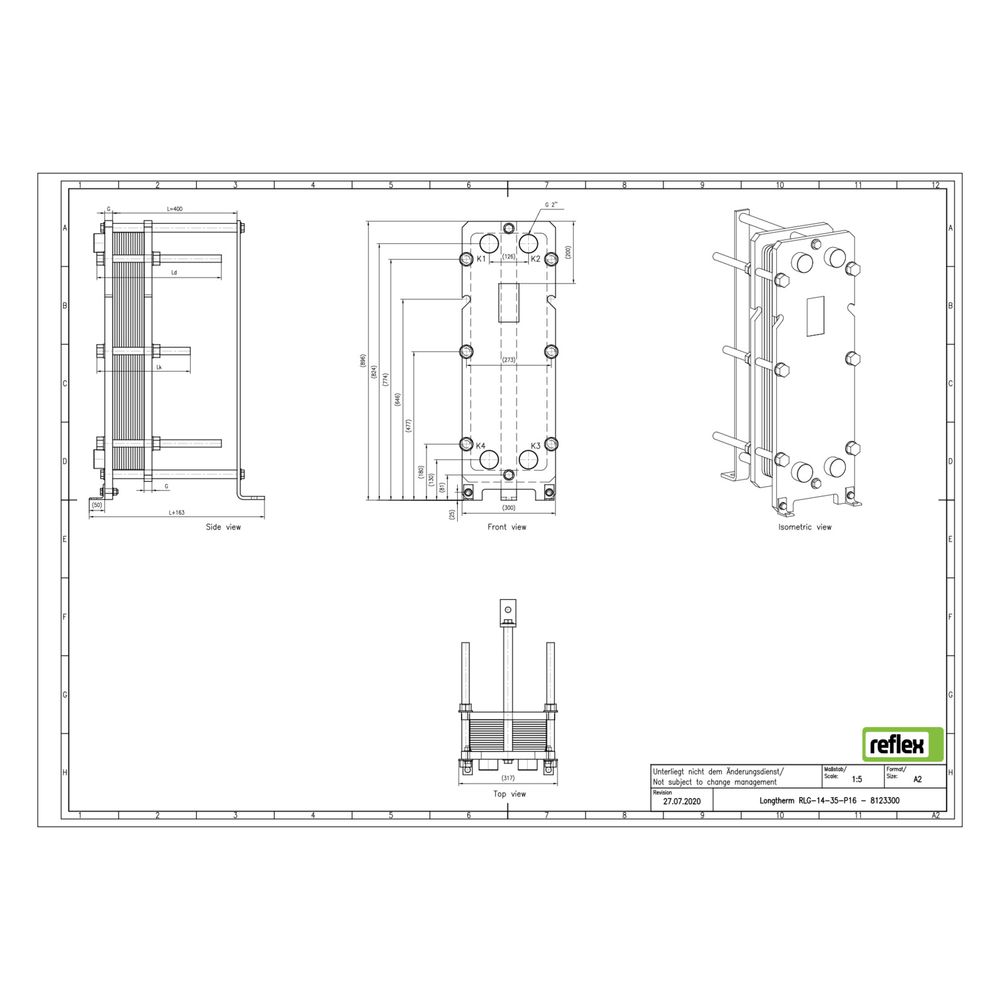

Reflex Longtherm Plattenwärmetauscher RLG-14-35, geschraubt, 35 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-14-35 ist ein geschraubter Wärmetauscher mit 35 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Die Platten sind an der oberen Tragstange aufgehängt und werden mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert. Die Oberflächen der Platten sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig kompakter Bauweise.
Welche Dichtungen und Materialien werden verwendet?
Die Platten sind mit klebefreien NBR-Butyl-Dichtungen ausgestattet, die eine zuverlässige Abdichtung sicherstellen. Das Plattenmaterial besteht aus rostfreiem Edelstahl, während das Lotmaterial aus Kupfer gefertigt ist. Der Rahmen besteht aus Kohlenstoffstahl. Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell konfiguriert werden, um den Anforderungen verschiedener Medien gerecht zu werden.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?
Der Reflex Longtherm RLG-14-35 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit Außengewinde und einem Nenndurchmesser von 2 Zoll (50 mm). Die Baumaße betragen 300 mm in der Länge, 896 mm in der Höhe und 563 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 126 mm. Der Wärmetauscher ist nicht vollversiegelt und besitzt keinen seitlichen Anschluss. Er erfüllt die Anforderungen der Richtlinie für Druckgeräte 2014/68/EU.
Wie funktionieren die Strömungskanäle im Plattenwärmetauscher?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung sorgt für eine optimale Wärmeübertragung bei unterschiedlichen Betriebsbedingungen und ermöglicht eine effiziente Nutzung der verfügbaren Leistung.
Technische Daten
- Anzahl der Platten: 35
- Werkstoff der Platten: rostfreier Stahl
- Werkstoff des Lotmaterials: Kupfer
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 16 bar
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 563 mm
- Mittenabstand Anschlüsse: 126 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Primärer Anschluss: Außengewinde
- Zulassung: Richtlinie für Druckgeräte 2014/68/EU
Der Reflex Longtherm Plattenwärmetauscher RLG-14-35 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der flexiblen Erweiterbarkeit durch geschraubte Plattenpakete ist er eine zuverlässige Lösung für industrielle Anwendungen mit einem maximalen Arbeitsdruck von 16 bar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8123300 |
| Hersteller | Reflex |
| Anzahl der Platten | 35,00 |
| Artikelnummer | REFLEX-8123300 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 563,00 |
| EAN-13 | 4036705220548 |
| Geeignet für Dämmschale | nein |
| Gewicht | 149,7 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
