Reflex Ausdehnungsgefäß G MAG 400, 400L, 16 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 400 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 16 bar. Es eignet sich für geschlossene Heiz- und Kühlwassersysteme und ist mit einer langlebigen Epoxidharzbeschichtung versehen. Das Gefäß ist für den Einsatz mit Frostschutzmitteln von 25 bis 50 Prozent ausgelegt und verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM).

Wie ist das Reflex G 400 konstruiert und welche Normen erfüllt es?

Das Ausdehnungsgefäß entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Die stehende Bauweise mit Füßen sorgt für eine stabile Aufstellung. Die Oberfläche ist mit einer widerstandsfähigen Epoxidharzbeschichtung versehen, die das Gefäß vor Korrosion schützt. Die austauschbare Vollmembran trennt den Wasser- und Gasraum im Gefäß.

Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?

Das Reflex G 400 ist mit metrischen Außengewindeanschlüssen ausgestattet. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ermöglicht die Überwachung des Membranzustands. Das Gefäß ist für den Betrieb mit Frostschutzmitteln von mindestens 25 bis maximal 50 Prozent ausgelegt.

Welche Betriebsbedingungen sind für das Ausdehnungsgefäß zulässig?

Das Gefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von minus 10 bis 70 °C ausgelegt. Der maximale Arbeitsdruck beträgt 16 bar. Der Vordruck ist auf 3,5 bar eingestellt. Das Ausdehnungsgefäß ist für den Einsatz in Heizungs- und Kühlsystemen geeignet, jedoch nicht für Leitungswasser.

Welche Maße und Abmessungen hat das Reflex G 400?

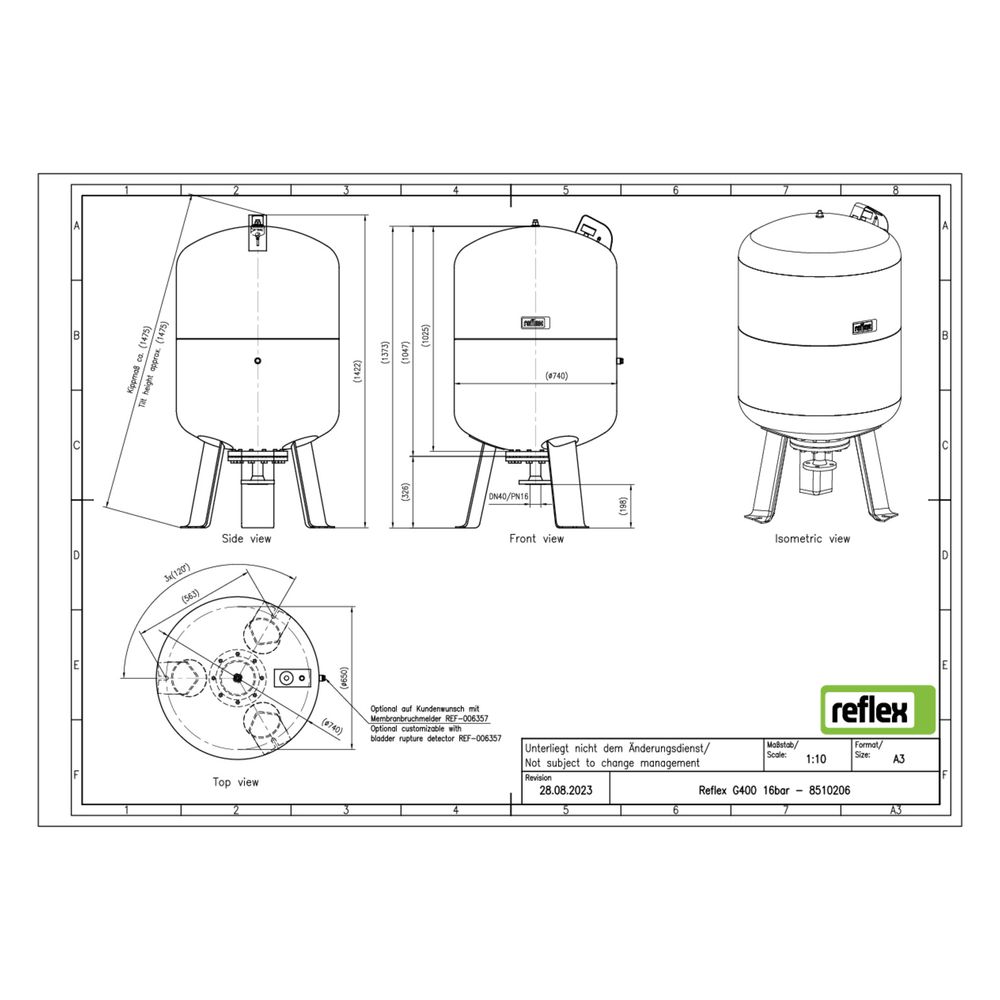

Das Ausdehnungsgefäß hat eine Bauhöhe von 1415 mm, einen Durchmesser von 740 mm und ein Kippmaß von 1455 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 40 mit einem Rohraußendurchmesser von 48,3 mm. Die stehende Ausführung ist mit Füßen ausgestattet, eine horizontale Platzierung ist nicht vorgesehen.

Technische Daten

• Nennvolumen: 400 l
• Maximaler Betriebsdruck: 16 bar
• Bauhöhe: 1415 mm
• Durchmesser: 740 mm
• Kippmaß: 1455 mm
• Anschluss: Außengewinde (metrisch)
• Vordruck: 3,5 bar
• Max. Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Systemtemperatur: 120 °C
• Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Frostschutzmittelzusatz: 25 bis 50 %
• Platzierung: stehend mit Füßen

Das Reflex Reflex G Ausdehnungsgefäß MAG 400 bietet eine robuste und normgerechte Lösung für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 400 Litern, einem maximalen Betriebsdruck von 16 bar und einer langlebigen Epoxidharzbeschichtung ist es für den Dauerbetrieb bei Temperaturen bis 70 °C ausgelegt und unterstützt den Einsatz von Frostschutzmitteln bis 50 Prozent.
