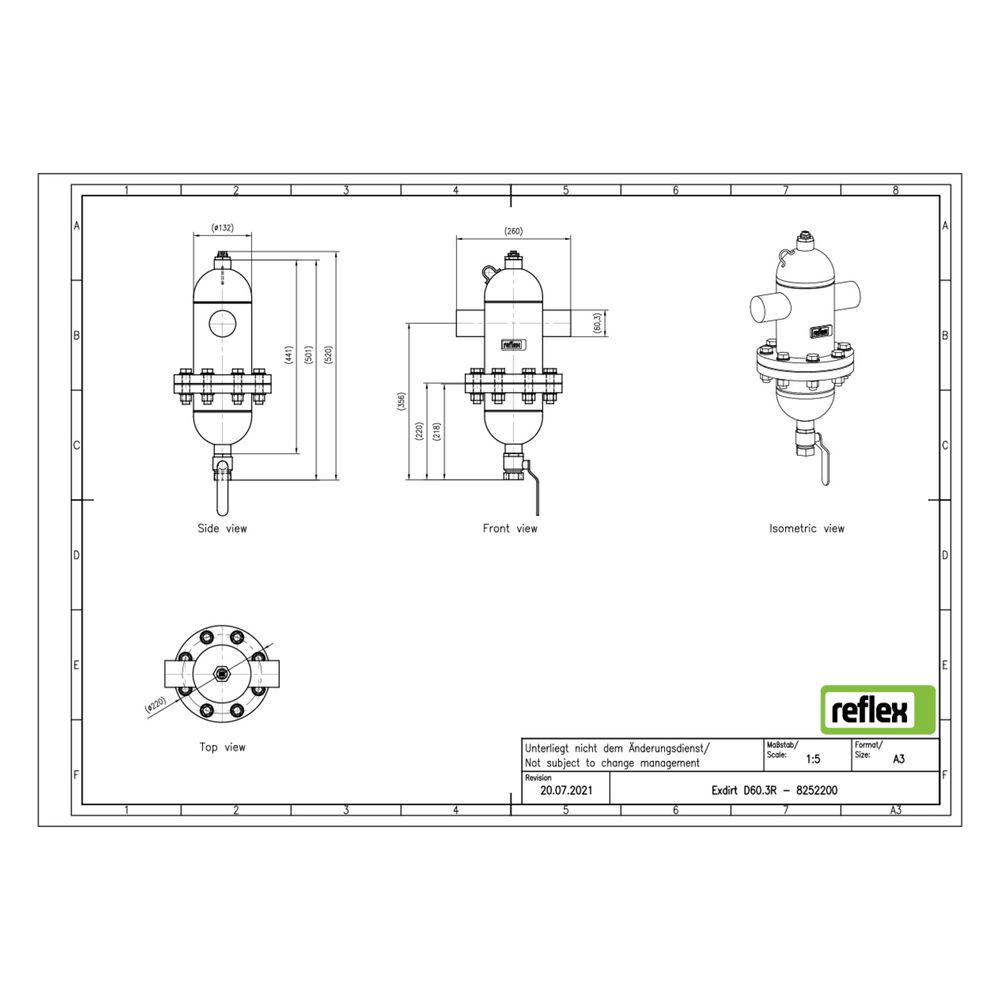

Reflex Exdirt Schmutzabscheider D 60,3mm R, mit Wartungsflansch und Schweißstutzen, 10 bar
Der Reflex Exdirt Schmutzabscheider D 60,3 mm R mit Wartungsflansch und Schweißstutzen ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus Wasser oder Wasser/Glykol-Gemischen bis zu 50 % Glykolanteil. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C trägt der Schmutzabscheider zum Schutz der Anlage und zur Reduzierung von Betriebskosten bei.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung und integriertem magnetischem Funktionsprinzip. Er scheidet kleinste Schmutz- und Schlammpartikel aus dem Flüssigkeitsstrom aus. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Ein Wartungsflansch erleichtert den Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten.
Für welche Systeme und Medien ist der Schmutzabscheider geeignet?
Der Reflex Exdirt ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser sowie Wasser/Glykol-Gemischen bis zu einem Mischungsverhältnis von 50/50 % betrieben werden. Die Mediumtemperatur liegt im Dauerbetrieb zwischen 0 und 110 °C.
Welche Ausführung und Anschlüsse hat das Gerät?
Die hier beschriebene Variante ist horizontal ausgeführt, besteht aus Stahl und verfügt über einen Schweißstutzen. Kupplungen sind nicht integriert.
Technische Daten
- Rohraußendurchmesser: 60,3 mm
- Nenndurchmesser: 2 Zoll (50 mm)
- Maximaler Betriebsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 12,50 m³/h
- Kvs-Wert: 72,20
- Baulänge: 260 mm
- Ausführung: horizontal
- Werkstoff Gehäuse: Stahl
- Reinigung während des Betriebs: möglich
- Magnetisches Funktionsprinzip: ja
- Geeignet für: geschlossene Heiz- und Kühlsysteme
Der Reflex Exdirt Schmutzabscheider D 60,3 mm R mit Schweißstutzen und Wartungsflansch ermöglicht die zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und unterstützt so den Schutz und die Effizienz von Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für vielfältige Anwendungen in geschlossenen Systemen geeignet und erlaubt eine Reinigung ohne Betriebsunterbrechung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252200 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8252200 |
| Ausführung | horizontal |
| Baulänge | 260,00 |
| Durchflussleistung | 0,10 - 12,50 |
| EAN-13 | 4036705118661 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 31 kg |
| Kvs-Wert | 72,20 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 2 Zoll (50) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 60,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE30666633 |
