Reflex Exvoid Luft-Mikroblasenabscheider A DN 65, mit Flansch, 4-Loch, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 65 mit Flanschanschluss und einem maximalen Arbeitsdruck von 10 bar ist für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus Wasser oder Wasser/Glykolgemischen bis zu einem Mischverhältnis von 50/50%. Die horizontale Ausführung mit Stahlgehäuse und Flanschanschluss eignet sich besonders für den Einbau an Hochpunkten zur Betriebsentlüftung.

Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Dieses Prinzip sorgt für eine effiziente Entlüftung des Systems und verbessert die Betriebssicherheit von Heiz- und Kühlsystemen.

Für welche Systeme und Medien ist der Exvoid geeignet?

Der Mikroblasenabscheider ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen ausgelegt und kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Er ist nicht für offene Systeme geeignet. Die maximale Mediumtemperatur beträgt 110 °C, der maximale Betriebsdruck liegt bei 10 bar. Die Ausführung mit Flanschanschluss und horizontaler Bauweise ermöglicht eine flexible Integration in bestehende Anlagen.

Welche technischen Merkmale zeichnen den Exvoid A DN 65 aus?

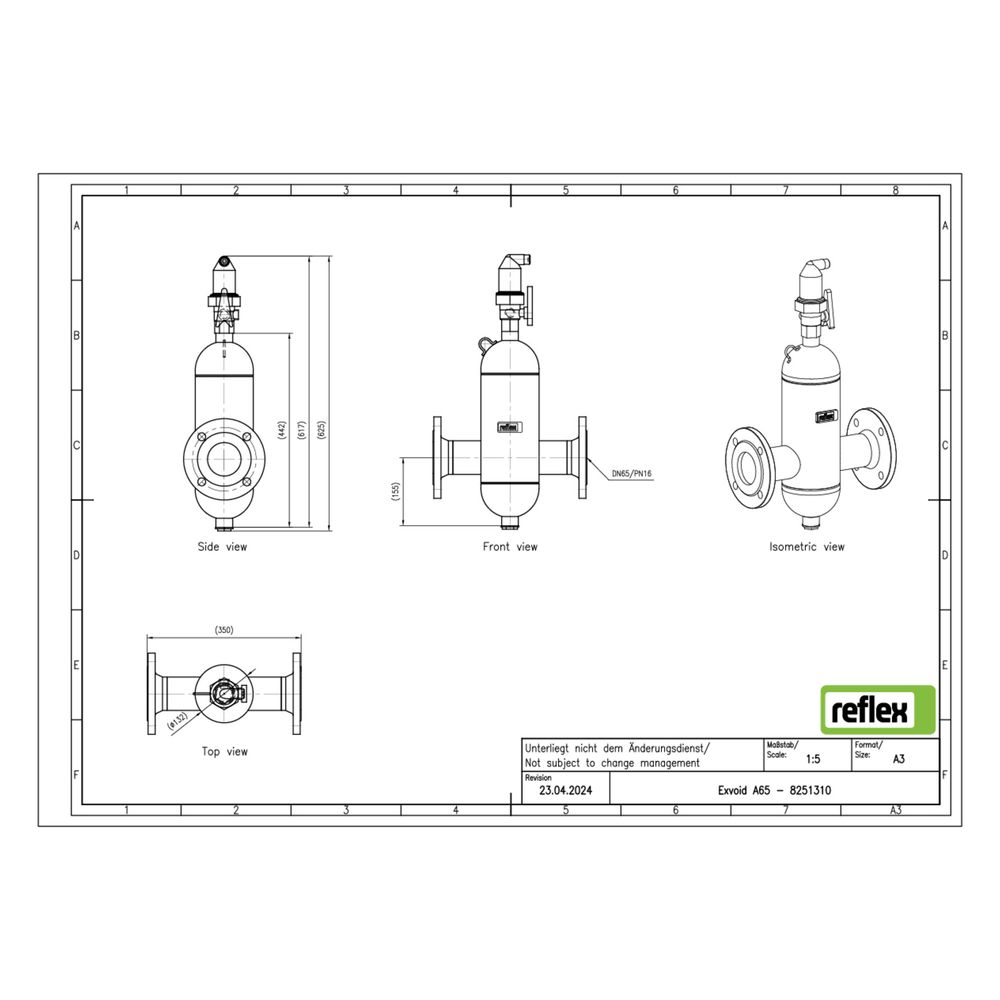

Das Stahlgehäuse mit einem Rohraußendurchmesser von 76,10 mm und einem Nenndurchmesser von DN 65 ermöglicht eine robuste Konstruktion. Die Baulänge beträgt 350 mm. Der Mikroblasenabscheider arbeitet mit einem Kvs-Wert von 121,7 und ist für Durchflussleistungen von 0,1 bis 20 m³/h ausgelegt. Die Strömungsrichtung ist variabel, was die Anpassung an unterschiedliche Anlagenkonfigurationen erleichtert.

Welche Besonderheiten bietet der Reflex Exvoid Mikroblasenabscheider?

Der Exvoid arbeitet nach dem Vollstromprinzip mit Beruhigung, was eine effektive Abscheidung von Mikroblasen ermöglicht. Eine Reinigung während des Betriebs ist nicht vorgesehen. Der integrierte automatische Entlüfter sorgt für eine kontinuierliche Ableitung von Luft aus dem System. Die Ausführung ist ohne Isolierung und ohne abnehmbaren Filter konzipiert. Zudem ist der Mikroblasenabscheider für den Einsatz in Solaranlagen geeignet.

Technische Daten

• Nenndurchmesser: DN 65
• Anschluss: Flansch, 4-Loch
• Werkstoff Gehäuse: Stahl
• Baulänge: 350 mm
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Kvs-Wert: 121,7
• Durchflussleistung: 0,1 bis 20 m³/h
• Rohraußendurchmesser: 76,10 mm
• Variable Strömungsrichtung: ja

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 65 mit Flanschanschluss bietet eine zuverlässige und effiziente Lösung zur Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Arbeitsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für vielfältige Anwendungen geeignet und unterstützt die Betriebssicherheit durch kontinuierliche Entlüftung und optimierte Gasabscheidung.
