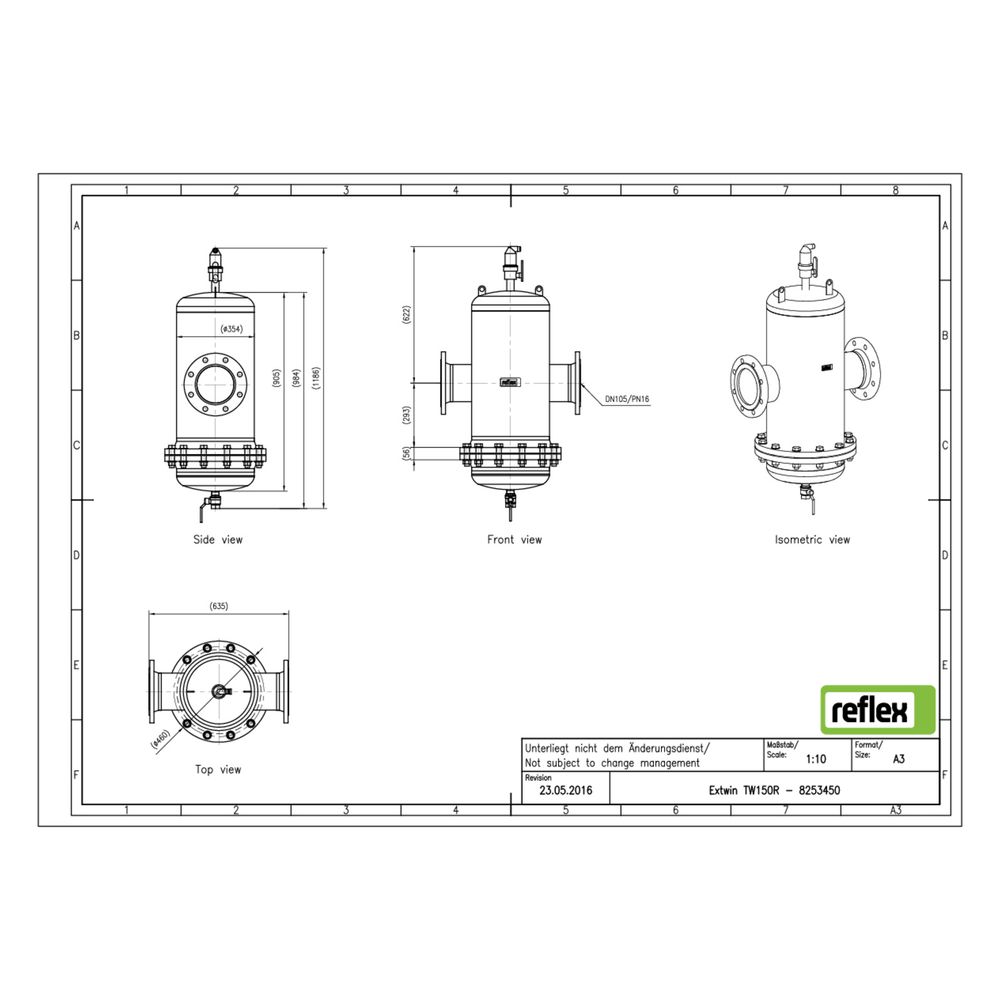

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 150 R, mit Wartungsflansch und Flansch, 8-Loch, 10 bar
Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 150 R mit Wartungsflansch und 8-Loch-Flanschanschluss ist eine kombinierte Armatur zur effizienten Entfernung von Schlamm und Mikroblasen in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Systemkreisläufen. Das Gerät ist für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % ausgelegt und eignet sich besonders zum Schutz empfindlicher Komponenten an Hochpunkten.
Wie funktioniert der Reflex Extwin Schmutzabscheider?
Der Extwin Schmutzabscheider nutzt ein optimiertes Abscheideelement namens Flowpac, um Gasblasen aus dem Flüssigkeitsstrom zu sammeln. Über den integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil werden die Mikroblasen automatisch und dauerhaft in die Atmosphäre abgeführt. Gleichzeitig entfernt der speziell gestaltete Einsatz Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium, wodurch das System vor Ablagerungen geschützt wird.
Welche Vorteile bietet der Wartungsflansch?
Der integrierte Wartungsflansch ermöglicht einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung erlaubt. Dies erhöht die Betriebssicherheit und reduziert den Wartungsaufwand.
Für welche Systeme und Medien ist der Extwin geeignet?
Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, der maximale Betriebsdruck liegt bei 10 bar.
Welche technischen Merkmale zeichnen den Extwin aus?
Das Gehäuse besteht aus robustem Stahl und verfügt über einen Flanschanschluss mit einem Nenndurchmesser von DN 150 und einem Rohraußendurchmesser von 168,30 mm. Die Baulänge beträgt 635 mm. Der Kvs-Wert von 487,90 ermöglicht eine Durchflussleistung von 0,10 bis 108,00 m³/h. Das Gerät arbeitet nach dem Vollstromprinzip mit Beruhigung und verfügt über ein magnetisches Funktionsprinzip zur Unterstützung der Abscheideleistung.
Technische Daten
- Anschluss: Flansch, 8-Loch
- Nenndurchmesser: DN 150
- Baulänge: 635 mm
- Werkstoff Gehäuse: Stahl
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 108,00 m³/h
- Kvs-Wert: 487,90
- Funktionsprinzip: Vollstrom mit Beruhigung, magnetisch
- Reinigung: Entschlammungskugelhahn ohne Betriebsunterbrechung
Der Reflex Extwin Schmutzabscheider TW DN 150 R bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, dem integrierten Großentlüfter und der wartungsfreundlichen Bauweise trägt er zur Schonung empfindlicher Anlagenteile bei und unterstützt einen effizienten und störungsfreien Betrieb bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 110 °C.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8253450 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8253450 |
| Ausführung | horizontal |
| Baulänge | 635,00 |
| Durchflussleistung | 0,10 - 108,00 |
| EAN-13 | 4036705119262 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 126 kg |
| Kvs-Wert | 487,90 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 150 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 168,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE30666633 |
