Reflex Servitec 75/90 Vakuum-Sprührohrentgasung, bis 220m3, 1,3-5,4 bar, Control Basic

Der Reflex Servitec 75/90 Vakuum-Sprührohrentgasung ist eine vollautomatische Multifunktionseinheit zur Entgasung und Nachspeisung in geschlossenen Heizwasser- und Kühlkreisläufen. Mit einem variablen Arbeitsdruck von 1,3 bis 5,4 bar und einer maximalen Anlagenkapazität von 220 m³ eignet sich das Gerät auch für Hochhäuser sowie Nahwärme- und Wärme-Kälteverbundsysteme. Die Steuerung erfolgt über die Control Basic Einheit, die eine präzise Überwachung und Steuerung der Entgasungs- und Nachspeisefunktionen ermöglicht.

Wie funktioniert die Vakuum-Sprührohrentgasung Servitec 75/90?

Die Entgasung erfolgt im Hydraulikteil mittels einer Edelstahl-Kreiselpumpe in Kombination mit einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit einer Vakuumsprühdüse, Peilrohrentgasung sowie Druck- und Niveauüberwachung ausgestattet. Das System arbeitet selbstoptimierend mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung, um gelöste und freie Gase im Heiz- oder Kühlkreislauf effektiv zu reduzieren.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Basic Einheit?

Die Control Basic Steuerung ist eine frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie einer zweizeiligen Klartextanzeige für Systemdruck und alle relevanten Betriebs- und Störmeldungen. Die Bedienung erfolgt über eine schmutzunempfindliche Folientastatur. Die Kommunikationselektronik umfasst eine RS 485 Schnittstelle, potenzialfreien Ausgang zur Sammelmeldung, digitalen Eingang für Kontaktwasserzähler sowie einen Eingang zur Nachspeise-Funktionsanforderung über ein externes Signal.

Für welche Medien und Einsatzbereiche ist die Servitec 75/90 geeignet?

Das Gerät ist für die Entgasung von Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % ausgelegt. Typische Einsatzgebiete sind Heiz- und Kühlkreisläufe sowie Anlagen, in denen Betriebsstörungen durch gelöste oder freie Gase vermieden werden sollen. Die Servitec 75/90 ist auch für den Einsatz in Hochhäusern und Nahwärme- oder Wärme-Kälteverbundsystemen geeignet.

Wie erfolgt die Nachspeisung und welche Sicherheitsfunktionen sind integriert?

Die kontrollierte Nachspeisung wird über einen betriebssicheren Zweiwegemotorkugelhahn gesteuert. Die Ansteuerung erfolgt über eine integrierte Systemdruckauswertung oder ein externes 230-V-Signal, beispielsweise von einer Druckhaltestation. Das System unterbricht die Nachspeisung automatisch und meldet Störungen bei Überschreitung der Laufzeit oder der Zyklenanzahl. Alternativ kann die Nachspeisung aus einem offenen Netztrennbehälter erfolgen.

Wie ist die Servitec 75/90 konstruiert und wie gestaltet sich die Installation?

Die Funktionseinheit besteht aus einem Hydraulikteil und der Control Basic Steuerungs- und Bedieneinheit, die ergonomisch und wartungsfreundlich in ein modulares, bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden sind. Die Steuereinheit ist komplett montiert, anschlussfertig nach VDE-Vorschriften verdrahtet und verfügt über Netzanschlusskabel sowie Netzstecker. Systemanschlüsse sind mit integrierten Absperrungen ausgestattet, was die Installation erleichtert.

Technische Daten

• Arbeitsdruck: 1,3 bis 5,4 bar
• Maximales Anlagenvolumen: 220 m³
• Maximale Glykol-Mischung: 50 %
• Nennstrom: 6,8 A
• Maximale elektrische Leistungsaufnahme: 1,1 kW
• Schalldruckpegel: 55 dB(A)
• Anschlussmaß Einlass: 1 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll

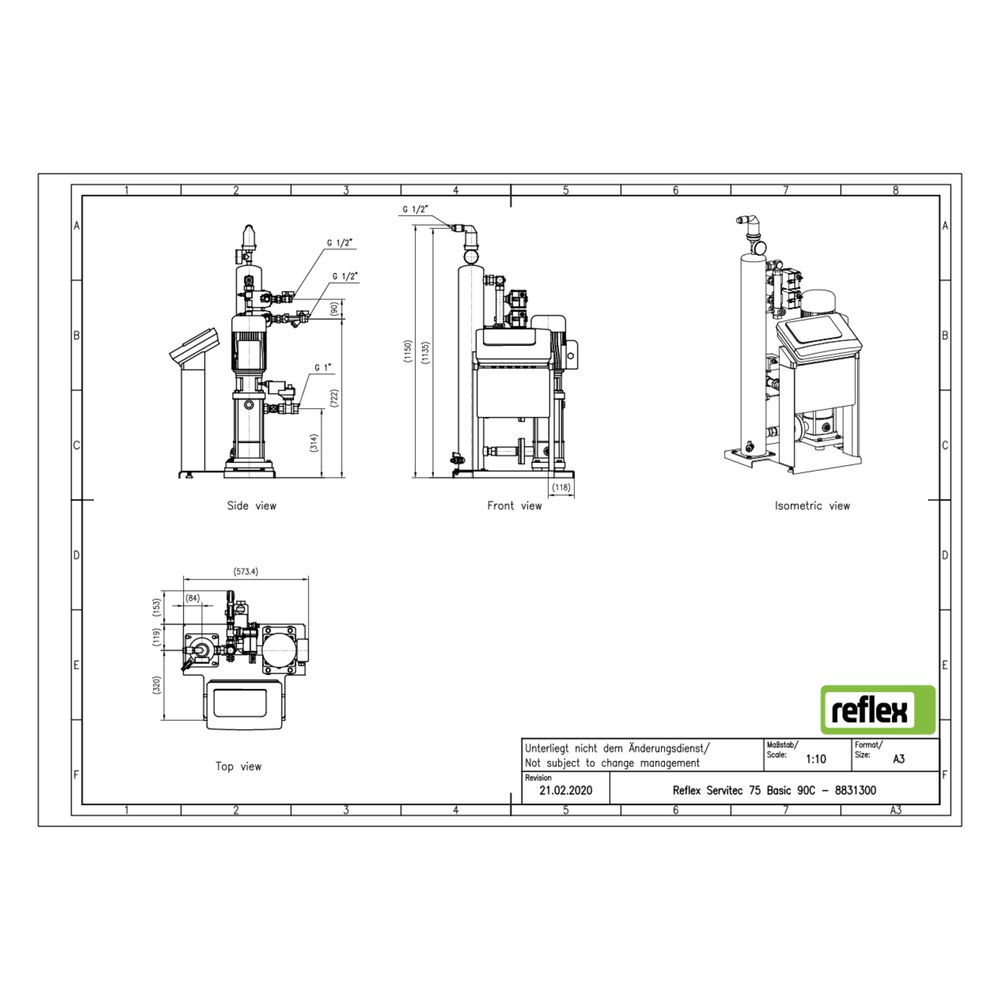

• Baulänge: 573 mm
• Bauhöhe: 1150 mm
• Bautiefe: 672 mm
• Umgebungstemperatur: 0 bis 35 °C
• Frequenz: 50 Hz

Die Reflex Servitec 75/90 bietet eine zuverlässige und effiziente Lösung zur Entgasung und Nachspeisung in Heiz- und Kühlkreisläufen. Mit ihrer automatischen Steuerung, variablen Druckeinstellung und robusten Bauweise ist sie besonders für anspruchsvolle Anwendungen in größeren Anlagen geeignet. Die Kombination aus Edelstahl-Komponenten und moderner Mikroprozessorsteuerung sorgt für eine präzise und wartungsfreundliche Funktionalität.
