Reflex Servitec 35/90 Vakuum-Sprührohrentgasung, bis 220m3, 0,5-2,5 bar, Control Basic

Der Reflex Servitec 35/90 Vakuum-Sprührohrentgasung ist eine vollautomatische Multifunktionseinheit zur Entgasung und Nachspeisung in geschlossenen Heizwasser- und Kühlkreisläufen. Mit einem variablen Arbeitsdruck von 0,5 bis 2,5 bar und einer maximalen Anlagenkapazität von 220 m³ eignet sich das Gerät auch für Hochhäuser sowie Nahwärme- und Wärme-Kälteverbundsysteme. Die Steuerung erfolgt über die Control Basic Einheit, die eine präzise Überwachung und Steuerung der Entgasungs- und Nachspeisefunktionen ermöglicht.

Wie funktioniert die Vakuum-Sprührohrentgasung?

Die Entgasung erfolgt im Hydraulikteil mittels einer Edelstahl-Kreiselpumpe in Kombination mit einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit einer Vakuumsprühdüse, Peilrohrentgasung sowie Druck- und Niveauüberwachung ausgestattet. Das System arbeitet selbstoptimierend mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung, um gelöste und freie Gase aus dem Heiz- oder Kühlwasser zu entfernen.

Welche Medien können entgast werden?

Die Servitec 35/90 ist für die Entgasung von Wasser sowie Wasser-Glykol-Gemischen mit einem Mischungsverhältnis von bis zu 50/50 % ausgelegt. Damit ist sie flexibel einsetzbar in verschiedenen Heiz- und Kühlsystemen, die mit diesen Medien betrieben werden.

Wie erfolgt die Steuerung und Überwachung?

Die Control Basic Steuerung ist in einem robusten Kunststoffgehäuse untergebracht und verfügt über eine frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie einer zweizeiligen Klartextanzeige. Sie zeigt Systemdruck, Betriebs- und Störmeldungen an und verfügt über LED-Anzeigen für Betriebsmodi und Fehlermeldungen. Die Kommunikation erfolgt über eine RS 485 Schnittstelle, einen potenzialfreien Ausgang zur Sammelmeldung sowie digitale Eingänge zur Signalverarbeitung, beispielsweise eines Kontaktwasserzählers.

Wie wird die Nachspeisung geregelt?

Die Nachspeisung erfolgt kontrolliert über einen betriebssicheren Zweiwegemotorkugelhahn. Die Ansteuerung basiert auf einer integrierten Systemdruckauswertung oder einem externen 230 V Signal, etwa von einer Druckhaltestation. Das System unterbricht die Nachspeisung automatisch bei Überschreitung der Laufzeit oder der Zyklenanzahl und meldet Störungen. Alternativ kann die Nachspeisung aus einem offenen Netztrennbehälter erfolgen. Optional ist eine Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung möglich.

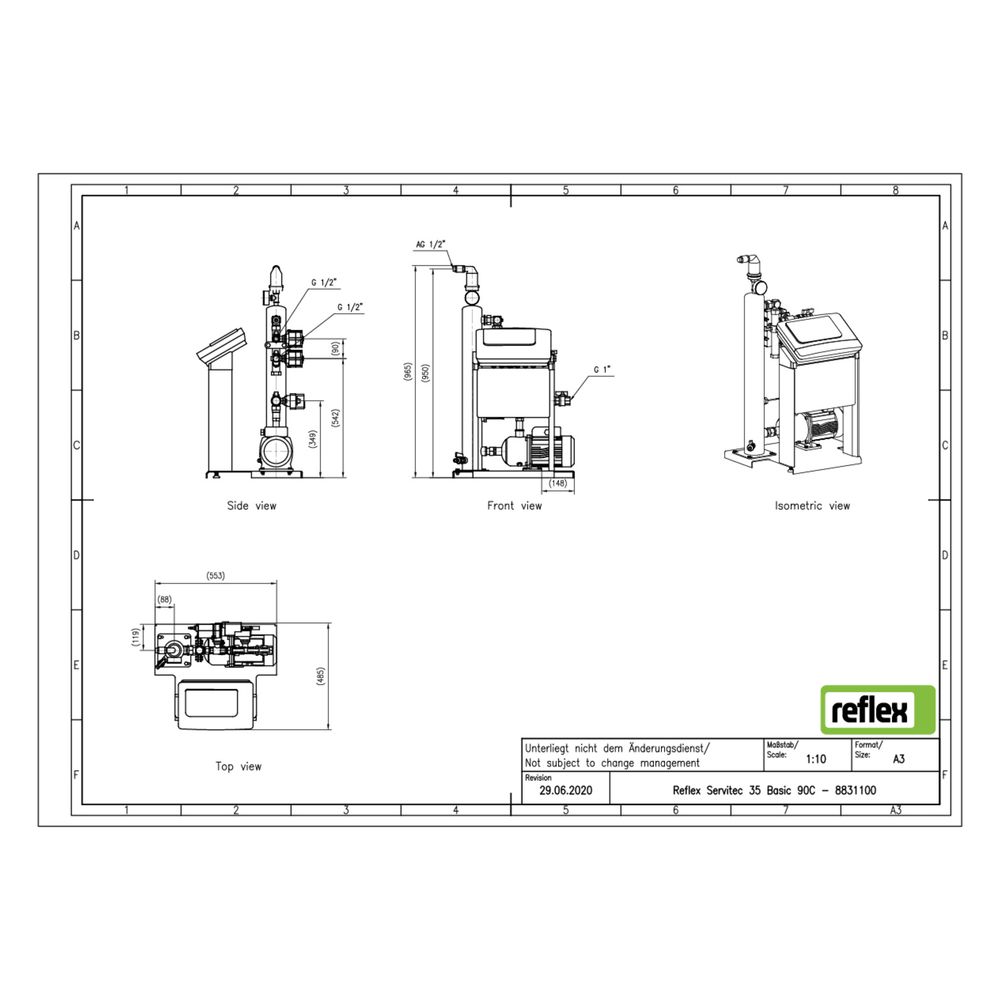

Wie ist die Servitec 35/90 konstruiert?

Die Funktionseinheit besteht aus einem Hydraulikteil und der Control Basic Steuerungs- und Bedieneinheit, die ergonomisch in ein modulares, bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden sind. Das System ist wartungsfreundlich gestaltet und komplett montiert sowie anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse sind mit integrierten Absperrungen ausgestattet.

Technische Daten

• Maximaler Anlageninhalt: 220 m³
• Betriebsdruck: 0,5 bis 2,5 bar
• Maximale Glykol-Mischung: 50 %
• Nennstrom: 5 A
• Maximale elektrische Leistungsaufnahme: 0,75 kW
• Schalldruckpegel: 55 dB(A)
• Anschlussmaß Einlass: 1 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll
• Baulänge: 569 mm
• Bauhöhe: 965 mm
• Bautiefe: 486 mm
• Umgebungstemperatur: 0 bis 35 °C
• Frequenz: 50 Hz

Die Reflex Servitec 35/90 bietet eine zuverlässige und automatisierte Lösung zur Entgasung und Nachspeisung in Heiz- und Kühlkreisläufen. Mit ihrer variablen Druckeinstellung, der robusten Edelstahlkonstruktion und der intelligenten Control Basic Steuerung stellt sie eine effiziente und wartungsfreundliche Komponente für anspruchsvolle Anlagen dar.
