Reflex Exvoid Luft-Mikroblasenabscheider A DN 100, mit Flansch, 8-Loch, 10 bar
Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 100 mit Flanschanschluss und 8-Loch-Befestigung ist für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig aus Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.
Wie funktioniert der Reflex Exvoid Luft-Mikroblasenabscheider?
Der Absorber arbeitet nach dem Prinzip der Vollstromabscheidung mit Beruhigung. Gasblasen werden über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil permanent in die Atmosphäre abgegeben. Dies ermöglicht eine effiziente Betriebsentlüftung an Hochpunkten der Anlage.
Für welche Systeme und Medien ist der Exvoid geeignet?
Der Mikroblasenabscheider ist für geschlossene Heiz- und Kühlsysteme ausgelegt und kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Er ist nicht für offene Systeme geeignet. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, was den Einsatz in verschiedenen thermischen Anlagen ermöglicht. Zudem ist das Gerät für Solaranlagen geeignet.
Welche Anschluss- und Bauarten sind verfügbar?

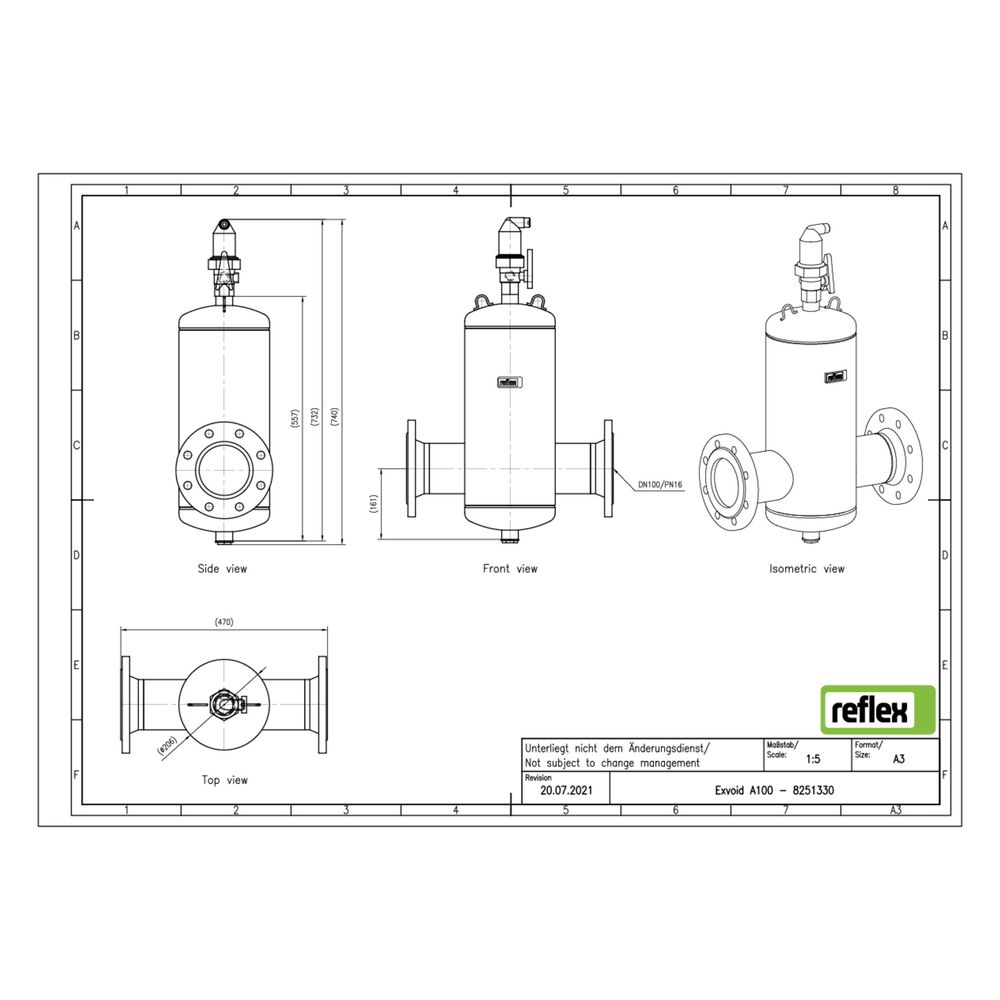

Das Modell Exvoid A DN 100 ist als horizontale Ausführung mit Flanschanschluss und 8-Loch-Befestigung erhältlich. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 114,3 mm. Die Baulänge liegt bei 470 mm. Die Strömungsrichtung ist variabel, was eine flexible Integration in bestehende Anlagen erlaubt.
Welche Leistungsdaten und Betriebsparameter sind zu beachten?
Der Mikroblasenabscheider ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und bietet einen Kvs-Wert von 244,3. Die Durchflussleistung liegt im Bereich von 0,10 bis 47 m³/h. Eine Reinigung während des Betriebs ist nicht möglich, der Absorber verfügt jedoch über einen automatischen Entlüfter, der die Luft permanent abführt.
Technische Daten
- Nenndurchmesser: DN 100
- Anschlussart: Flansch, 8-Loch
- Werkstoff Gehäuse: Stahl
- Baulänge: 470 mm
- Rohraußendurchmesser: 114,3 mm
- Maximaler Arbeitsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Maximales Glykol-Mischverhältnis: 50 %
- Kvs-Wert: 244,3
- Durchflussleistung: 0,10 bis 47 m³/h
- Strömungsrichtung: variabel
- Automatischer Entlüfter: integriert
Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 100 mit Flanschanschluss bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar, einer Mediumtemperatur bis 110 °C und der Eignung für Wasser/Glykolgemische bis 50 % stellt er eine effiziente Lösung zur Betriebsentlüftung dar und unterstützt die Systemfunktion durch permanente Luftableitung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8251330 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8251330 |
| Ausführung | horizontal |
| Baulänge | 470,00 |
| Durchflussleistung | 0,10 - 47,00 |
| EAN-13 | 4036705118517 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 21 kg |
| Kvs-Wert | 244,30 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit abnehmbarem Filter | nein |
| Mit automatischem Entlüfter | ja |
| Mit Isolierung | nein |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 100 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 114,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Variable Strömungsrichtung | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
