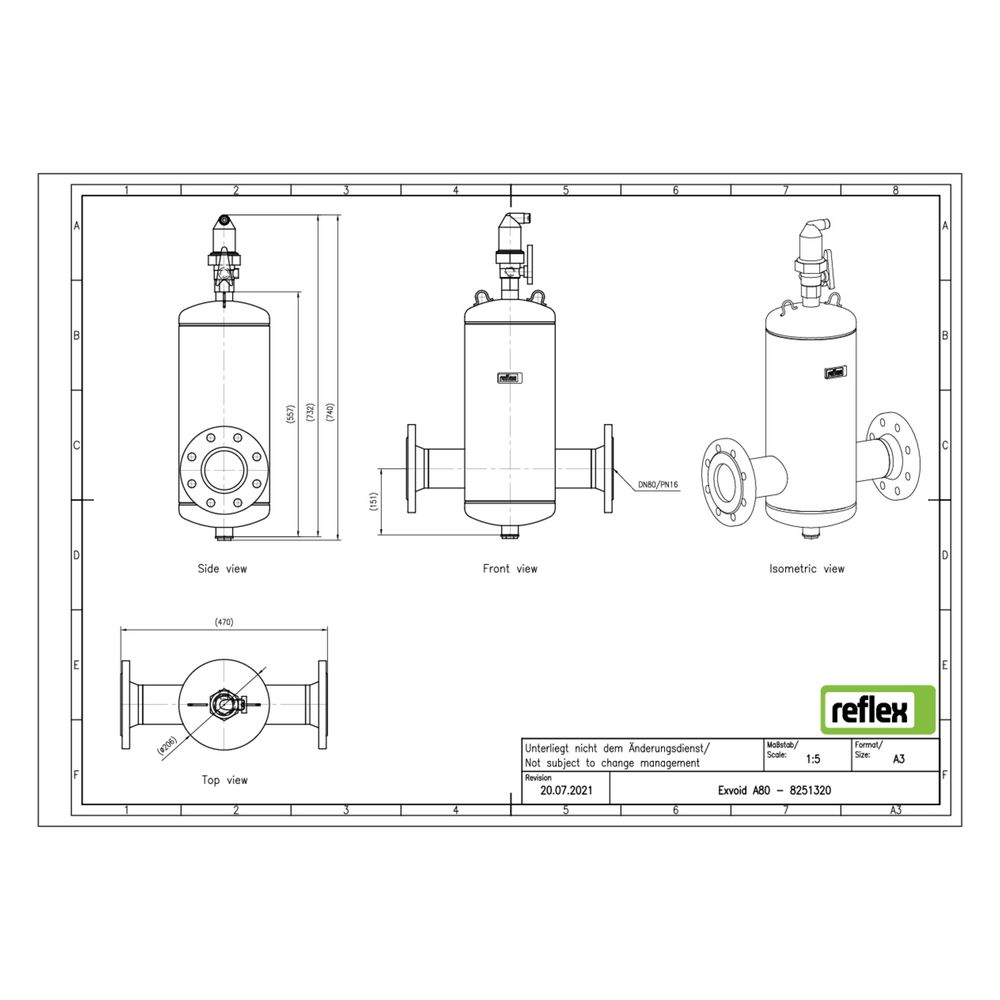

Reflex Exvoid Luft-Mikroblasenabscheider A DN 80, mit Flansch, 8-Loch, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 80 mit Flanschanschluss und 8-Loch-Flansch ist speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus dem Medium Wasser oder Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 %. Der Absorber ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich für den Einsatz in Systemen mit Nenndurchmesser DN 80.

Wie funktioniert der Reflex Exvoid Luft-Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden durch das Prinzip des Vollstroms mit Beruhigung aus dem Medium separiert. Anschließend erfolgt die automatische und permanente Ableitung der Luft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil direkt in die Atmosphäre. So wird eine effiziente Betriebsentlüftung an Hochpunkten des Systems sichergestellt.

Für welche Medien und Systeme ist der Exvoid geeignet?

Der Mikroblasenabscheider ist für die Verwendung mit Wasser und Wasser/Glykolgemischen bis zu 50 % Glykolanteil ausgelegt. Er ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und kann auch in Solaranlagen eingesetzt werden. Offene Systeme sind nicht vorgesehen. Die Ausführung mit Stahlgehäuse und Flanschanschluss ermöglicht eine robuste und langlebige Installation.

Welche technischen Eigenschaften zeichnen den Exvoid A DN 80 aus?

Der Absorber verfügt über einen Nenndurchmesser von DN 80 und einen Rohraußendurchmesser von 88,9 mm. Die Baulänge beträgt 470 mm. Der maximale Arbeitsdruck liegt bei 10 bar, die Mediumtemperatur im Dauerbetrieb zwischen 0 und 110 °C. Die Durchflussleistung reicht von 0,10 bis 27 m³/h, der Kvs-Wert beträgt 158,5. Die Strömungsrichtung ist variabel, was flexible Einbaumöglichkeiten bietet.

Wie ist der Anschluss und die Ausführung des Mikroblasenabscheiders gestaltet?

Der Exvoid A ist horizontal ausgeführt und verfügt über einen Flanschanschluss mit 8-Loch-Flansch. Kupplungen sind nicht enthalten. Die Konstruktion aus Stahl sorgt für hohe Stabilität und Beständigkeit gegenüber den eingesetzten Medien. Eine Reinigung während des Betriebs ist nicht möglich, der Absorber ist jedoch mit einem automatischen Entlüfter ausgestattet, der die Luft kontinuierlich abführt.

Technische Daten

• Nenndurchmesser: DN 80
• Rohraußendurchmesser: 88,9 mm
• Baulänge: 470 mm
• Maximaler Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Durchflussleistung: 0,10 bis 27 m³/h
• Kvs-Wert: 158,5
• Anschluss: Flansch, 8-Loch
• Werkstoff Gehäuse: Stahl
• Strömungsrichtung: variabel

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 80 mit Flanschanschluss bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für vielfältige Anwendungen geeignet. Die automatische Entlüftung und das optimierte Abscheideelement sorgen für eine effiziente Betriebsentlüftung und Systemstabilität.
