Beschreibung

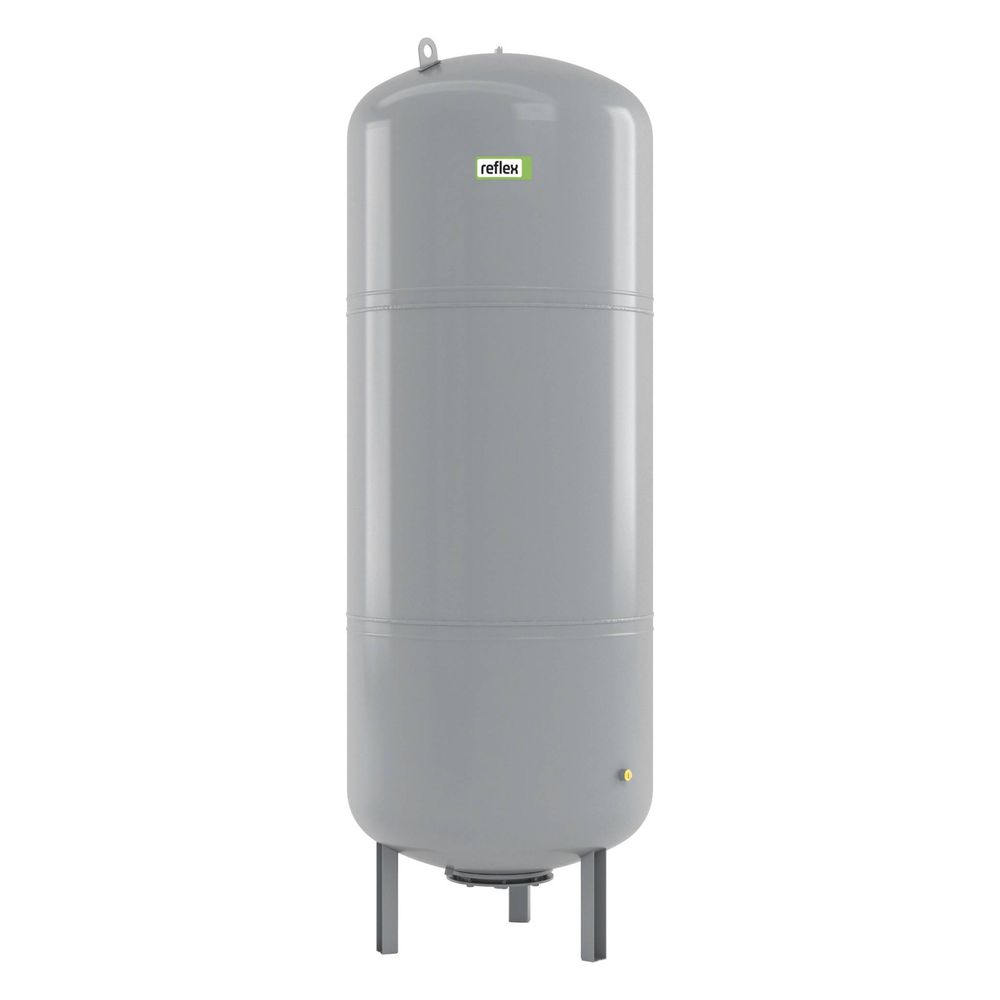

Reflex Reflexomat RF Ausdehnungsgefäß MAG 800, Nennvolumen 800l, 6 bar, Vollmembran, Grau
Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 800 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 6 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert, insbesondere in kompressorgesteuerten Druckhaltestationen. Das Gefäß ist stehend ausgeführt und verfügt über eine robuste Fußkonstruktion sowie eine austauschbare Butyl-Vollmembran nach DIN EN 13831.
Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?
Das Ausdehnungsgefäß dient als Folgegefäß in kompressorgesteuerten Druckhaltestationen und sorgt für eine stabile Druckhaltung in Heiz- und Kühlwassersystemen. Die Druckregelung erfolgt über eine Steuereinheit mit einem oder zwei Kompressoren und einem Luftabströmventil. Die austauschbare Butyl-Vollmembran trennt das Medium vom Druckausgleichsraum und ermöglicht eine dauerhafte Funktion.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Gefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Innen und außen ist es kunststoffbeschichtet, um Korrosion zu verhindern. Die Absicherung erfolgt über ein bauteilgeprüftes Luftsicherheitsventil. Für Anwendungen in der Schweiz besteht keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3.000 bar mal Liter ist.
Welche Ausstattungsmerkmale und Anschlüsse sind vorhanden?
Das stehend ausgeführte Gefäß besitzt eine graue Kunststoffbeschichtung und eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm), passend für Rohrleitungen mit einem Außendurchmesser von 33,7 mm. Die Membran ist austauschbar, was Wartung und Instandhaltung erleichtert.
Welche Betriebsbedingungen sind zu beachten?
Das Reflexomat RF Ausdehnungsgefäß ist für einen maximalen Betriebsdruck von 6 bar und Mediumtemperaturen bis zu 70 °C ausgelegt. Es ist für den dauerhaften Einsatz in geschlossenen Heiz- und Kühlwassersystemen geeignet.
Technische Daten
- Nennvolumen: 800 l
- Maximaler Betriebsdruck: 6 bar
- Maximale Mediumtemperatur: 70 °C

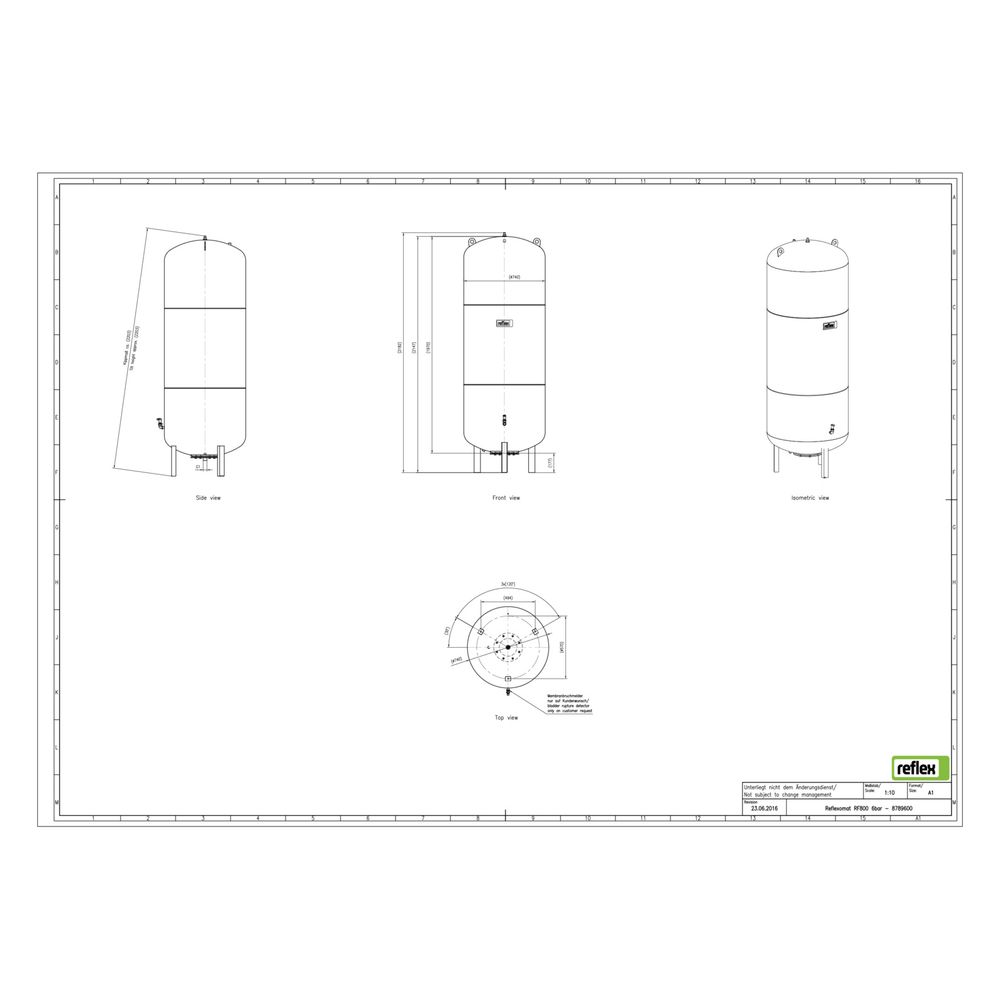

- Bauhöhe: 2182 mm
- Durchmesser: 740 mm
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: austauschbare Butyl-Vollmembran nach DIN EN 13831
- Platzierung: stehend
- Oberflächenbeschichtung: innen und außen kunststoffbeschichtet
Das Reflexomat RF Ausdehnungsgefäß MAG 800 bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 800 Litern, einem maximalen Betriebsdruck von 6 bar und einer austauschbaren Butyl-Vollmembran ist es für den dauerhaften Einsatz in geschlossenen Anlagen geeignet und unterstützt eine sichere Systemfunktion.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8789600 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8789600 |
| Bauhöhe | 2182,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705112782 |
| Gewicht | 160 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
