Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 125 R, mit Wartungsflansch und Flansch, 8-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 125 R, ist ein kombinierter Luft-, Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Mit einem maximalen Betriebsdruck von 10 bar und einem Nenndurchmesser von DN 125 eignet sich das Gerät für Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50/50%. Der Extwin schützt empfindliche Anlagenkomponenten durch effiziente Entfernung von Gasblasen und Partikeln ab 5 Mikrometern.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin arbeitet mit einem optimierten Abscheideelement namens Flowpac, das Gasblasen aus dem Flüssigkeitsstrom sammelt. Über den integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil werden die Luftblasen automatisch und dauerhaft in die Atmosphäre abgeführt. Gleichzeitig entfernt der Schmutzabscheider Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium, was die Betriebssicherheit und Effizienz der Heiz- und Kühlsysteme erhöht.

Welche Medien und Systeme sind für den Extwin geeignet?

Der Extwin ist für den Einsatz in geschlossenen Systemen konzipiert und eignet sich für Heiz- und Kühlwassersysteme. Er kann mit Wasser sowie Wasser-Glykol-Gemischen bis zu einem Anteil von 50% Glykol betrieben werden. Der Schmutzabscheider ist nicht für offene Systeme oder Solaranlagen vorgesehen.

Wie erfolgt die Wartung und Reinigung des Extwin?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Ein Wartungsflansch ermöglicht einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Das Gerät ist horizontal ausgeführt und verfügt über einen Flanschanschluss mit 8-Loch-Anbindung.

Welche technischen Merkmale zeichnen den Extwin aus?

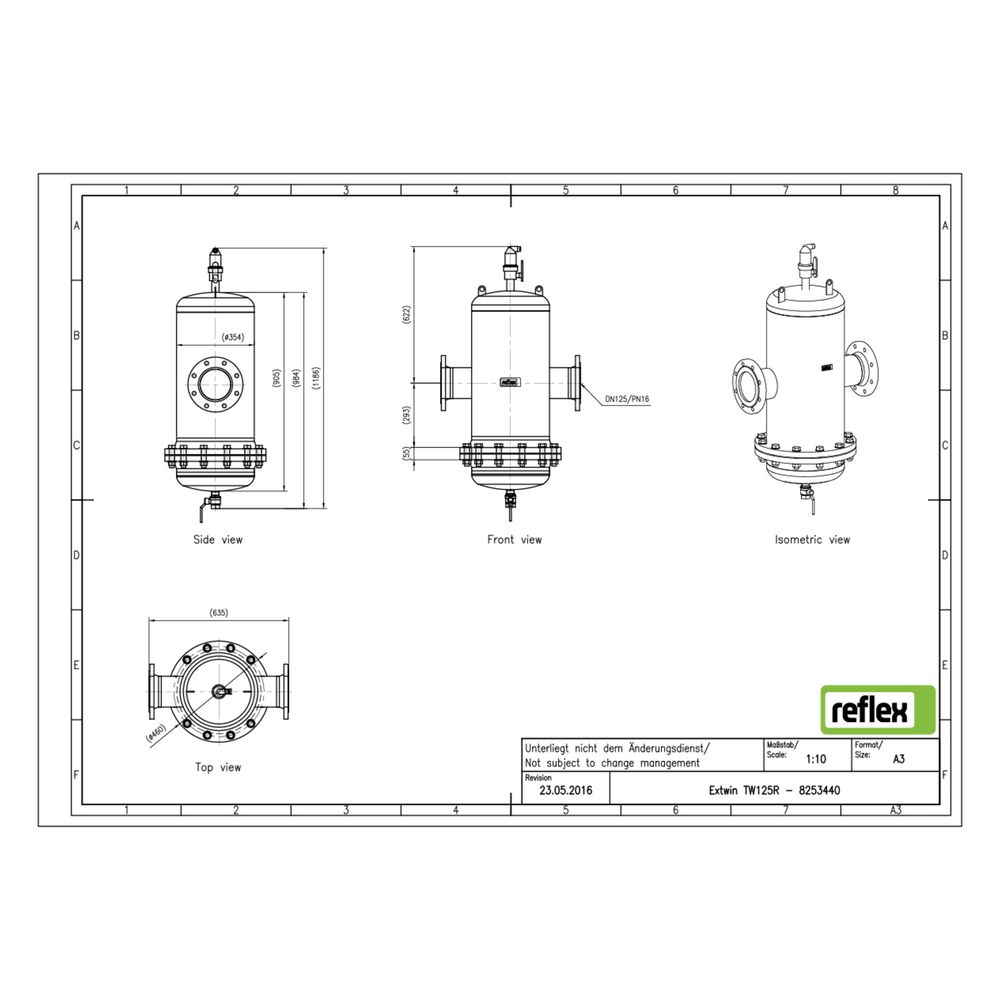

Das Gehäuse des Extwin besteht aus Stahl und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die Baulänge beträgt 635 mm, der Rohraußendurchmesser 139,7 mm. Der Kvs-Wert liegt bei 351,3, was eine Durchflussleistung von 0,10 bis 72 m³/h ermöglicht. Die Mediumtemperatur im Dauerbetrieb kann zwischen 0 und 110 °C liegen. Das Gerät arbeitet nach dem magnetischen Funktionsprinzip und ist als Vollstromabscheider mit Beruhigung ausgeführt.

Technische Daten

• Nenndurchmesser: DN 125
• Maximaler Betriebsdruck: 10 bar
• Baulänge: 635 mm
• Rohraußendurchmesser: 139,7 mm
• Kvs-Wert: 351,3
• Durchflussleistung: 0,10 bis 72 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Werkstoff Gehäuse: Stahl
• Anschlussart: Flansch, 8-Loch
• Maximale Glykol-Mischung: 50 %
• Ausführung: horizontal

Der Reflex Extwin Schmutzabscheider TW DN 125 R bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schmutzabscheidung für Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, dem hohen maximalen Betriebsdruck von 10 bar und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung stellt er eine effiziente Lösung zur Verbesserung der Systemleistung und zum Schutz empfindlicher Komponenten dar.
