Reflex Ausdehnungsgefäß N MAG 35, 35L, 4 bar, stehend, Halbmembran, Grau
Das Reflex Reflex N Ausdehnungsgefäß MAG 35 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 35 Litern und einem maximalen Betriebsdruck von 4 bar. Es ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Das stehende, graue Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen und eignet sich für Zentralheizungen sowie Kühlsysteme mit einem Frostschutzmittelzusatz von 25 bis 50 Prozent.
Wie ist das Reflex N Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß besitzt eine nach DIN EN 13831 gefertigte Halbmembran, die durch gleichmäßig-symmetrische Belastung eine hohe Verschleißfestigkeit aufweist. Es ist stehend ausgeführt, mit Füßen für eine stabile Aufstellung und einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) ausgestattet. Die Oberfläche schützt eine Epoxidharzbeschichtung vor Korrosion.
Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?
Das Gefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen vorgesehen, insbesondere in Zentralheizungen und Kühlsystemen. Es ist nicht für Leitungswasser geeignet. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur 70 °C.
Welche Maße und technischen Merkmale hat das Ausdehnungsgefäß?

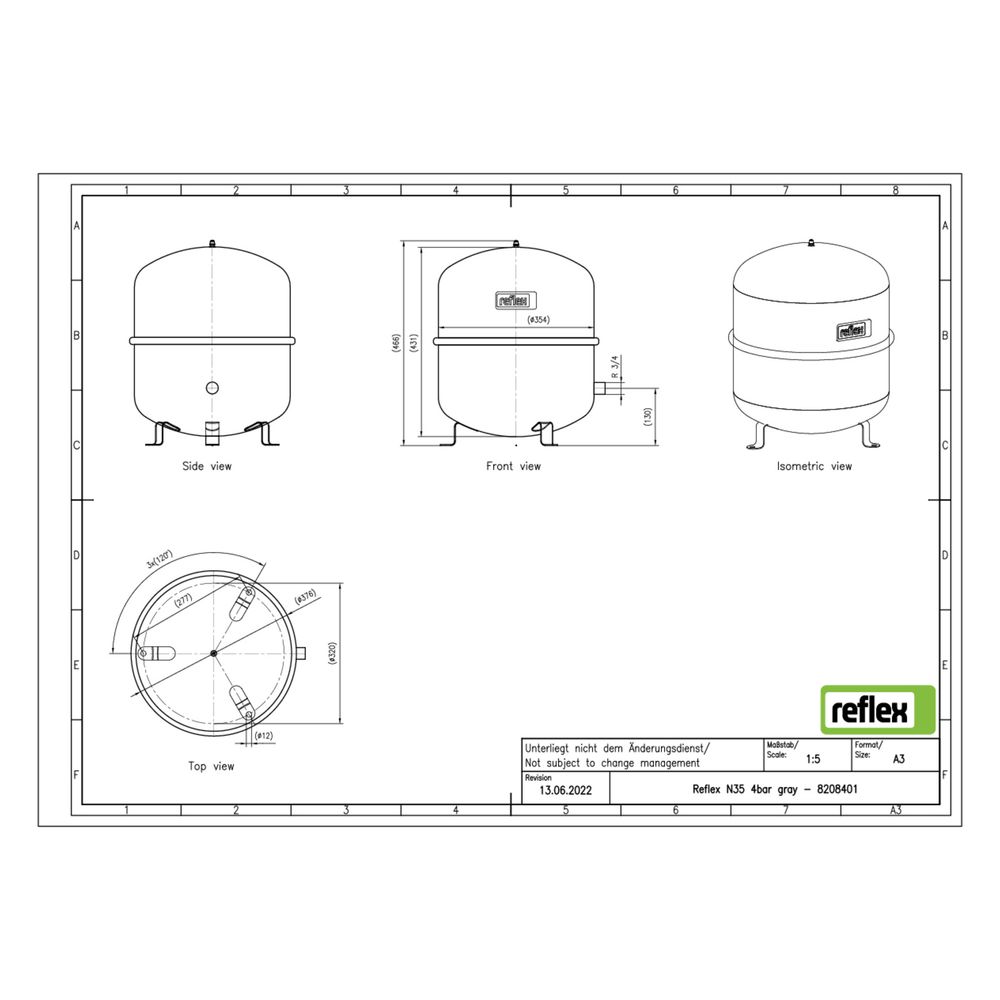

Die Bauhöhe beträgt 466 mm, der Durchmesser 376 mm und das Kippmaß 599 mm. Das Gefäß ist für die vertikale Platzierung vorgesehen und verfügt über einen Vordruck von 1,5 bar. Die Membran besteht aus SBR, und das Gefäß ist für eine maximale Glykol-Mischung von 50 Prozent ausgelegt.
Welche Normen und Zulassungen erfüllt das Reflex N Ausdehnungsgefäß?
Das Ausdehnungsgefäß entspricht der DIN EN 13831 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Es unterliegt keiner Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3.000 bar mal Liter ist.
Technische Daten
- Nennvolumen: 35 l
- Maximaler Betriebsdruck: 4 bar
- Bauhöhe: 466 mm
- Durchmesser: 376 mm
- Kippmaß: 599 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Membranwerkstoff: SBR
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Betriebstemperatur: 70 °C
- Vordruck: 1,5 bar
- Platzierung: stehend, vertikal
- Farbe: grau
Das Reflex Reflex N Ausdehnungsgefäß MAG 35 bietet eine langlebige und verschleißfeste Lösung für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 35 Litern und einem maximalen Betriebsdruck von 4 bar ist es für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz bis 50 Prozent geeignet und überzeugt durch seine robuste Bauweise und normgerechte Fertigung.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex N |
| Hersteller-Produktgruppe | Reflex N |
| Hersteller-Artikelnummer | 8208401 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8208401 |
| Bauhöhe | 466,00 |
| Durchmesser | 376,00 |
| EAN-13 | 4036705198212 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 6,45 kg |
| Kippmaß | 599,00 |
| Max Arbeitsdruck | 4,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
