Reflex Ausdehnungsgefäß G MAG 1500, 1500L, 16 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 1500 ist ein stehendes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Arbeitsdruck von 16 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Die graue Ausführung ist für den Einsatz in Zentralheizungen und Kühlsystemen geeignet und erfüllt die Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU.

Wie ist das Reflex G Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die robuste Epoxidharzbeschichtung schützt vor Korrosion und sorgt für eine lange Lebensdauer. Die stehende Bauweise mit Füßen ermöglicht eine stabile Aufstellung. Anschlüsse sind als Außengewinde (metrisch) ausgeführt und für DN 65 Flanschanschlüsse mit einer Druckstufe von PN 16 geeignet.

Für welche Einsatzbedingungen ist das Reflex G Ausdehnungsgefäß geeignet?

Das Gefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt und kann mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent betrieben werden. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur 70 °C. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C. Es ist nicht für den Einsatz mit Leitungswasser geeignet. Die Vordruckeinstellung liegt bei 2 bar.

Welche Sicherheits- und Wartungsmerkmale bietet das Reflex G Ausdehnungsgefäß?

Das Ausdehnungsgefäß ist mit einem Manometer ausgestattet, das durch einen Metallbügel geschützt ist. Ebenso ist das Vordruckventil durch einen Metallbügel gesichert. Ab einem Volumen von 1000 Litern verfügt das Gefäß über eine Besichtigungsöffnung und eine Muffe für einen optionalen Membranbruchmelder, was die Wartung und Überprüfung erleichtert. Die Konstruktion entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 und ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen.

Welche Maße und Anschlussmöglichkeiten hat das Reflex G Ausdehnungsgefäß?

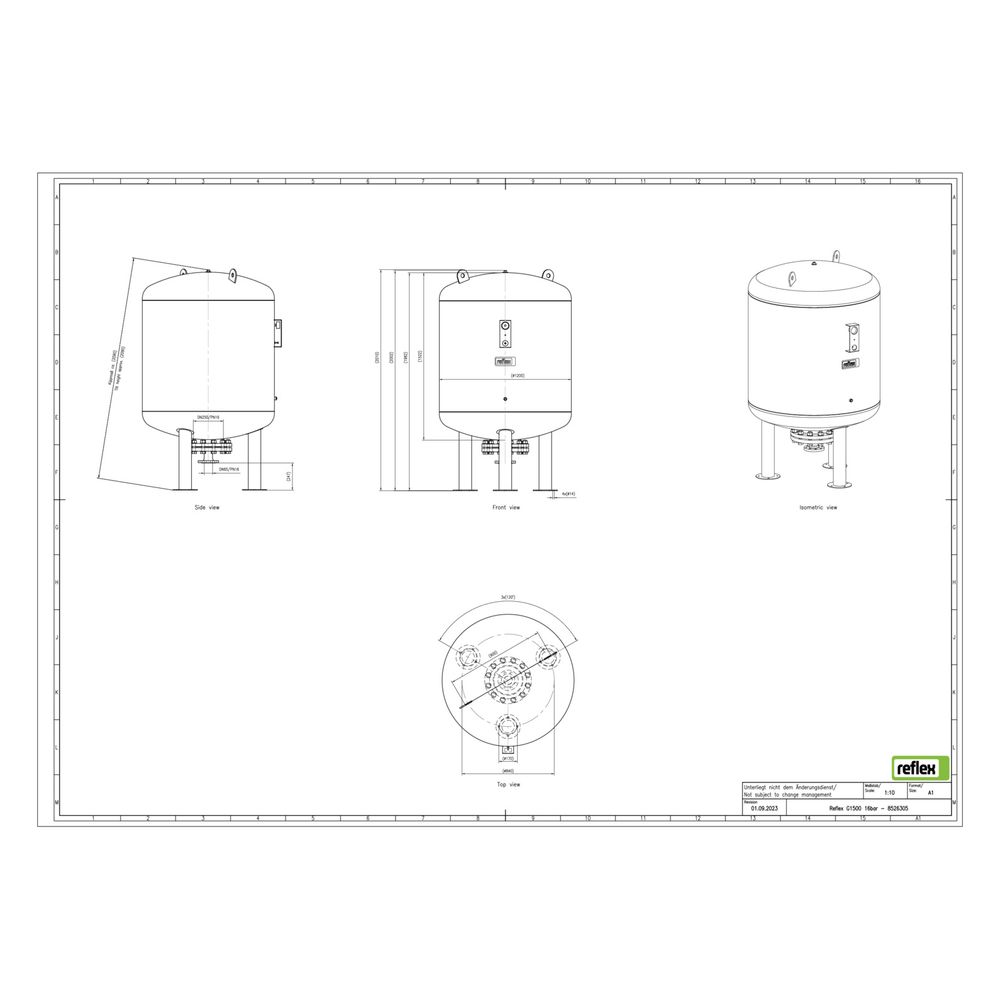

Das Ausdehnungsgefäß hat einen Durchmesser von 1200 mm, eine Bauhöhe von 2021 mm und ein Kippmaß von 2090 mm. Die Anschlüsse sind als Außengewinde metrisch ausgeführt und für DN 65 ausgelegt, mit einem Rohraußendurchmesser von 76,1 mm. Die Flanschanschlüsse entsprechen der Druckstufe PN 16.

Technische Daten

• Nennvolumen: 1500 l
• Maximaler Arbeitsdruck: 16 bar
• Maximale Systemtemperatur: 120 °C
• Maximale Betriebstemperatur: 70 °C
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
• Vordruck: 2 bar
• Durchmesser: 1200 mm
• Bauhöhe: 2021 mm
• Kippmaß: 2090 mm
• Anschluss: Außengewinde (metrisch), DN 65
• Druckstufe Flansch: PN 16
• Membranmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)

Das Reflex Reflex G Ausdehnungsgefäß MAG 1500 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 1500 Litern, einem maximalen Arbeitsdruck von 16 bar und einer hohen Systemtemperaturbeständigkeit ist es für anspruchsvolle Anwendungen geeignet. Die austauschbare Vollmembran und die geschützten Sicherheitskomponenten unterstützen eine einfache Wartung und zuverlässigen Betrieb.
