Beschreibung

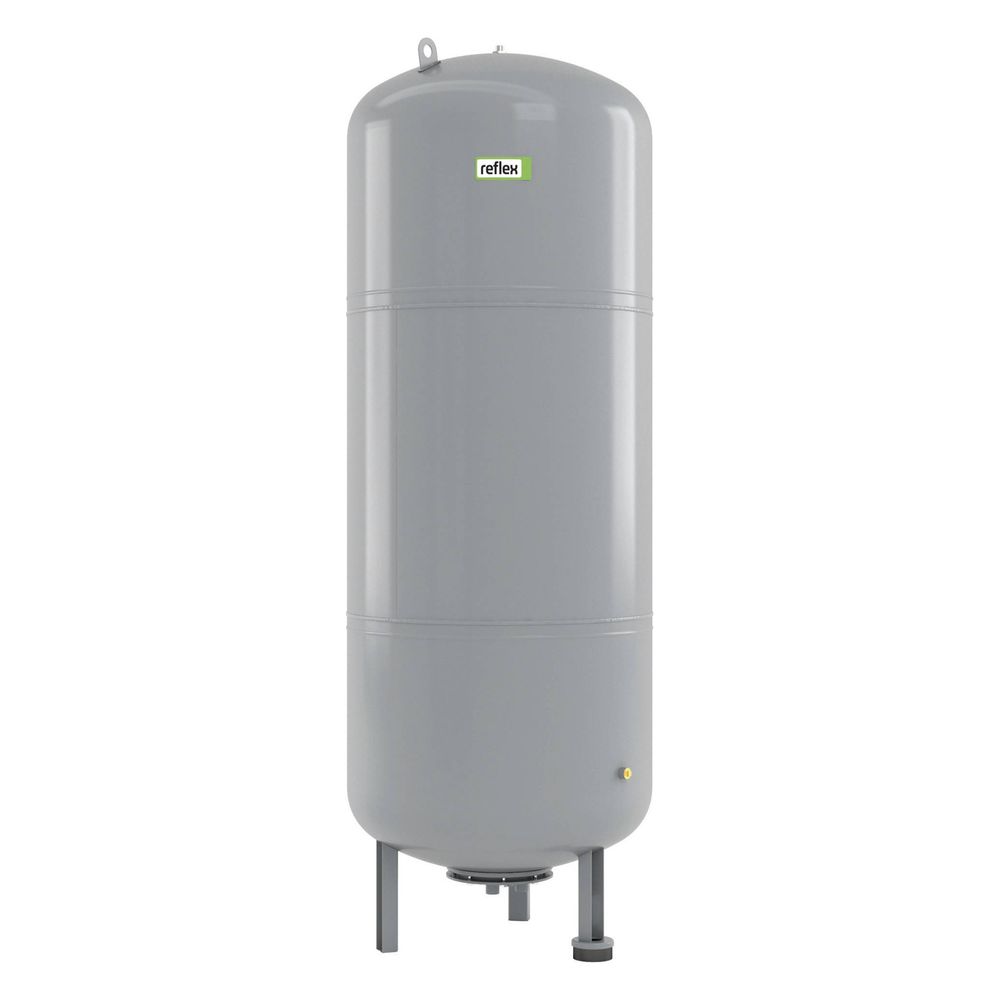

Reflex Variomat VG 800 Ausdehnungsgefäß MAG, Nennvolumen 800l, Vollmembran, Grau
Der Reflex Variomat VG 800 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 800 Litern. Es gehört zur Variomat Serie und ist für den Einsatz in ein- oder zwei-pumpengesteuerten Druckhaltestationen konzipiert. Das drucklose Gefäß ist gegenüber der Atmosphäre geschlossen und erfüllt die Anforderungen der EU-Druckgeräterichtlinie sowie der Normen DIN EN 13831, VDI 4708 und AD 2000.
Wie ist das Variomat VG 800 Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt. Es verfügt über eine austauschbare Vollmembran nach DIN EN 13831 und ist außen kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert, das eine sichere und einfache Entlüftung ermöglicht.
Welche Anschluss- und Messfunktionen sind vorhanden?
Das Variomat VG 800 besitzt eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders. Zudem ist ein Messumformer für die Niveaumessung im Grundgefäß integriert, der eine präzise Überwachung des Füllstands erlaubt. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm), passend für Rohranschlüsse mit einem Außendurchmesser von 33,7 mm.
Für welche Betriebsbedingungen ist das Ausdehnungsgefäß ausgelegt?
Das Gefäß ist für einen maximalen Arbeitsdruck von 6 bar (Druckstufe PN 6) ausgelegt und kann Mediumtemperaturen bis zu 70 °C im Dauerbetrieb standhalten. Es ist drucklos und gegenüber der Atmosphäre geschlossen, was den sicheren Betrieb in verschiedenen Heizungs- und Druckhaltesystemen unterstützt.
Technische Daten
- Nennvolumen: 800 l
- Bauhöhe: 2272 mm
- Durchmesser: 740 mm
- Maximaler Arbeitsdruck: 6 bar
- Maximale Mediumtemperatur: 70 °C
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Außendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: Vollmembran, austauschbar nach DIN EN 13831
- Druckstufe: PN 6
- Platzierung: stehend mit Fußkonstruktion
Das Reflex Variomat VG 800 Ausdehnungsgefäß bietet eine robuste und normgerechte Lösung für die Druckhaltung in pumpengesteuerten Systemen. Die Kombination aus austauschbarer Vollmembran, integrierter Niveaumessung und Anschlussmöglichkeit für einen Membranbruchmelder ermöglicht eine sichere und effiziente Funktion bei einem maximalen Arbeitsdruck von 6 bar und Mediumtemperaturen bis 70 °C.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8600511 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8600511 |
| Bauhöhe | 2272,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705115011 |
| Gewicht | 160 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
