Reflex Ausdehnungsgefäß N MAG 400, 400L, 6 bar, stehend, Halbmembran, Grau

Das Reflex Reflex N Ausdehnungsgefäß MAG 400 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus, die sich durch hohe Verschleißfestigkeit auszeichnet. Das graue Gefäß ist ideal für den Einsatz in Zentralheizungen und Kühlsystemen.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Ausdehnungsgefäß Reflex N ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es verfügt über eine nicht tauschbare Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran ist aufgrund der gleichmäßig-symmetrischen Belastung besonders verschleißfest. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.

Für welche Einsatzbereiche und Medien ist das Reflex N MAG 400 geeignet?

Das Ausdehnungsgefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt. Es eignet sich für Zentralheizungen und Kühlsysteme, ist jedoch nicht für Leitungswasser geeignet. Das Gefäß kann mit Frostschutzmitteln verwendet werden, wobei ein Zusatz von mindestens 25 bis maximal 50 Prozent empfohlen wird. Die zulässige Systemtemperatur liegt bei maximal 120 °C, die maximale Betriebstemperatur bei 70 °C, und der zulässige Arbeitsdruck beträgt 6 bar.

Wie ist das Reflex N Ausdehnungsgefäß installiert und angeschlossen?

Das Gefäß ist stehend mit Füßen ausgeführt und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Es ist nicht für eine horizontale Platzierung vorgesehen. Sicherheitsventil, Manometer oder Befestigungsmaterial sind nicht im Lieferumfang enthalten und müssen separat vorgesehen werden.

Welche besonderen Eigenschaften und Hinweise sind beim Reflex N MAG 400 zu beachten?

Das Ausdehnungsgefäß ist gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von (PSV mal VN) kleiner oder gleich 3.000 bar mal Liter bewilligungsfrei. Die Vordruckeinstellung beträgt 1,5 bar, und das Kippmaß des Gefäßes liegt bei 1163 mm. Das Gefäß ist für den Dauerbetrieb mit Mediumtemperaturen von minus 10 bis 70 °C ausgelegt.

Technische Daten

• Nennvolumen: 400 l
• Maximaler Betriebsdruck: 6 bar

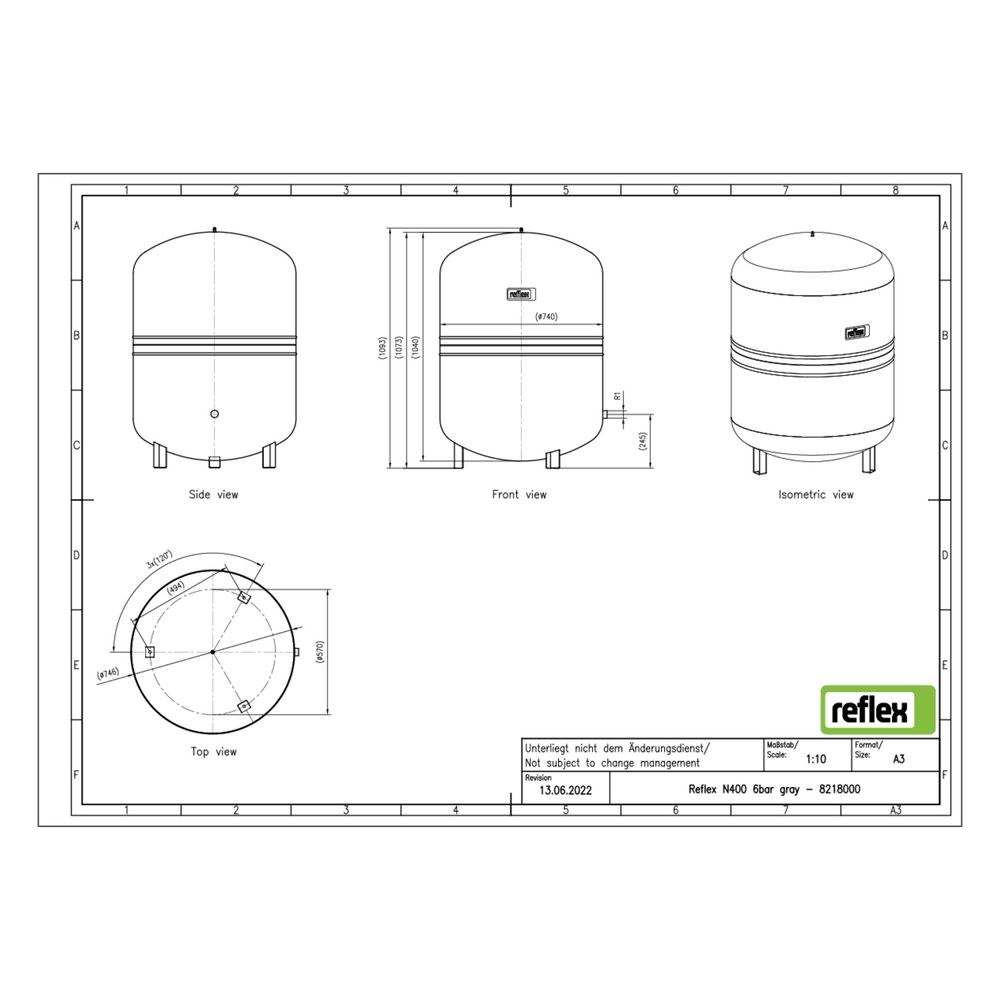

• Bauhöhe: 1093 mm
• Durchmesser: 740 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Material Membran: SBR
• Farbe: Grau
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C
• Vordruck: 1,5 bar

Das Reflex Reflex N Ausdehnungsgefäß MAG 400 bietet eine robuste und langlebige Lösung für die Druckkompensation in geschlossenen Heiz- und Kühlsystemen. Mit seinem großen Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 6 bar ist es besonders für Zentralheizungen und Kühlsysteme geeignet, die eine zuverlässige Druckausdehnung erfordern.
