Reflex Exvoid Luft-Mikroblasenabscheider A 168,3mm, mit Schweißstutzen, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A 168,3 mm mit Schweißstutzen ist speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus dem Medium Wasser oder Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 %. Die Ausführung aus Stahl mit einem maximalen Betriebsdruck von 10 bar eignet sich besonders für den Einsatz an Hochpunkten zur Betriebsentlüftung und sorgt für eine dauerhafte Entgasung über einen integrierten absperrbaren Großentlüfter.

Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden durch das Prinzip des Vollstroms mit Beruhigung aus dem Medium separiert und automatisch über den integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Dies ermöglicht eine kontinuierliche und effiziente Entlüftung des Systems.

Für welche Systeme und Medien ist der Exvoid geeignet?

Der Mikroblasenabscheider ist für geschlossene Heiz- und Kühlsysteme ausgelegt und kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Er ist nicht für offene Systeme geeignet, unterstützt variable Strömungsrichtungen und ist auch für Solaranlagen verwendbar.

Welche Ausführung und Anschlussarten bietet der Exvoid?

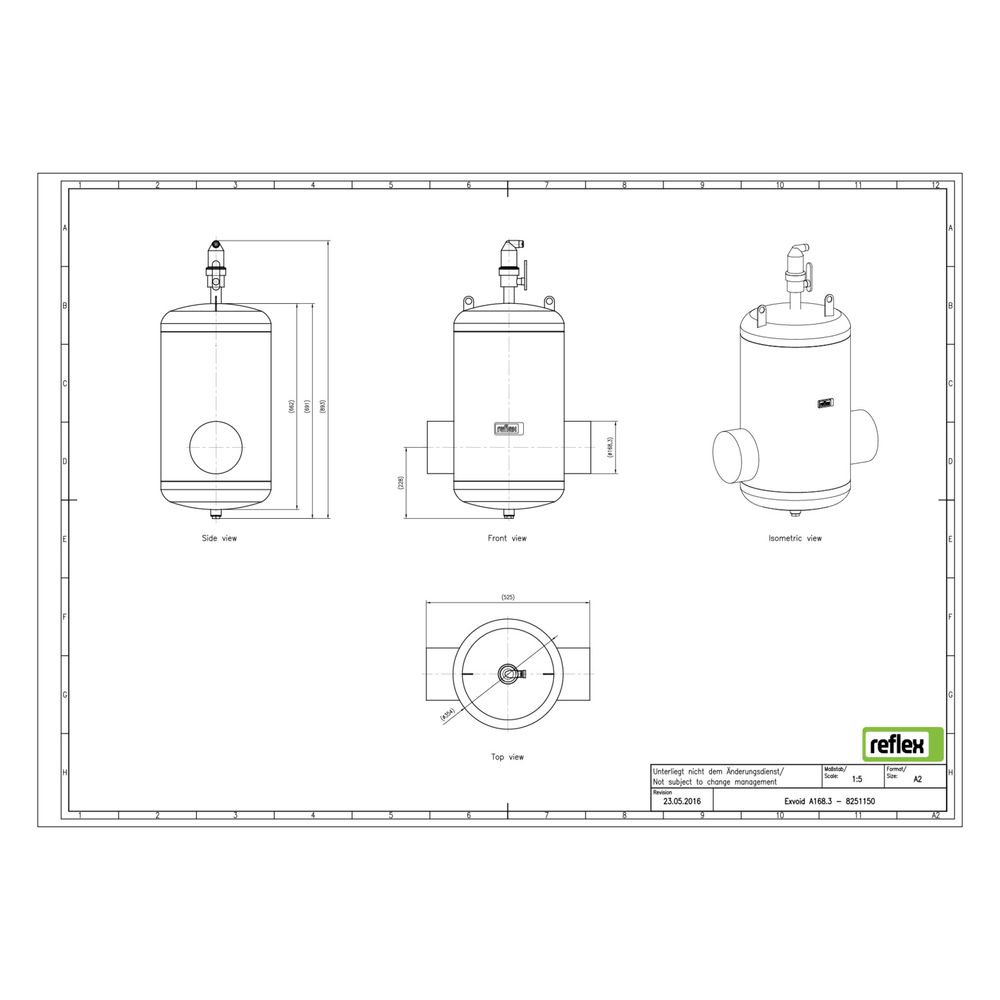

Das Gehäuse des Exvoid A 168,3 mm besteht aus Stahl und ist horizontal ausgeführt. Der Anschluss erfolgt über einen Schweißstutzen mit einem Rohraußendurchmesser von 168,3 mm (6 Zoll). Die Baulänge beträgt 525 mm. Es sind keine Kupplungen oder abnehmbare Filter integriert, und eine Reinigung während des Betriebs ist nicht möglich.

Welche Betriebsparameter und Leistungswerte sind relevant?

Der Mikroblasenabscheider ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und kann Mediumtemperaturen von 0 bis 110 °C verarbeiten. Die Durchflussleistung liegt zwischen 0,10 und 108 m³/h, bei einem Kvs-Wert von 487,9. Diese Werte ermöglichen den Einsatz in vielfältigen Heiz- und Kühlsystemen mit unterschiedlichen Leistungsanforderungen.

Technische Daten

• Gehäusewerkstoff: Stahl
• Rohraußendurchmesser: 168,3 mm
• Baulänge: 525 mm
• Nenndurchmesser: 6 Zoll (150)
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 108 m³/h
• Kvs-Wert: 487,9
• Ausführung: horizontal
• Automatischer Entlüfter: integriert

Der Reflex Exvoid Luft-Mikroblasenabscheider A 168,3 mm mit Schweißstutzen bietet eine zuverlässige und dauerhafte Entlüftung für Heiz- und Kühlsysteme. Mit seiner robusten Stahlausführung, dem hohen Betriebsdruck von 10 bar und der Eignung für Wasser-Glykol-Gemische bis 50 % ist er eine effiziente Lösung zur Mikroblasenabscheidung und Systemoptimierung.
