Reflex Reflexomat RG Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 10 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 2000 ist ein kompressorgesteuertes Membran-Ausdehnungsgefäß mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert und zeichnet sich durch seine robuste Bauweise und präzise Druckhaltung aus. Typische Einsatzbereiche sind große Heiz- und Kühlsysteme, bei denen eine zuverlässige Druckkompensation erforderlich ist.

Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?

Das Reflexomat RG Ausdehnungsgefäß arbeitet mit einer austauschbaren Butyl-Vollmembran, die nach DIN EN 13831 gefertigt ist. Diese Membran trennt das Wasser vom Druckluftpolster und sorgt so für eine konstante Druckhaltung im System. Die Druckhaltung wird durch eine Steuereinheit geregelt, die mit einem oder zwei Kompressoren sowie einem Luftabströmventil ausgestattet ist. Das Gefäß ist stehend mit einer Fußkonstruktion ausgeführt und verfügt über eine kunststoffbeschichtete Oberfläche innen und außen, die Korrosionsschutz bietet.

Welche Sicherheits- und Überwachungsfunktionen sind integriert?

Das Ausdehnungsgefäß ist mit einem bauteilgeprüften Luftsicherheitsventil (SV) ausgestattet, das für die Absicherung des Gefäßes sorgt. Zusätzlich ist eine seitlich angeschweißte Muffe vorhanden, die den Anschluss eines Membranbruchmelders ermöglicht. Das Grundgefäß RG beinhaltet zudem einen Messumformer zur Niveaumessung, der eine präzise Überwachung des Füllstands erlaubt. Diese Ausstattung unterstützt die sichere und zuverlässige Funktion in Heiz- und Kühlkreisläufen.

Für welche technischen Anforderungen ist das Reflexomat RG ausgelegt?

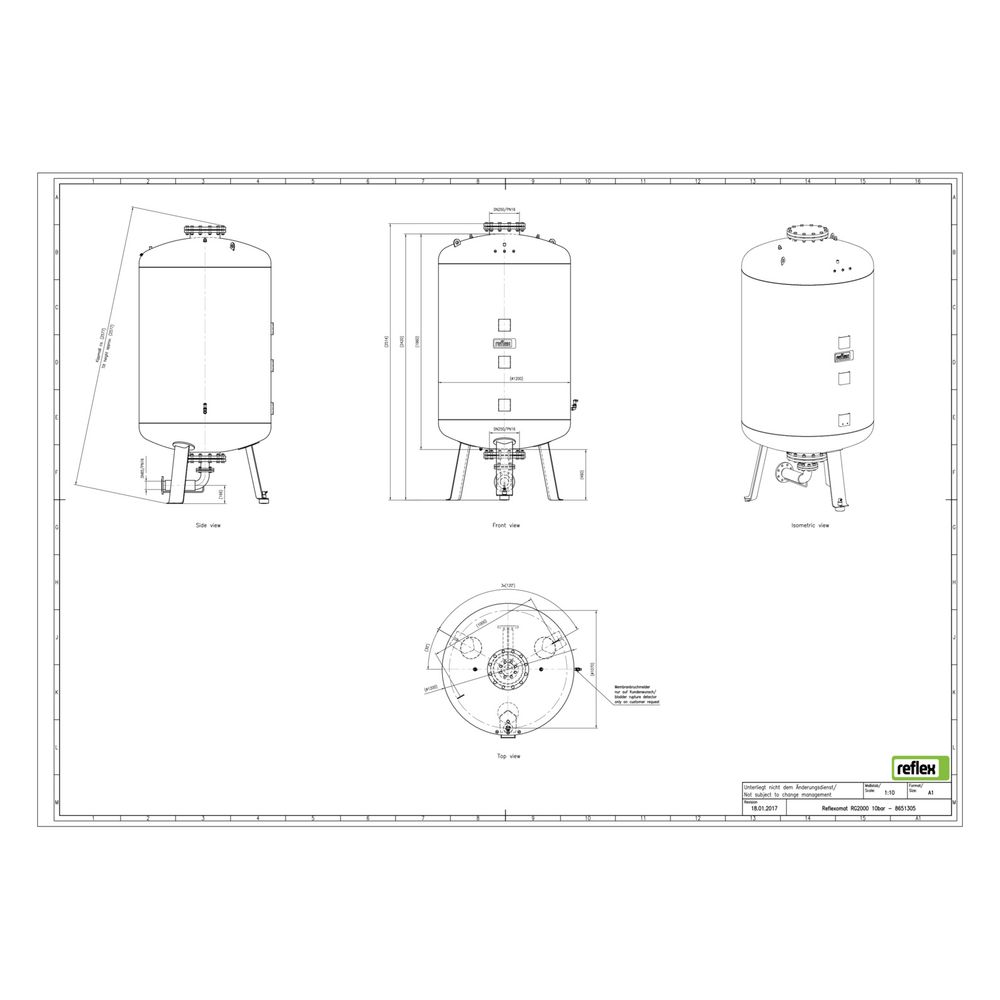

Das Ausdehnungsgefäß ist für einen maximalen Betriebsdruck von 10 bar (PN 10) ausgelegt und kann Mediumtemperaturen bis zu 70 °C dauerhaft aushalten. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,1 mm. Die Bauhöhe des stehenden Gefäßes liegt bei 2514 mm, der Durchmesser bei 1200 mm. Die Membran ist austauschbar, was die Wartung und Langlebigkeit des Gefäßes unterstützt.

Welche Normen und Richtlinien erfüllt das Produkt?

Das Reflexomat RG Ausdehnungsgefäß entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert. Für die Schweiz gilt, dass bei einem Produkt von PSV mal VN kleiner oder gleich 3000 bar mal Liter keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI besteht. Diese Normen und Richtlinien sichern die Qualität und Betriebssicherheit des Ausdehnungsgefäßes.

Technische Daten

• Nennvolumen: 2000 l
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 2514 mm
• Durchmesser: 1200 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Platzierung: stehend mit Fußkonstruktion
• Oberflächenbeschichtung: innen und außen kunststoffbeschichtet

Das Reflexomat RG Ausdehnungsgefäß bietet eine zuverlässige und präzise Druckhaltung für große Heiz- und Kühlwasseranlagen. Mit einem Nennvolumen von 2000 Litern, einem maximalen Betriebsdruck von 10 bar und einer robusten Bauweise ist es für anspruchsvolle Anwendungen geeignet. Die austauschbare Butyl-Vollmembran und die integrierten Sicherheitsfunktionen ermöglichen eine lange Lebensdauer und sichere Betriebsbedingungen.
