Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 250 R, mit Wartungsflansch und Flansch, 12-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 250 R mit Wartungsflansch und Flanschanschluss ist eine kombinierte Armatur zur effizienten Entfernung von Schlamm und Mikroblasen in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Systemkreisläufen. Das Gerät ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50% ausgelegt und eignet sich besonders für den Einsatz in Systemen mit einem Nenndurchmesser von DN 250 und einem maximalen Betriebsdruck von 10 bar.

Wie schützt der Extwin Schmutzabscheider empfindliche Geräte?

Der Extwin Schmutzabscheider schützt empfindliche Geräte an Hochpunkten durch die Kombination aus Schlamm- und Mikroblasenabscheidung. Gasblasen werden über das optimierte Abscheideelement Flowpac gesammelt und automatisch über den integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil permanent in die Atmosphäre abgeleitet. Dadurch wird die Bildung von Luftpolstern und Mikroblasen im System reduziert, was die Funktion und Lebensdauer der angeschlossenen Komponenten unterstützt.

Wie erfolgt die Entfernung von Schmutzpartikeln?

Der Schmutzabscheider entfernt Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom mittels eines speziell gestalteten Einsatzes. Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Ein Wartungsflansch ermöglicht zudem einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50% betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, und der maximal Arbeitsdruck liegt bei 10 bar.

Welche technischen Merkmale zeichnen den Extwin aus?

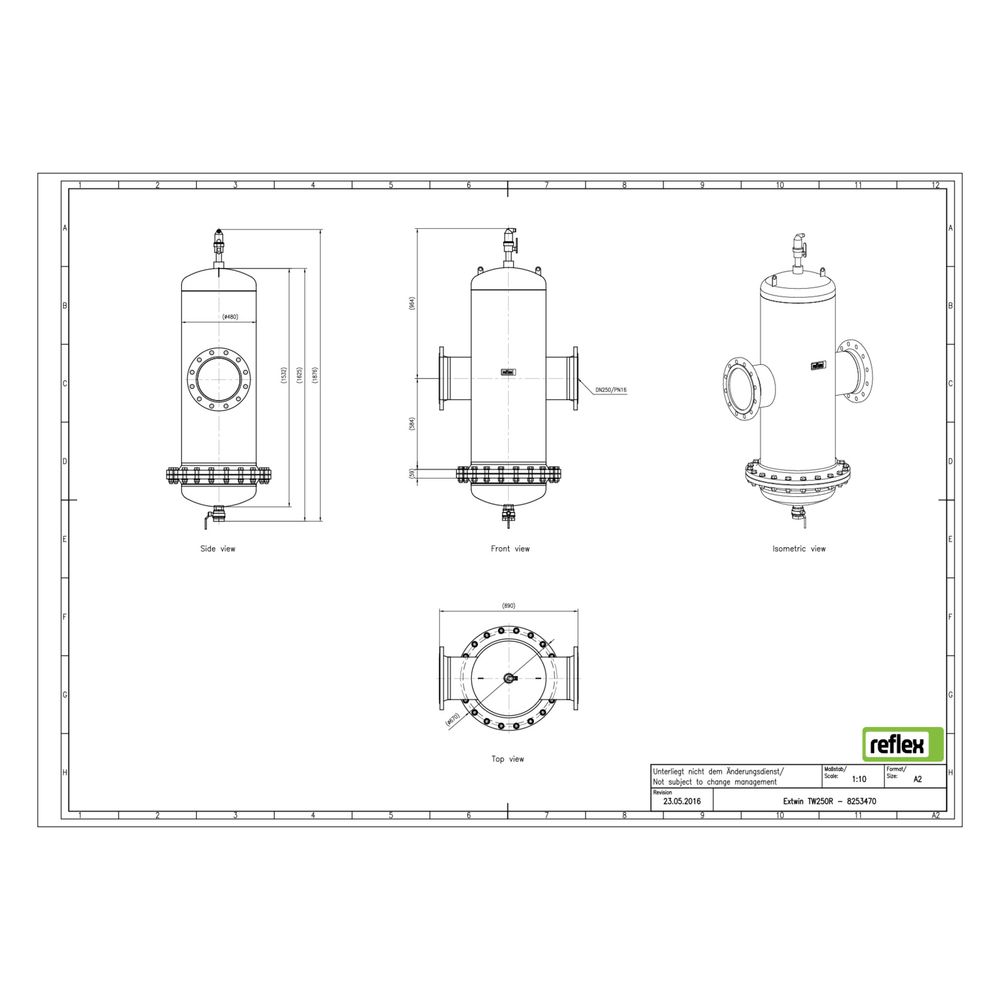

Der Schmutzabscheider ist aus Stahl gefertigt und verfügt über einen Flanschanschluss mit einem Rohraußendurchmesser von 273 mm. Die Ausführung ist horizontal mit einer Baulänge von 890 mm. Das Gerät arbeitet nach dem Prinzip Vollstrom mit Beruhigung und verfügt über ein magnetisches Funktionsprinzip. Die Durchflussleistung liegt zwischen 0,10 und 288 m³/h, und der Kvs-Wert beträgt 1185,7.

Technische Daten

• Nenndurchmesser: DN 250
• Maximaler Arbeitsdruck: 10 bar
• Baulänge: 890 mm
• Rohraußendurchmesser: 273 mm
• Durchflussleistung: 0,10 bis 288 m³/h
• Kvs-Wert: 1185,7
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximales Glykol-Mischverhältnis: 50 %
• Werkstoff Gehäuse: Stahl
• Anschlussart: Flansch
• Ausführung: horizontal
• Automatischer Entlüfter: integriert

Der Reflex Extwin Schmutzabscheider TW DN 250 R bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C unterstützt er die Systemfunktion durch effiziente Gas- und Partikelabscheidung sowie einfache Wartungsmöglichkeiten über den Wartungsflansch und den Entschlammungskugelhahn.
