Reflex Longtherm Plattenwärmetauscher RLB-235-280, gelötet, 280 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-280 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (1.4404) mit 280 Platten und einem Nenndurchmesser von DN 80. Er ist für den Einsatz in Systemen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Anwendungen finden sich in industriellen und gewerblichen Heiz- und Kühlsystemen, die eine zuverlässige und effiziente Wärmeübertragung erfordern.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine kompakte Bauweise und eine effiziente Wärmeübertragung.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten, wodurch der Wärmetauscher Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Wie sind die Anschlüsse und die Bauform gestaltet?

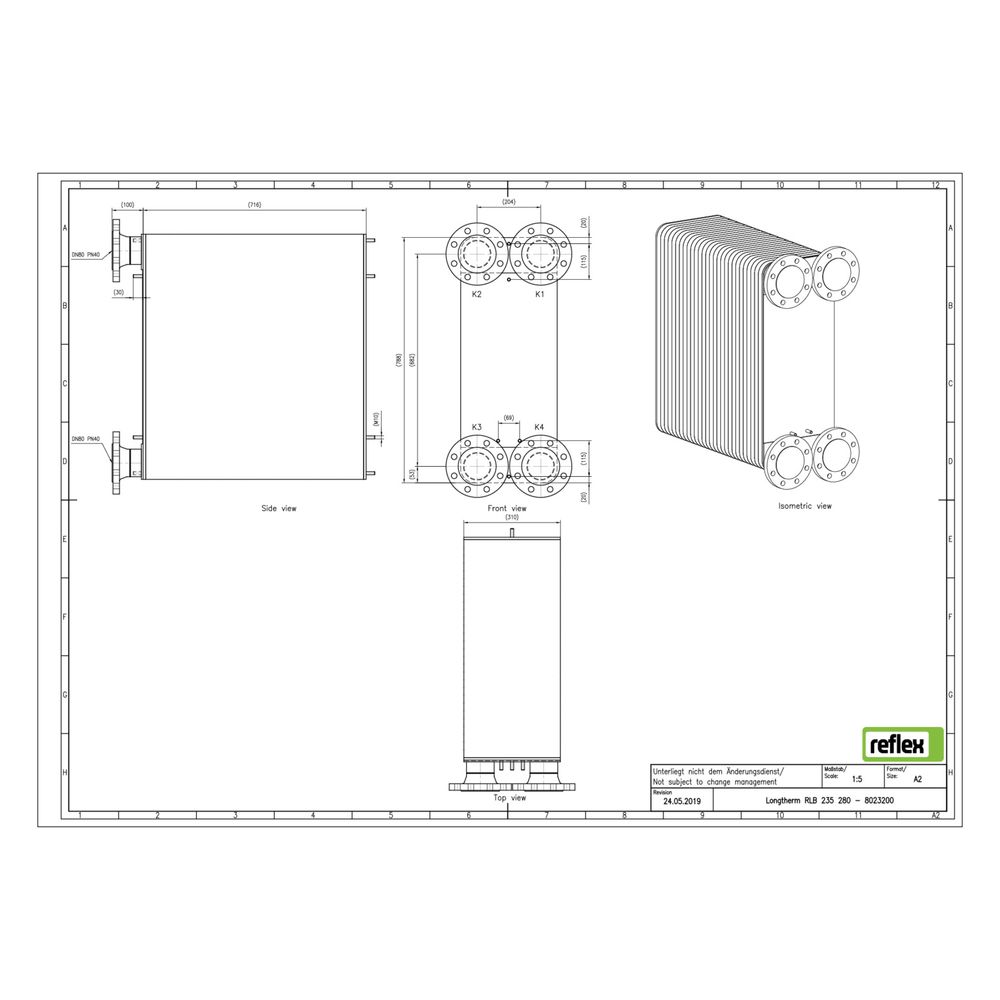

Der Wärmetauscher der Größe RLB-235 ist mit DIN-Flanschanschlüssen ausgestattet und verfügt über einen primären Anschluss als Rohrende. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 698 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Eine Dämmschale ist nicht integriert, jedoch ist der Wärmetauscher für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 280
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 698 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN-Flansch, Rohrende
Der Reflex Longtherm Plattenwärmetauscher RLB-235-280 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Konstruktion aus Edelstahl und Kupferlot erfüllt er die Anforderungen industrieller Anwendungen zuverlässig und langlebig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8023200 |
| Hersteller | Reflex |
| Anzahl der Platten | 280,00 |
| Artikelnummer | REFLEX-8023200 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 698,00 |
| EAN-13 | 4036705193743 |
| Geeignet für Dämmschale | ja |
| Gewicht | 295,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
