Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-110-100, gelötet, 100 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-100 ist ein gelöteter, eingängiger Wärmetauscher mit 100 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.

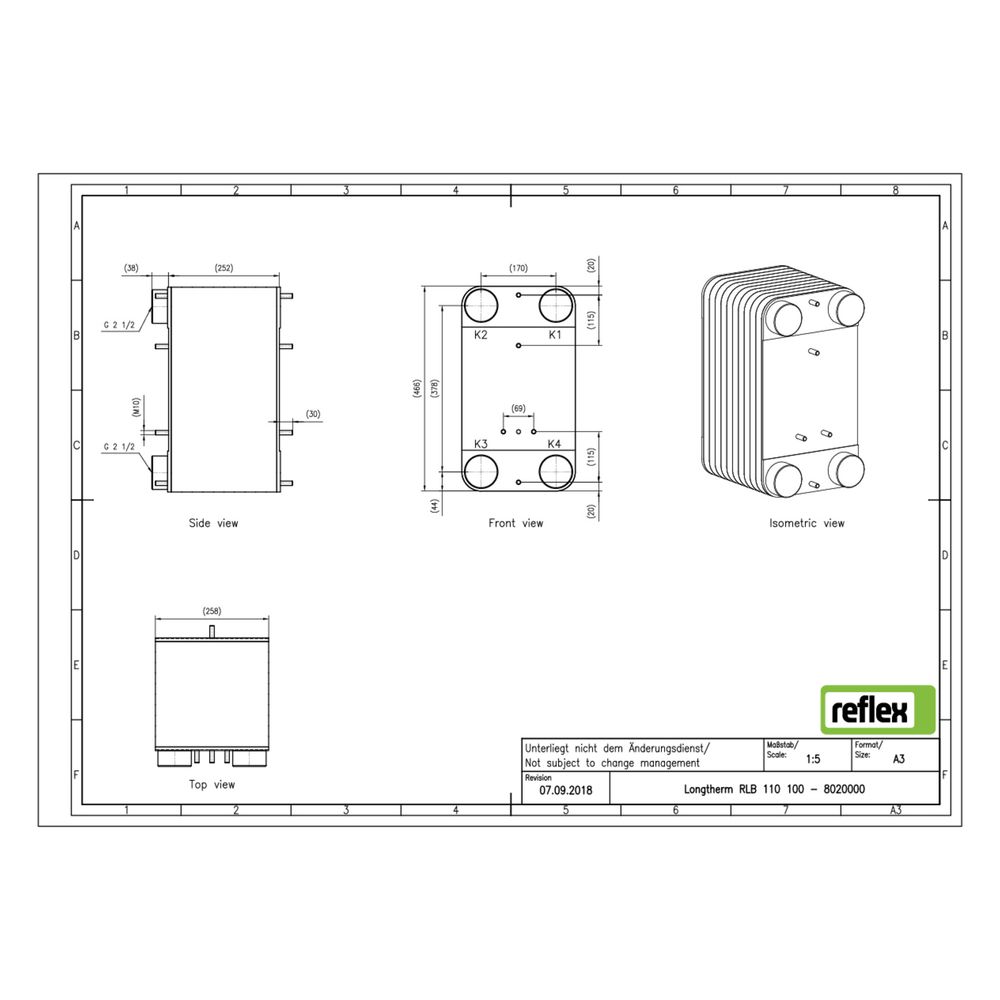

Welche Anschlussarten und Abmessungen hat der Wärmetauscher?
Der Reflex Longtherm RLB-110-100 verfügt über einen primären Außengewindeanschluss mit einem Nenndurchmesser von 2 1/2 Zoll (65 mm). Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 252 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Welche Betriebsbedingungen sind für den Plattenwärmetauscher zulässig?
Der gelötete Plattenwärmetauscher ist für maximale Arbeitstemperaturen bis 230 °C ausgelegt. Der zulässige maximale Betriebsdruck beträgt 25 bar. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Wie funktioniert die Wärmeübertragung im Longtherm Plattenwärmetauscher?
Die Wärmeübertragung erfolgt nach dem Gegenstromprinzip in den zwei getrennten Strömungsräumen, die durch die eingeprägten Kanäle auf den Edelstahlplatten gebildet werden. Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand je nach Anwendung.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2" (65 mm)
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 252 mm
- Mittenabstand Anschlüsse: 170 mm
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
Der Reflex Longtherm Plattenwärmetauscher RLB-110-100 bietet eine robuste und langlebige Lösung für die effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Konstruktion aus Edelstahl und Kupferlot erfüllt er anspruchsvolle Anforderungen in der Haustechnik und Industrie.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8020000 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8020000 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 252,00 |
| EAN-13 | 4036705178726 |
| Geeignet für Dämmschale | ja |
| Gewicht | 57,51 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
