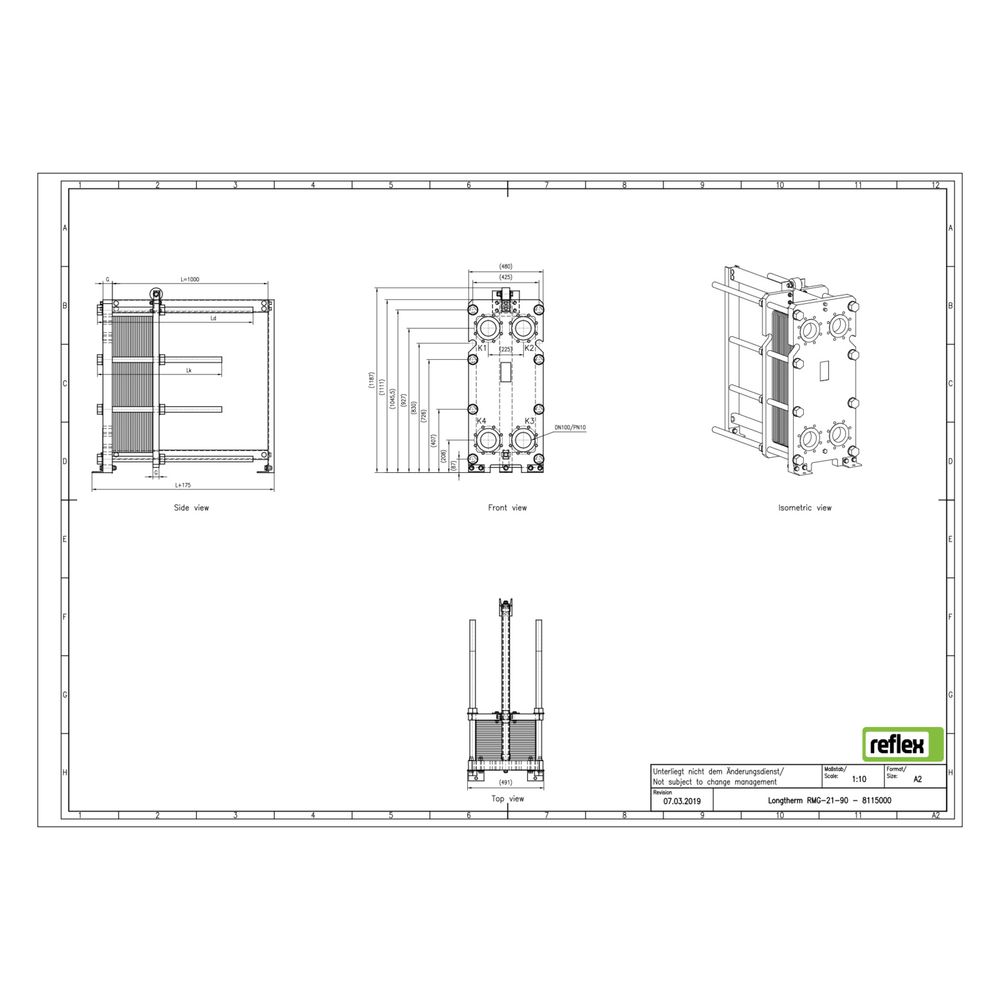

Reflex Longtherm Plattenwärmetauscher RMG-21-90, geschraubt, 90 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-21-90 ist ein geschraubter Wärmetauscher mit 90 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner modularen Bauweise ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.
Welche Kanalformen und Strömungseigenschaften bietet der Wärmetauscher?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und die hydraulischen Eigenschaften je nach Anforderung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 auf der Primärseite. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 1145 mm in der Tiefe. Er ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Eine Dämmschale ist für dieses Modell nicht vorgesehen.
Welche Zulassungen und Materialien sind beim Longtherm RMG-21-90 verwendet?
Der Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die Platten bestehen aus rostfreiem Stahl, das Lotmaterial ist aus Kupfer gefertigt. Die Dichtungen sind aus NBR-Butyl, einem klebefreien Material, das eine zuverlässige Abdichtung sicherstellt.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1145 mm
- Mittenabstand Anschlüsse: 225 mm
Der Reflex Longtherm Plattenwärmetauscher RMG-21-90 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der Möglichkeit zur einfachen Erweiterung durch zusätzliche Plattenpakete ist er für anspruchsvolle industrielle Anwendungen geeignet und stellt eine zuverlässige Wärmeübertragung bei einem maximalen Betriebsdruck von 10 bar sicher.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8115000 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8115000 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705179624 |
| Geeignet für Dämmschale | nein |
| Gewicht | 454 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
