Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-2-230, gelötet, 230 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-230 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 230 Platten und einem Nenndurchmesser von DN 80. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar ausgelegt. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung unter anspruchsvollen Bedingungen erforderlich ist.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Dabei kommen zwei unterschiedliche Kanalformen zum Einsatz: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche technischen Eigenschaften zeichnen den gelöteten Plattenwärmetauscher aus?
Der Wärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die gelötete Verbindung der Edelstahlplatten mit Kupferlot sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Die Ausführung mit DIN-Flanschanschluss (bei der Größe RLB-235) ermöglicht eine einfache Integration in bestehende Anlagen. Der Wärmetauscher ist nicht vollversiegelt und besitzt keinen seitlichen Anschluss, ist jedoch für die Verwendung mit einer Dämmschale geeignet.
Welche Vorteile bietet das spezielle Lötverfahren?

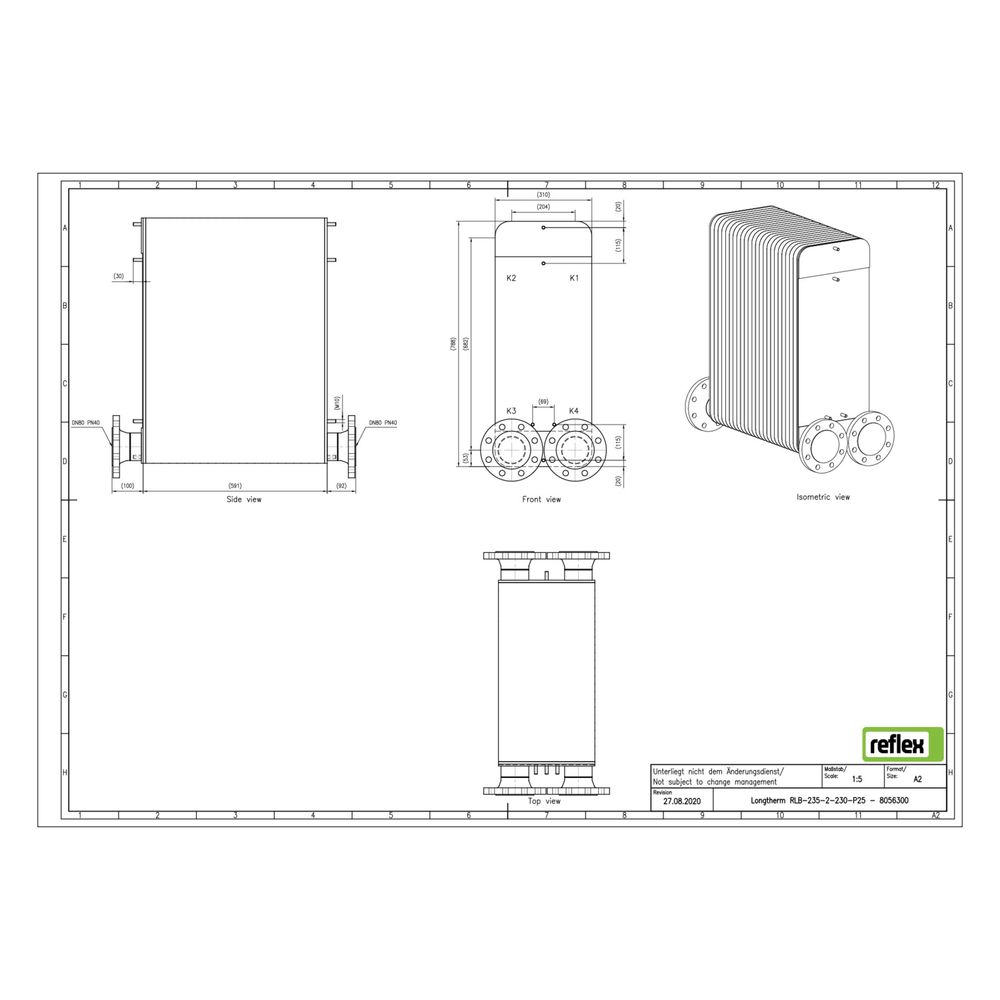

Das vakuumgelötete Verfahren mit Kupferlot sorgt für eine dauerhafte Verbindung der Edelstahlplatten, die hohe Temperaturen und Betriebsdrücke zuverlässig aushält. Diese Bauweise erhöht die Stabilität des Wärmetauschers und minimiert das Risiko von Leckagen. Zudem ermöglicht das Verfahren eine kompakte Bauform mit einer Baulänge von 310 mm, einer Bauhöhe von 788 mm und einer Bautiefe von 575 mm.
Technische Daten
- Anzahl der Platten: 230
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 575 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-230 überzeugt durch seine robuste Bauweise und hohe thermische Belastbarkeit. Mit 230 gelöteten Edelstahlplatten und einem maximalen Betriebsdruck von 25 bar ist er für anspruchsvolle Wärmeübertragungsaufgaben geeignet und bietet eine langlebige Lösung für industrielle und gewerbliche Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8056300 |
| Hersteller | Reflex |
| Anzahl der Platten | 230,00 |
| Artikelnummer | REFLEX-8056300 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 575,00 |
| EAN-13 | 4036705220081 |
| Geeignet für Dämmschale | ja |
| Gewicht | 252,5 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
