Reflex Longtherm Plattenwärmetauscher RMB-235-2-230, gelötet, 230 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-230 ist ein gelöteter, zweigängiger Wärmetauscher aus rostfreiem Edelstahl (Werkstoff 1.4404) mit 230 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren und die Materialwahl?
Das spezielle Lötverfahren mit Kupferlot sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers auch bei hohen Temperaturen bis 230 °C. Der Einsatz von rostfreiem Edelstahl ermöglicht Korrosionsbeständigkeit und Langlebigkeit. Die gelötete Ausführung ist besonders geeignet für Anwendungen mit hohen Anforderungen an Druck und Temperatur.
Welche Anschlussarten und Bauformen sind verfügbar?

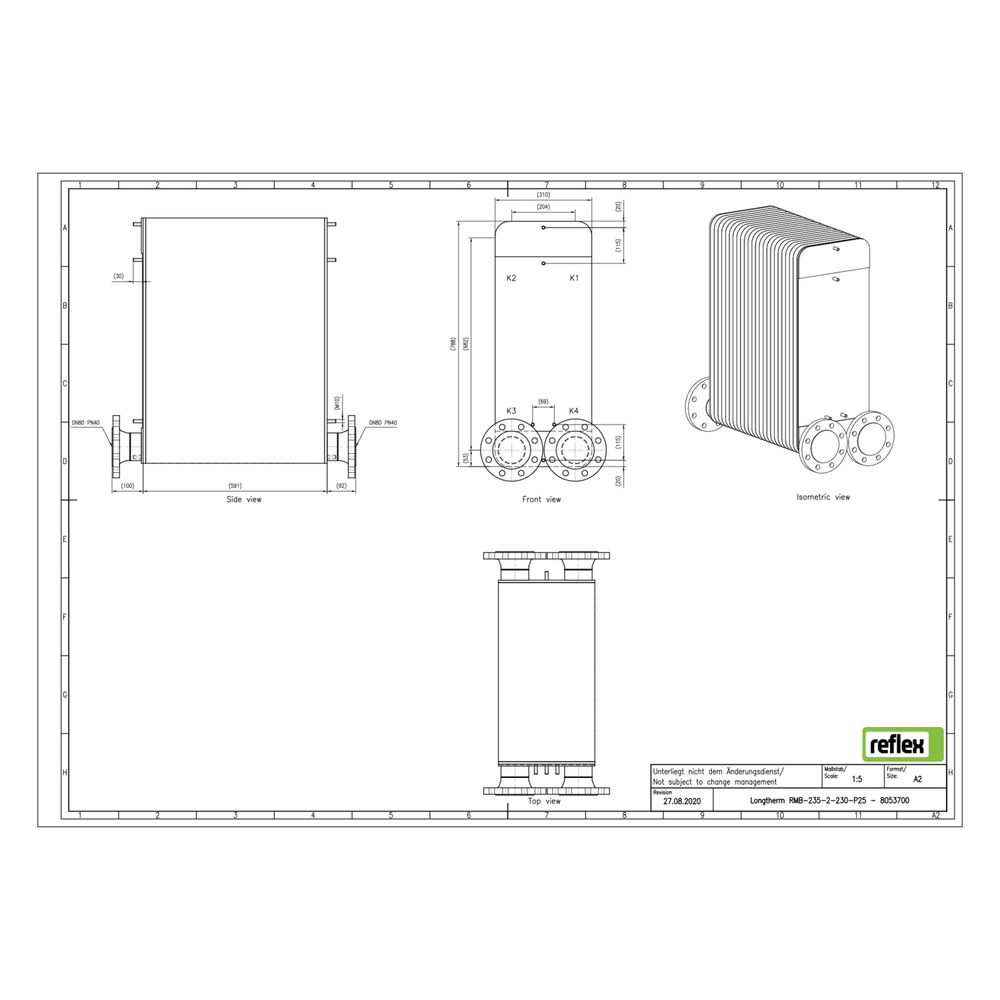

Der RMB-235 ist mit DIN-Flanschanschlüssen ausgestattet und hat einen Nenndurchmesser von DN 80. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 575 mm. Der Wärmetauscher ist zweigängig ausgeführt und verfügt über einen Mittenabstand der Anschlüsse von 170 mm. Eine Dämmschale ist nicht integriert, jedoch ist der Wärmetauscher für die Nachrüstung einer Dämmschale geeignet.
Wie sind die Strömungskanäle im Wärmetauscher gestaltet?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und ermöglicht eine effiziente Strömungsführung in den beiden Wasserkreisläufen.
Technische Daten
- Anzahl der Platten: 230
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 575 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet, zweigängig
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-230 überzeugt durch seine robuste Bauweise aus rostfreiem Edelstahl und die gelötete Verbindung mit Kupferlot, die hohe Temperaturen und Drücke bis 25 bar ermöglicht. Mit 230 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung für vielfältige Heizungs- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8053700 |
| Hersteller | Reflex |
| Anzahl der Platten | 230,00 |
| Artikelnummer | REFLEX-8053700 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 575,00 |
| EAN-13 | 4036705219825 |
| Geeignet für Dämmschale | ja |
| Gewicht | 252,5 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
