Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-40, gelötet, 40 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-40 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 40 Platten und einem Nenndurchmesser von DN 80. Er ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt und eignet sich für industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist. Der Wärmetauscher verfügt über DIN-Flanschanschlüsse und entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanaltypen optimieren den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Das spezielle Lötverfahren sorgt für eine stabile und dauerhafte Verbindung der Platten, wodurch der Wärmetauscher Temperaturen bis zu 230 °C und einem maximalen Betriebsdruck von 25 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussarten und Abmessungen hat der Wärmetauscher?

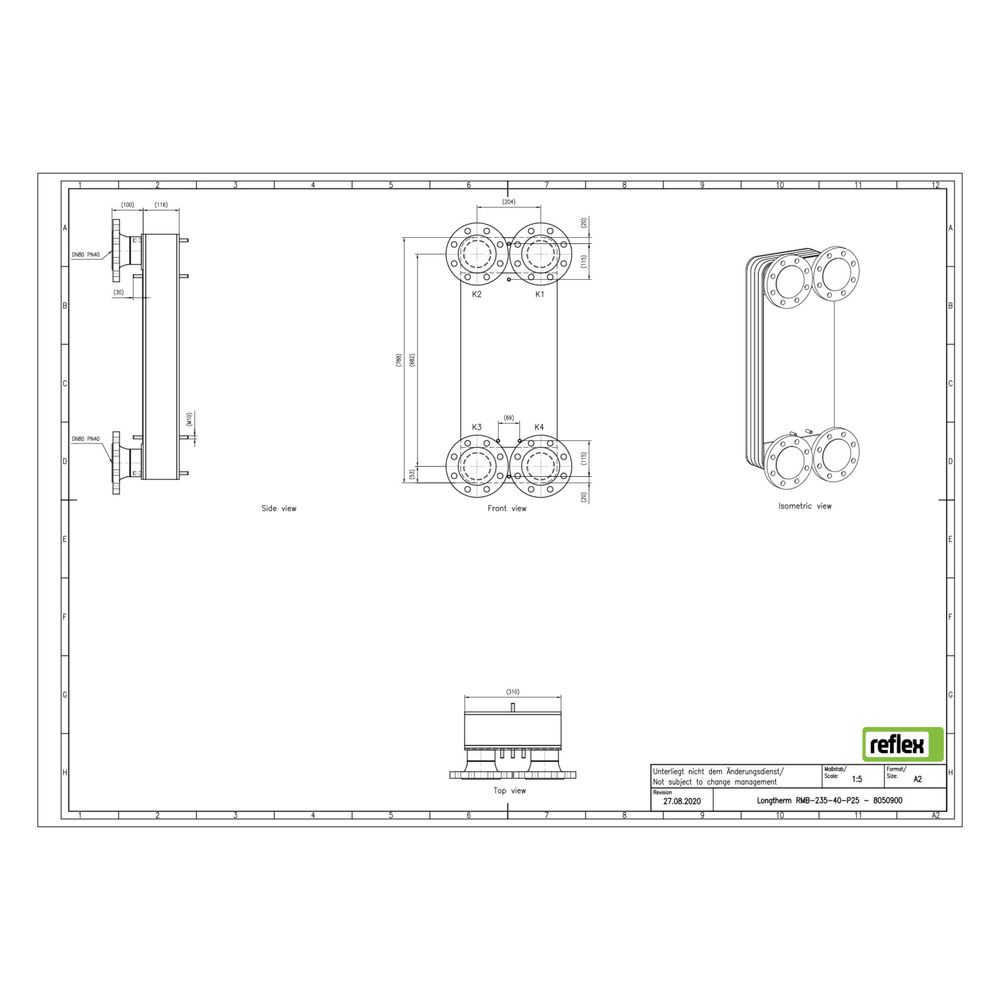

Der Wärmetauscher ist mit DIN-Flanschanschlüssen ausgestattet und hat einen Nenndurchmesser von DN 80. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 110 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Das Gerät ist für den Einbau einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 110 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-40 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion erfüllt er die Anforderungen industrieller Anwendungen zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8050900 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8050900 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 110,00 |
| EAN-13 | 4036705219566 |
| Geeignet für Dämmschale | ja |
| Gewicht | 90,6 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
