Reflex Longtherm Plattenwärmetauscher RLB-235-60, gelötet, 60 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-60 ist ein gelöteter, eingängiger Wärmetauscher mit 60 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist ausgelegt für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar. Die robuste Konstruktion aus Edelstahl (Werkstoff 1.4404) und Kupferlotverbindung ermöglicht eine zuverlässige Wärmeübertragung in Heizungs- und Kühlkreisläufen.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Kanalformen sind im Longtherm Plattenwärmetauscher verbaut und welche Bedeutung haben sie?
Es kommen zwei Kanalformen zum Einsatz: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Reflex Longtherm RLB-235-60 ausgelegt?
Der Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend für den Nenndurchmesser DN 80.
Welche Abmessungen und Materialien zeichnen den Longtherm Plattenwärmetauscher aus?

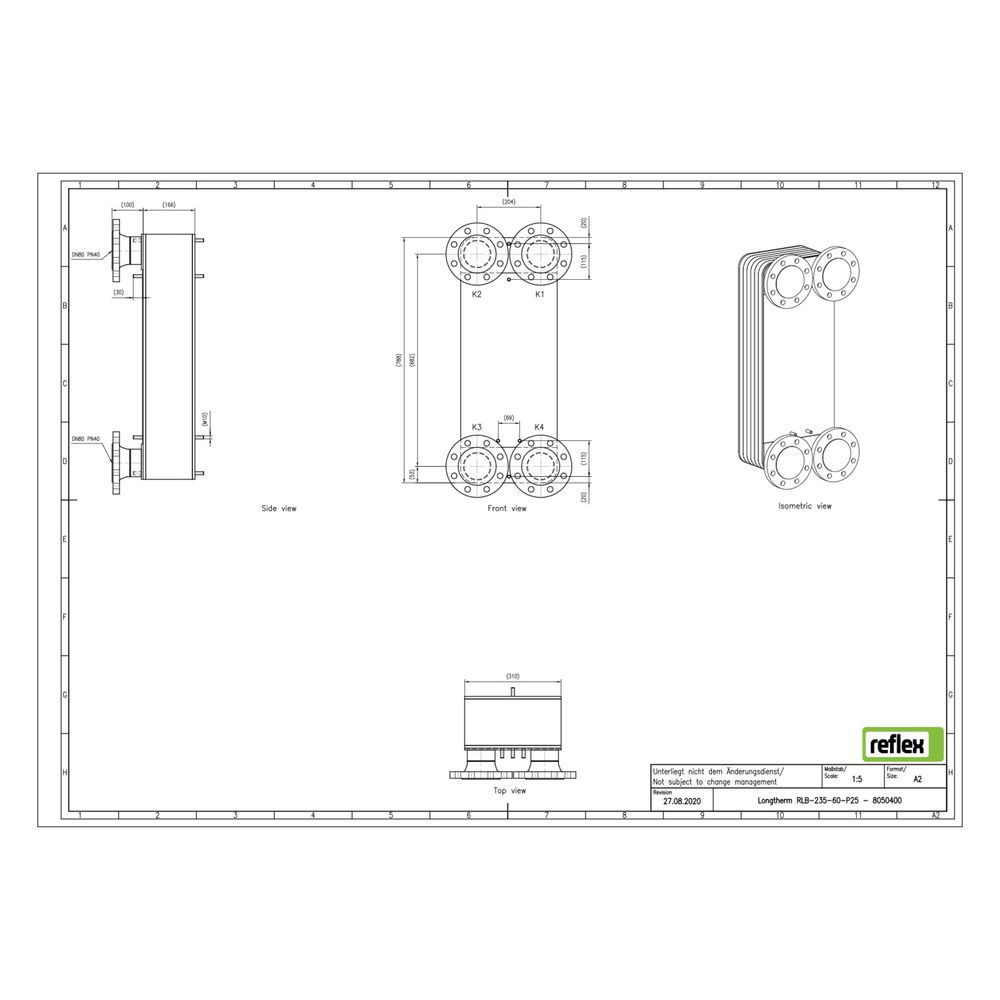

Das Gerät hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 159 mm. Die Platten bestehen aus rostfreiem Stahl (1.4404), das Lotmaterial ist Kupfer. Der Mittenabstand der Anschlüsse beträgt 170 mm. Der Wärmetauscher ist nicht vollversiegelt und besitzt keine seitliche Anschlussmöglichkeit. Eine Dämmschale ist nicht integriert, jedoch ist das Gerät für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff der Platten: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 159 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RLB-235-60 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der hochwertigen Edelstahl- und Kupferlot-Konstruktion erfüllt er die Anforderungen moderner Anlagen zuverlässig und langlebig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8050400 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8050400 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 159,00 |
| EAN-13 | 4036705219511 |
| Geeignet für Dämmschale | ja |
| Gewicht | 107,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
