Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-31-2-120, gelötet, 120 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-120 ist ein gelöteter, zweigängiger Wärmetauscher mit 120 Edelstahlplatten und einem primären Anschluss mit Außengewinde 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und sorgt für die Stabilität des Wärmetauschers. Dadurch kann das Gerät Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar mühelos standhalten. Die vakuumgelötete Verbindung ermöglicht eine hohe Dichtigkeit und Langlebigkeit des Wärmetauschers.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Kreisläufen.
Für welche Anschlussarten und Größen ist der Longtherm RHB-31-2-120 ausgelegt?

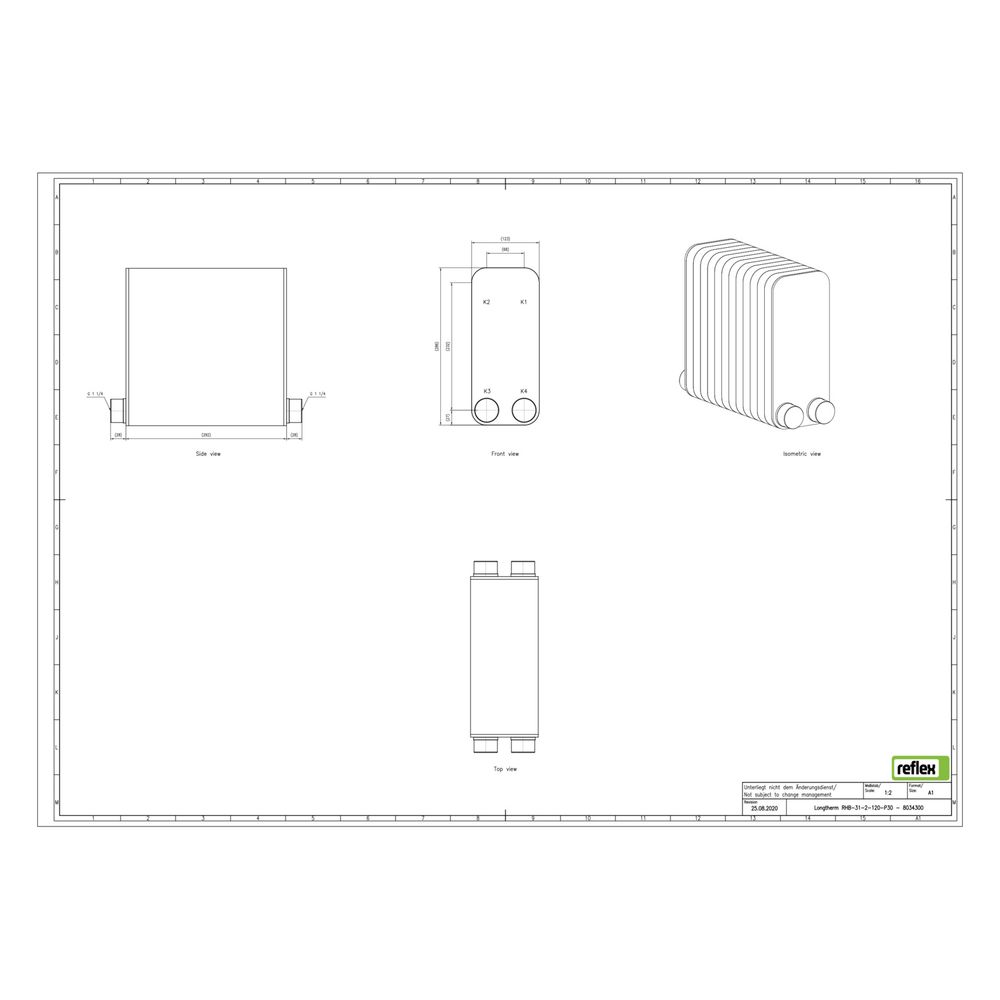

Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde 1 1/4 Zoll (32 mm) und einen Mittenabstand der Anschlüsse von 68 mm. Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 293 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 286 mm
- Bautiefe: 293 mm
- Baulänge: 123 mm
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Mittenabstand Anschlüsse: 68 mm
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-120 überzeugt durch seine robuste Bauweise aus rostfreiem Edelstahl und das vakuumgelötete Kupferlot, die eine hohe Temperatur- und Druckbeständigkeit sicherstellen. Mit 120 Platten und einem Außengewindeanschluss 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8034300 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8034300 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 293,00 |
| EAN-13 | 4036705217647 |
| Geeignet für Dämmschale | ja |
| Gewicht | 20,5 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
