Reflex Longtherm Plattenwärmetauscher RHB-31-10, gelötet, 10 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-31-10 ist ein gelöteter, eingängiger Wärmetauscher mit 10 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er ist für den Einsatz bei hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar ausgelegt. Typische Anwendungen finden sich in Heizungs- und Kühlkreisläufen, die eine zuverlässige Wärmeübertragung erfordern.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Oberflächen der Platten sind mit Kanälen versehen, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung.
Welche Vorteile bietet das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die Kupferlotverbindung ermöglicht eine zuverlässige Dichtigkeit und Langlebigkeit.
Wie funktionieren die Strömungskanäle im Wärmetauscher?
Die eingeprägten Kanäle auf den Edelstahlplatten bilden zwei unterschiedliche Strömungsräume: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalformen optimieren die Wärmeübertragung und den Durchfluss im System.
Für welche Anschlussarten und Größen ist der Wärmetauscher geeignet?
Der RHB-31-10 ist mit einem Außengewindeanschluss (AG) von 1 1/4 Zoll ausgestattet. Die Longtherm-Serie umfasst verschiedene Größen, wobei die Modelle R..B-14 bis R..B-110 mit Gewindeanschlüssen und der Typ R..B-235 mit DIN-Flanschanschluss erhältlich sind. Der Wärmetauscher ist für den Einbau in Systeme geeignet, bei denen eine Dämmschale verwendet werden kann.
Technische Daten
- Anzahl der Platten: 10
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C

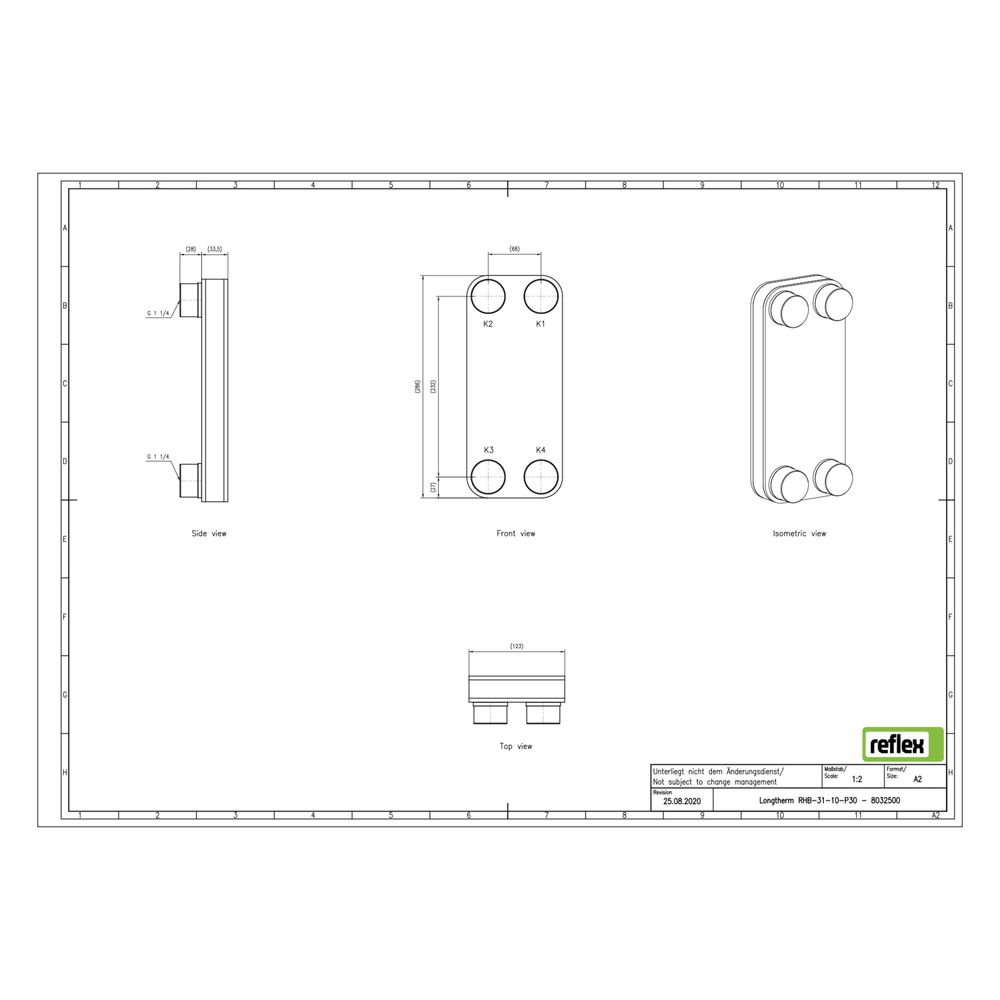

- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 35 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: Ja
Der Reflex Longtherm Plattenwärmetauscher RHB-31-10 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner gelöteten Edelstahlkonstruktion und Kupferlotverbindung ist er für hohe Temperaturen und Drücke bis 30 bar ausgelegt und überzeugt durch seine kompakte Bauweise und effiziente Kanalgestaltung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8032500 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8032500 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 35,00 |
| EAN-13 | 4036705217463 |
| Geeignet für Dämmschale | ja |
| Gewicht | 2,9 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
