Reflex Longtherm Plattenwärmetauscher RHB-31-2-90, gelötet, 90 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-90 ist ein gelöteter, zweigängiger Wärmetauscher mit 90 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und sorgt für die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die gelötete Ausführung ist besonders robust und langlebig.
Wie sind die Strömungsräume im Plattenwärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand.
Für welche Anschlussarten ist der Longtherm RHB-31-2-90 ausgelegt?
Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde in der Größe 1 1/4 Zoll (32 mm). Die Baugröße RHB-31-2-90 gehört zur Serie mit Gewindeanschluss, die für den Einbau in verschiedene Heizungs- und Kühlkreisläufe geeignet ist.
Welche Maße und baulichen Eigenschaften hat der Plattenwärmetauscher?

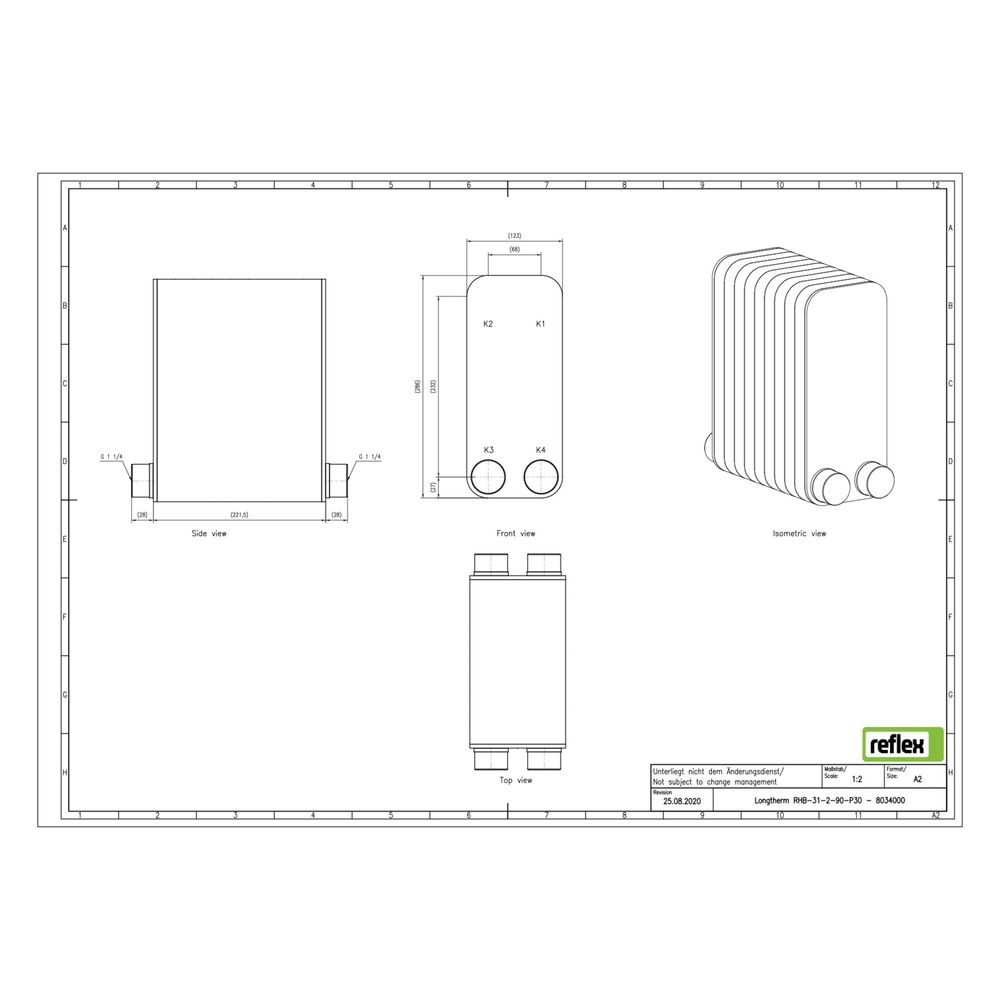

Der Reflex Longtherm RHB-31-2-90 hat eine Baulänge von 123 mm, eine Bauhöhe von 286 mm und eine Bautiefe von 221 mm. Der Mittenabstand der Anschlüsse beträgt 68 mm. Das Gerät ist aus rostfreiem Stahl gefertigt und für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 221 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-90 überzeugt durch seine robuste Bauweise mit 90 gelöteten Edelstahlplatten und einem hohen maximalen Betriebsdruck von 30 bar. Die kompakte Bauform und der Außengewindeanschluss von 1 1/4 Zoll machen ihn zu einer zuverlässigen Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8034000 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8034000 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 221,00 |
| EAN-13 | 4036705217616 |
| Geeignet für Dämmschale | ja |
| Gewicht | 17,08 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
