Reflex Longtherm Plattenwärmetauscher RLB-110-80, gelötet, 80 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-80 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 80 Platten und einem primären Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe Stabilität bei thermischer Belastung.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RLB-110-80?
Der Wärmetauscher ist mit einem primären Außengewindeanschluss G 2 1/2 Zoll ausgestattet. Die Anschlüsse sind nicht seitlich angebracht, und der Mittenabstand der Anschlüsse beträgt 170 mm. Das Gerät ist für den Einbau in Systeme mit Gewindeanschlüssen vorgesehen und kann mit einer Dämmschale kombiniert werden.

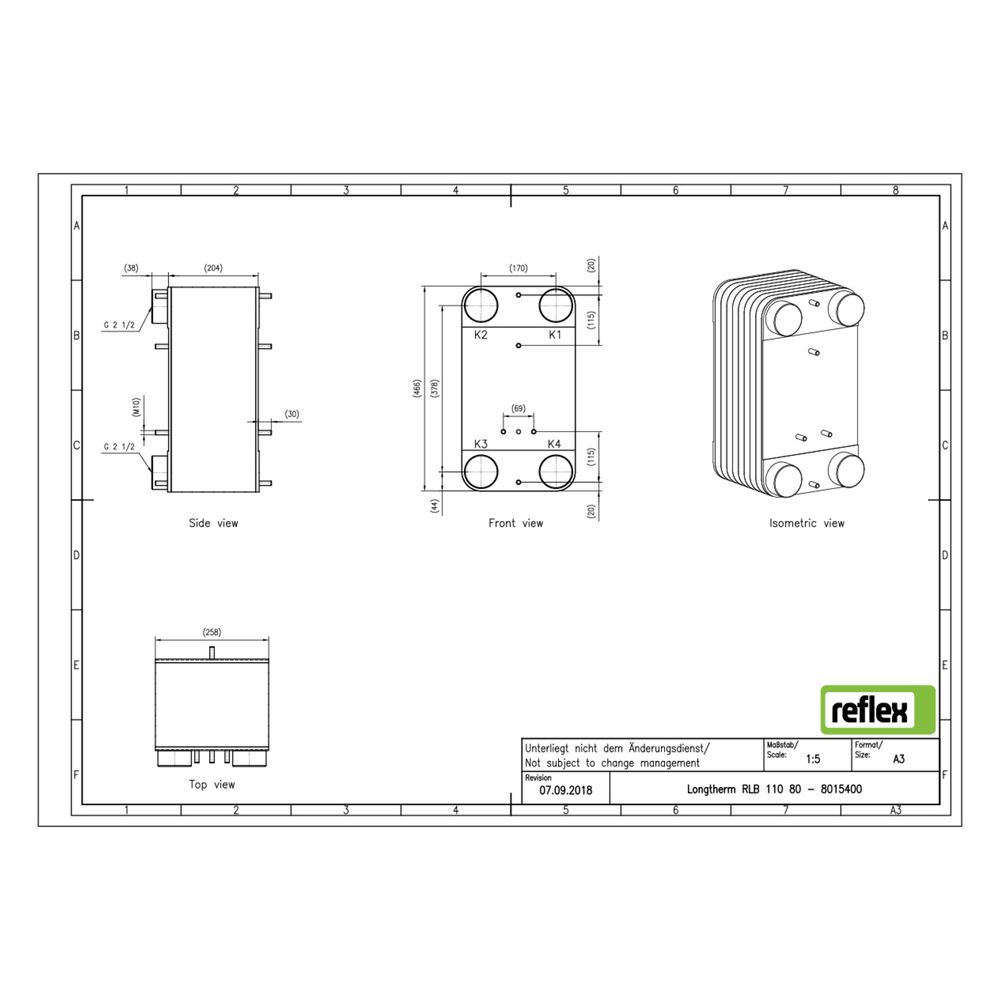

Technische Daten
- Anzahl der Platten: 80
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 466 mm
- Baulänge: 258 mm
- Bautiefe: 204 mm
- Primärer Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
- Mittenabstand Anschlüsse: 170 mm
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
Der Reflex Longtherm Plattenwärmetauscher RLB-110-80 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hochwertigen Edelstahlkonstruktion, dem stabilen Kupferlot-Verfahren und den flexiblen Anschlussmöglichkeiten erfüllt er anspruchsvolle Anforderungen bei Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8015400 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8015400 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 204,00 |
| EAN-13 | 4036705178702 |
| Geeignet für Dämmschale | ja |
| Gewicht | 47,62 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
