Reflex Longtherm Plattenwärmetauscher RHG-14-75, geschraubt, 75 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-14-75 ist ein geschraubter Wärmetauscher mit 75 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?

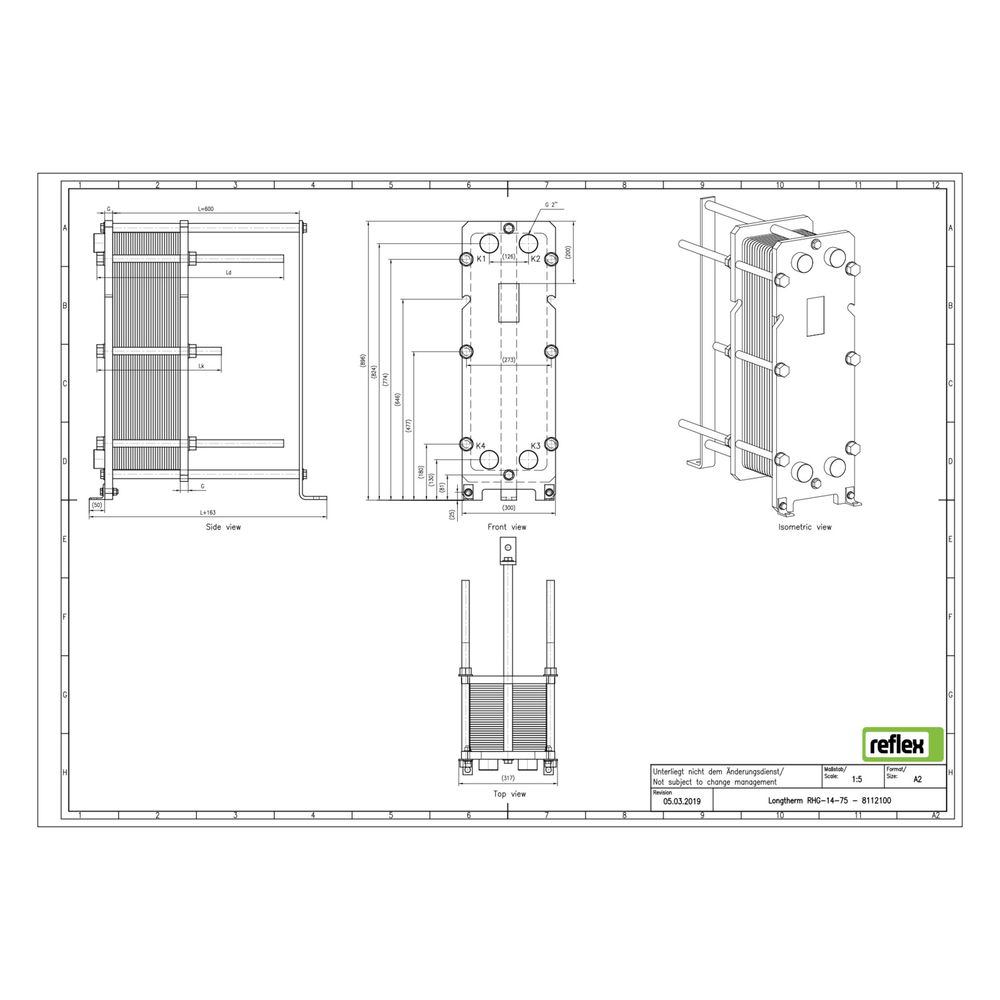

Der Reflex Longtherm RHG-14-75 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Baumaße betragen 896 mm in der Höhe, 300 mm in der Länge und 763 mm in der Tiefe. Der Wärmetauscher ist nicht vollversiegelt und nicht für eine Dämmung mit Dämmschalen vorgesehen.
Technische Daten
- Anzahl der Platten: 75
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-14-75 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturdifferenzen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Wärmeübertrager-Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8112100 |
| Hersteller | Reflex |
| Anzahl der Platten | 75,00 |
| Artikelnummer | REFLEX-8112100 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705179334 |
| Geeignet für Dämmschale | nein |
| Gewicht | 206 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
