Reflex Longtherm Plattenwärmetauscher RMB-235-280, gelötet, 280 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-280 ist ein gelöteter, eingängiger Wärmetauscher mit 280 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heiz- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung unter anspruchsvollen Bedingungen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig hoher mechanischer Belastbarkeit.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen, die unterschiedliche Strömungseigenschaften bieten: Der rhc-Kanal zeichnet sich durch eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand aus, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand besitzt. Diese Kombination optimiert die Wärmeübertragung und den hydraulischen Betrieb des Wärmetauschers.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis zu 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt. Der Anschluss erfolgt über DIN-Flansche, passend für Rohrenden mit einem Nenndurchmesser von DN 80.
Welche Maße und Anschlussdetails sind relevant?

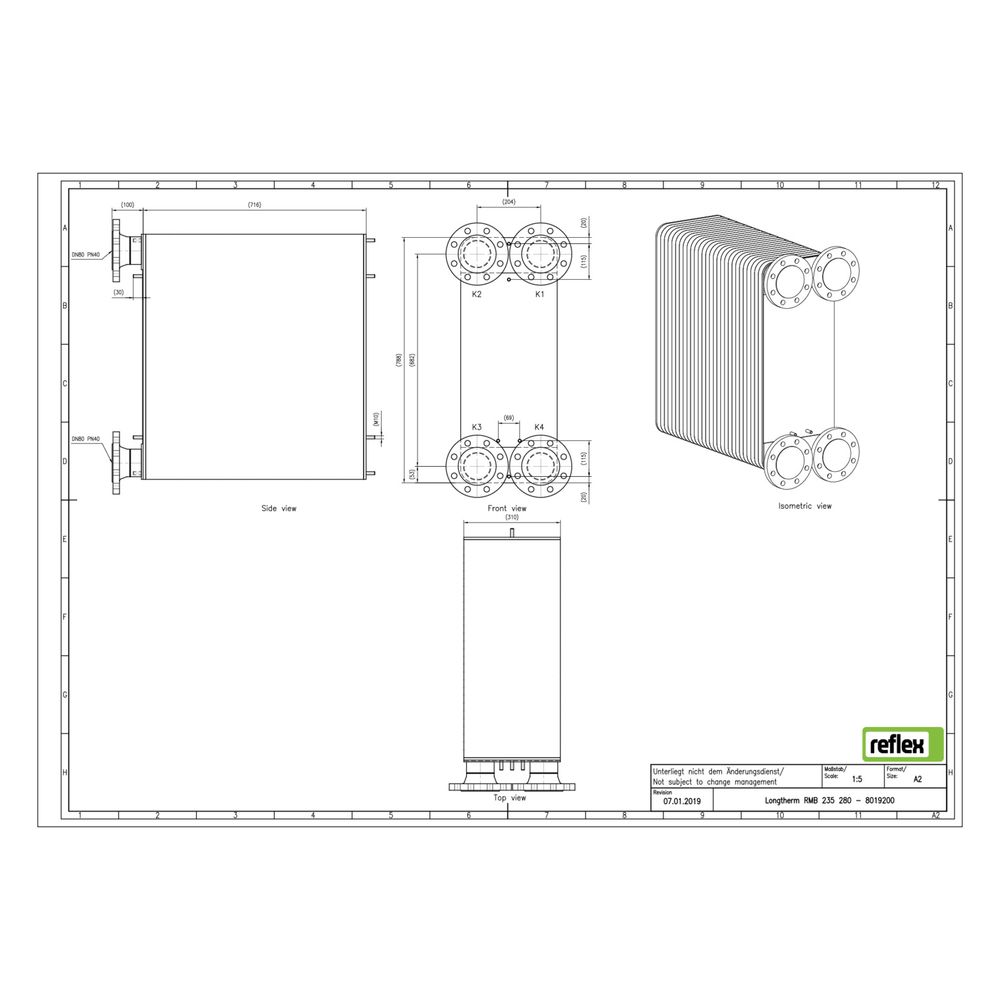

Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 698 mm. Der Mittenabstand der Anschlüsse beträgt 204 mm. Die Anschlüsse sind als Rohrenden ausgeführt, eine seitliche Anschlussmöglichkeit ist nicht vorhanden. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 280
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 698 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende mit DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-280 bietet eine robuste und effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die präzisen Maße und Anschlussdetails erleichtern die Integration in bestehende Systeme und sorgen für eine zuverlässige Funktionalität.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8019200 |
| Hersteller | Reflex |
| Anzahl der Platten | 280,00 |
| Artikelnummer | REFLEX-8019200 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 698,00 |
| EAN-13 | 4036705179228 |
| Geeignet für Dämmschale | ja |
| Gewicht | 295,87 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
