Beschreibung
Reflex Longtherm Plattenwärmetauscher RMG-19-100, geschraubt, 100 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-19-100 ist ein geschraubter Wärmetauscher mit 100 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner modularen Bauweise ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den Durchfluss für unterschiedliche Anforderungen.
Für welche Betriebsbedingungen ist der Longtherm RMG-19-100 ausgelegt?

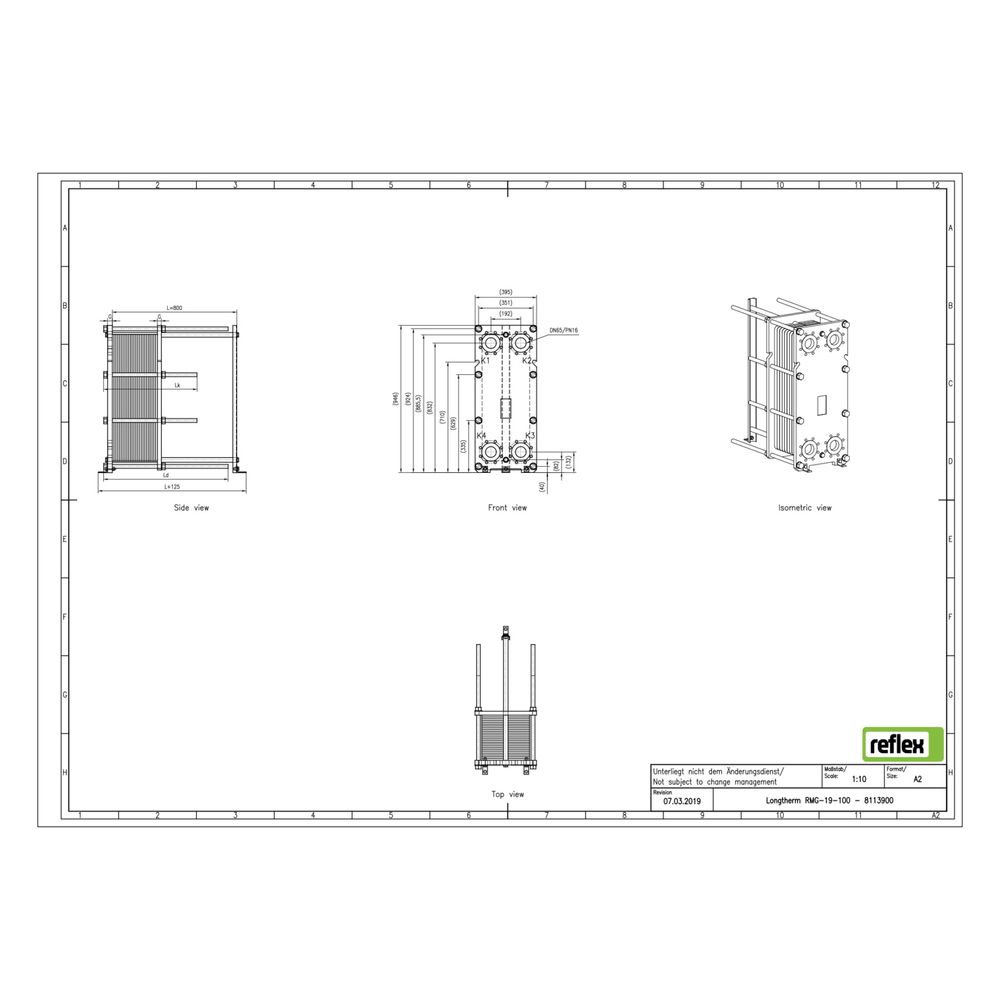

Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 60 am Primäranschluss. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 958 mm in der Tiefe. Er ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 958 mm
- Mittenabstand Anschlüsse: 192 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RMG-19-100 überzeugt durch seine hohe Leistung bei geringen Temperaturspreizungen und seine modulare Bauweise. Mit 100 Edelstahlplatten und einem maximalen Arbeitsdruck von 16 bar bietet er eine robuste und flexible Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Industrie und Gewerbe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8113900 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8113900 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 958,00 |
| EAN-13 | 4036705179518 |
| Geeignet für Dämmschale | nein |
| Gewicht | 350 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
