Reflex Longtherm Plattenwärmetauscher RMB-235-2-30, gelötet, 30 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-30 ist ein gelöteter, zweigängiger Wärmetauscher mit 30 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit Kupferlotverbindung sorgt für dauerhafte Stabilität und hohe thermische Effizienz.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus 30 hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die durch ein spezielles Vakuum-Lötverfahren mit Kupferlot dauerhaft verbunden sind. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig hoher Stabilität.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeaustausch und den hydraulischen Betrieb.
Für welche Einsatzbedingungen ist der Wärmetauscher geeignet?
Der Plattenwärmetauscher ist für maximale Betriebstemperaturen bis 230 °C und einen maximalen Arbeitsdruck von 25 bar ausgelegt. Die Ausführung mit DIN-Flanschanschluss (DN 80) ermöglicht den Anschluss an größere Rohrleitungen. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Welche Maße und Anschlussdetails sind relevant?

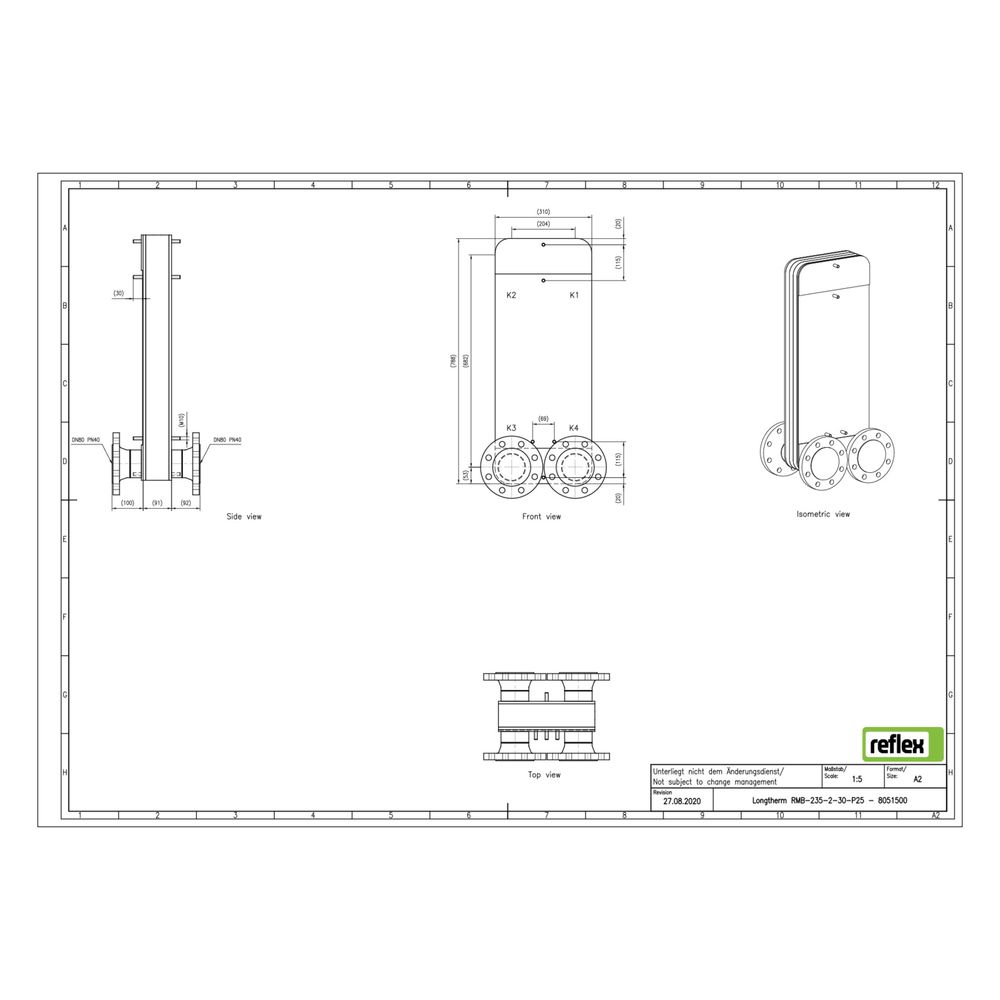

Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 85 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, eine seitliche Anschlussmöglichkeit ist nicht vorhanden. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 85 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet, zweigängig
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-30 überzeugt durch seine robuste Bauweise aus rostfreiem Edelstahl und die zuverlässige Kupferlotverbindung. Mit einer Leistung für hohe Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar ist er eine effiziente Lösung für Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8051500 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8051500 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 85,00 |
| EAN-13 | 4036705219627 |
| Geeignet für Dämmschale | ja |
| Gewicht | 82,3 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
