Reflex Longtherm Plattenwärmetauscher RLB-235-2-120, gelötet, 120 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-120 ist ein gelöteter, zweigängiger Wärmetauscher mit 120 Edelstahlplatten (Werkstoff 1.4404) und einem Nenndurchmesser von DN 80. Er ist für den Einsatz in Systemen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Anwendungsbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige und effiziente Wärmeübertragung erforderlich ist.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung.
Welche technischen Eigenschaften und Zulassungen besitzt der Plattenwärmetauscher?
Der Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen und trägt ein CE-Kennzeichen. Die gelötete Ausführung sorgt für eine dauerhafte und stabile Verbindung der Platten. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend für den Nenndurchmesser DN 80. Das Gerät ist für den Einsatz mit Dämmschalen geeignet, besitzt jedoch keine integrierte Dämmschale.
Welche Abmessungen und Anschlussmaße sind relevant?

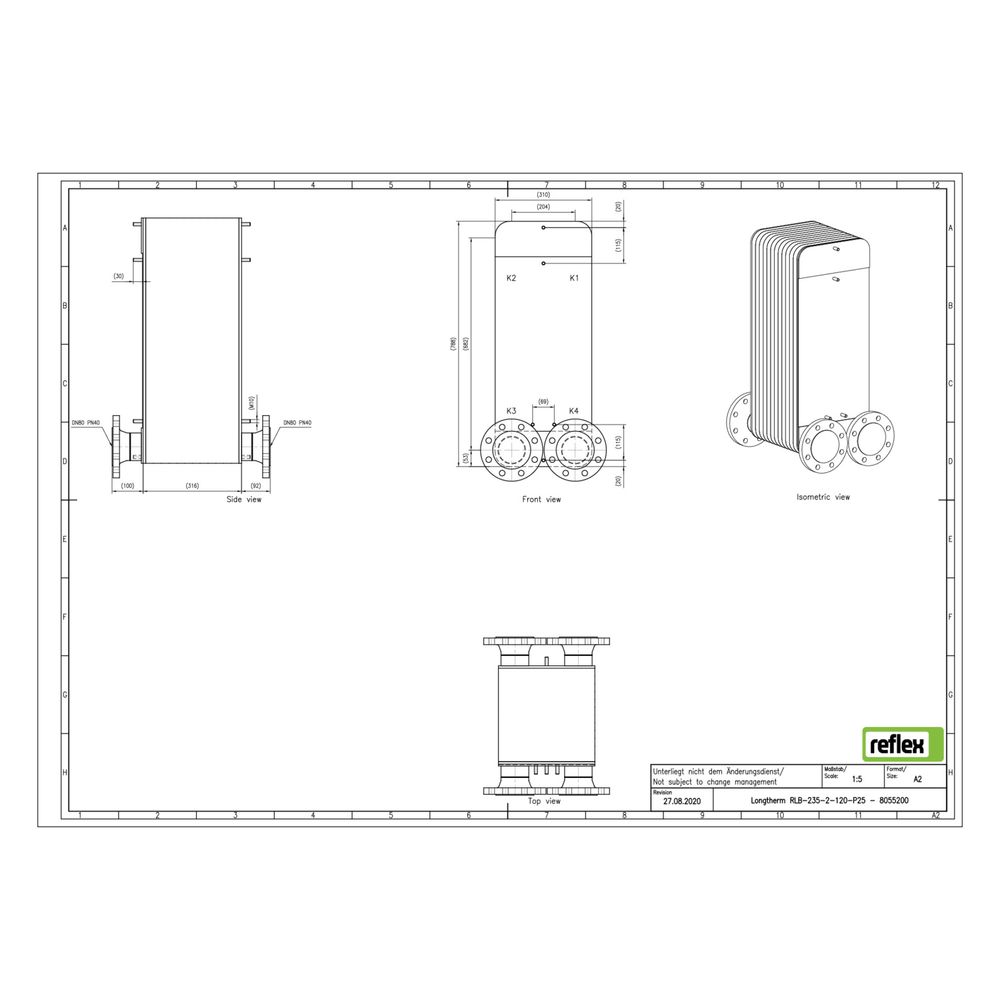

Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 306 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Diese Maße sind wichtig für die Integration in bestehende Anlagen und die Planung der Rohrleitungsführung.
Technische Daten
- Hersteller-Serie: Longtherm
- Ausführung: gelötet
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anzahl der Platten: 120
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 306 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-120 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Bauweise ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die präzisen Abmessungen und die DIN-Flanschanschlüsse erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8055200 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8055200 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 306,00 |
| EAN-13 | 4036705219979 |
| Geeignet für Dämmschale | ja |
| Gewicht | 156,39 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
