Reflex Longtherm Plattenwärmetauscher RMG-07-70, geschraubt, 70 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-07-70 ist ein geschraubter Wärmetauscher mit 70 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW, wie sie in industriellen und gewerblichen Anlagen vorkommen. Die Konstruktion ermöglicht eine einfache Reinigung und Erweiterung durch zusätzliche Plattenpakete.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet das Gerät?

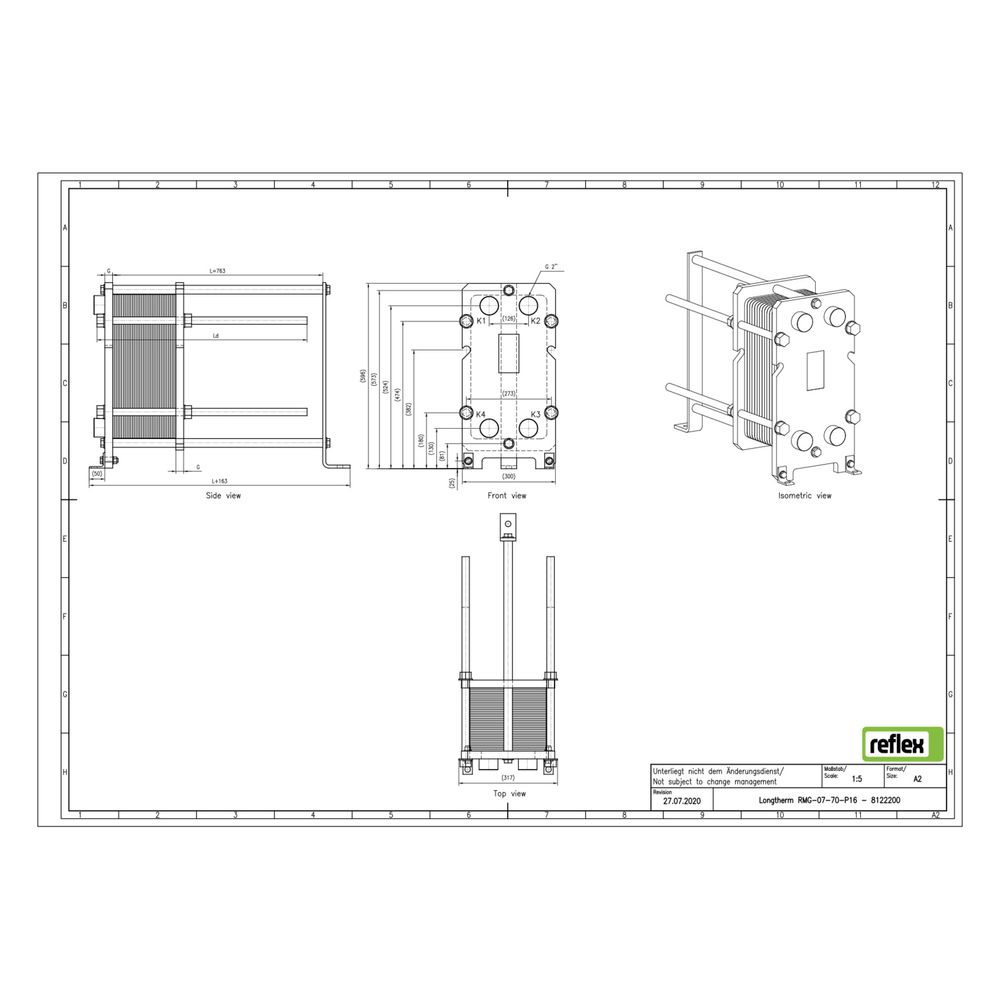

Der Reflex Longtherm RMG-07-70 hat eine Baulänge von 300 mm, eine Bauhöhe von 596 mm und eine Bautiefe von 763 mm. Der Wärmetauscher ist aus rostfreiem Stahl gefertigt, die Lötverbindungen bestehen aus Kupfer. Der maximale Arbeitsdruck beträgt 16 bar. Die primären Anschlüsse sind Außengewinde mit einem Nenndurchmesser von 2 Zoll (50 mm). Seitliche Anschlussmöglichkeiten sind nicht vorhanden, und der Wärmetauscher ist nicht vollversiegelt.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: rostfreier Stahl
- Dichtungen: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 763 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Mittenabstand Anschlüsse: 126 mm
- Werkstoff Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RMG-07-70 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Die robuste Konstruktion aus Edelstahlplatten mit NBR-Butyl-Dichtungen und die Möglichkeit zur einfachen Reinigung oder Erweiterung machen ihn zu einer flexiblen Lösung für anspruchsvolle Anwendungen. Mit einem maximalen Arbeitsdruck von 16 bar und standardisierten Anschlüssen ist er vielseitig einsetzbar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8122200 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8122200 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705220432 |
| Geeignet für Dämmschale | nein |
| Gewicht | 119,3 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
