Reflex Longtherm Plattenwärmetauscher RMB-110-120, gelötet, 120 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-120 ist ein gelöteter, eingängiger Wärmetauscher mit 120 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität erforderlich sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für dauerhafte Stabilität und hohe Temperaturbeständigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die kompakte Bauweise ermöglicht eine effiziente Wärmeübertragung.
Welche Strömungsraumtypen gibt es und wie beeinflussen sie die Leistung?
Die Strömungsräume unterscheiden sich durch zwei Kanalformen: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit höherem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Varianten ermöglichen eine Anpassung an unterschiedliche hydraulische Anforderungen und optimieren die Wärmeübertragung je nach Einsatzfall.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Longtherm Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die robuste Bauweise aus rostfreiem Stahl und die Kupferlotverbindung ermöglichen eine hohe Beständigkeit gegenüber thermischen und mechanischen Belastungen.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RMB-110-120?
Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 2 1/2 Zoll. Die Anschlüsse sind nicht seitlich angebracht, der Mittenabstand der Anschlüsse beträgt 170 mm. Das Gerät ist für den Einbau ohne Dämmschale vorgesehen, kann aber mit einer Dämmschale kombiniert werden, um Wärmeverluste zu reduzieren.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer

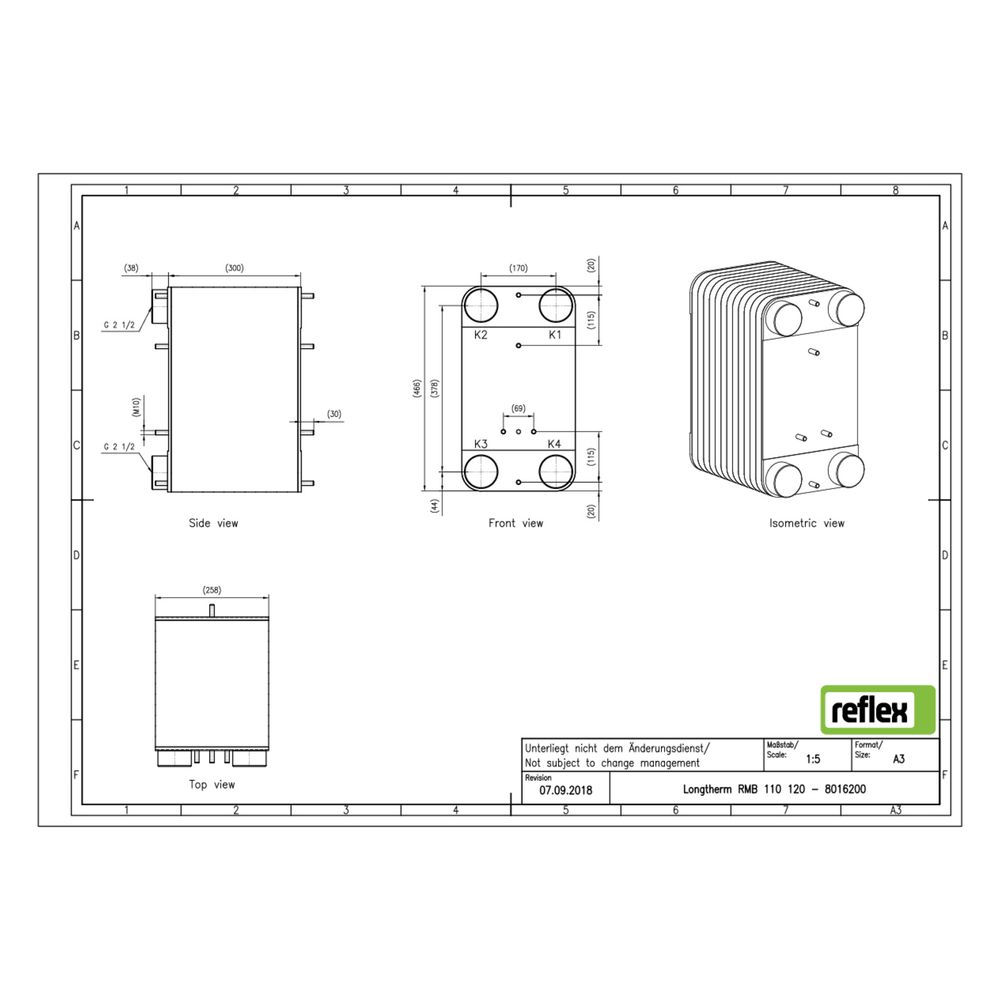

- Bauhöhe: 466 mm
- Bautiefe: 300 mm
- Baulänge: 258 mm
- Primärer Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale: geeignet
Der Reflex Longtherm Plattenwärmetauscher RMB-110-120 überzeugt durch seine robuste Bauweise aus rostfreiem Stahl und die stabile Kupferlotverbindung. Mit 120 Platten und einem maximalen Betriebsdruck von 25 bar ist er für anspruchsvolle Heiz- und Kühlkreisläufe geeignet. Die kompakte Bauform und die Anschlussmaße ermöglichen eine flexible Integration in verschiedene Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8016200 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8016200 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 300,00 |
| EAN-13 | 4036705178870 |
| Geeignet für Dämmschale | ja |
| Gewicht | 70,93 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
