Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-110-110, gelötet, 110 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RMB-110-110 ist ein gelöteter, eingängiger Wärmetauscher mit 110 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungsraumtypen sind im Wärmetauscher vorhanden?
Der Reflex Longtherm verwendet zwei Kanalformen zur Gestaltung der Strömungsräume: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Widerstand im System.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße hat der Reflex Longtherm RMB-110-110?

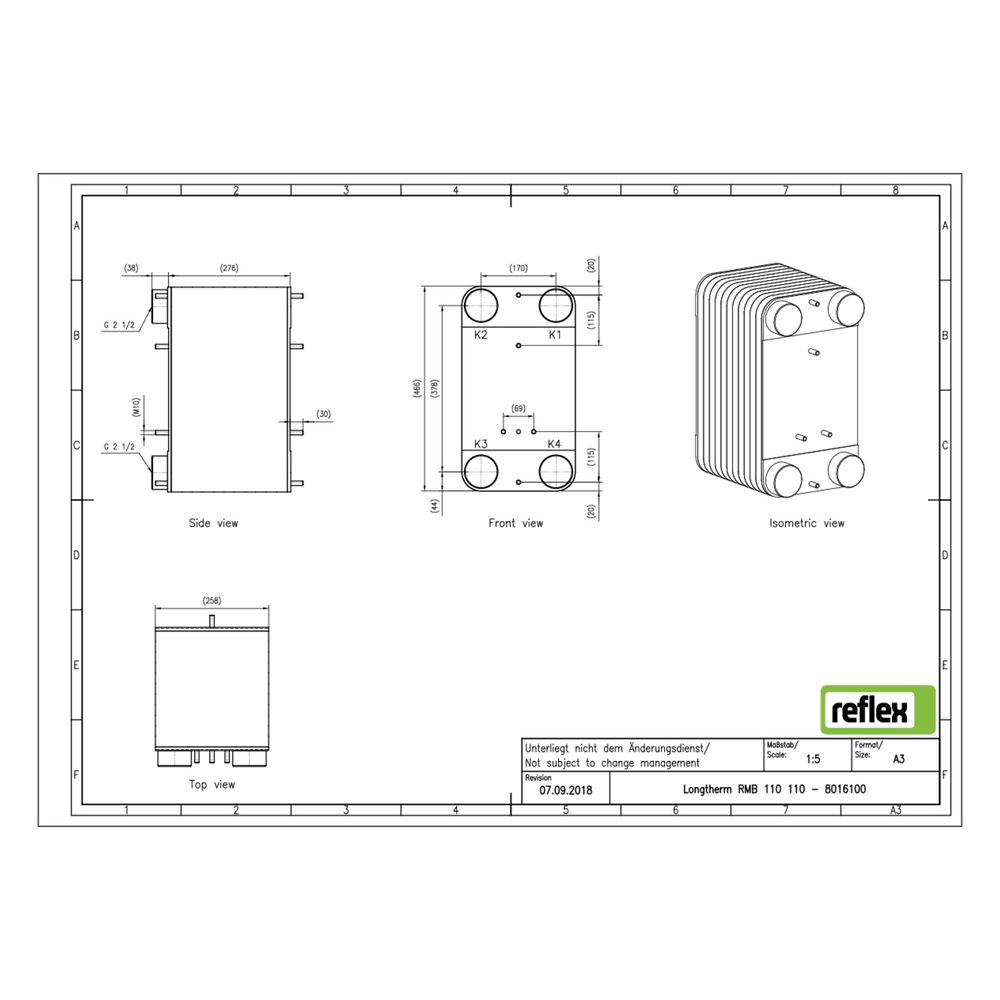

Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 2 1/2 Zoll (65 mm Nenndurchmesser). Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 276 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Das Gerät ist für die Verwendung mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2 Zoll
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 276 mm
- Mittenabstand Anschlüsse: 170 mm
- Dämmschalen geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RMB-110-110 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion stellt er eine zuverlässige Komponente für anspruchsvolle Anwendungen dar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8016100 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8016100 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 276,00 |
| EAN-13 | 4036705178863 |
| Geeignet für Dämmschale | ja |
| Gewicht | 62,85 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
