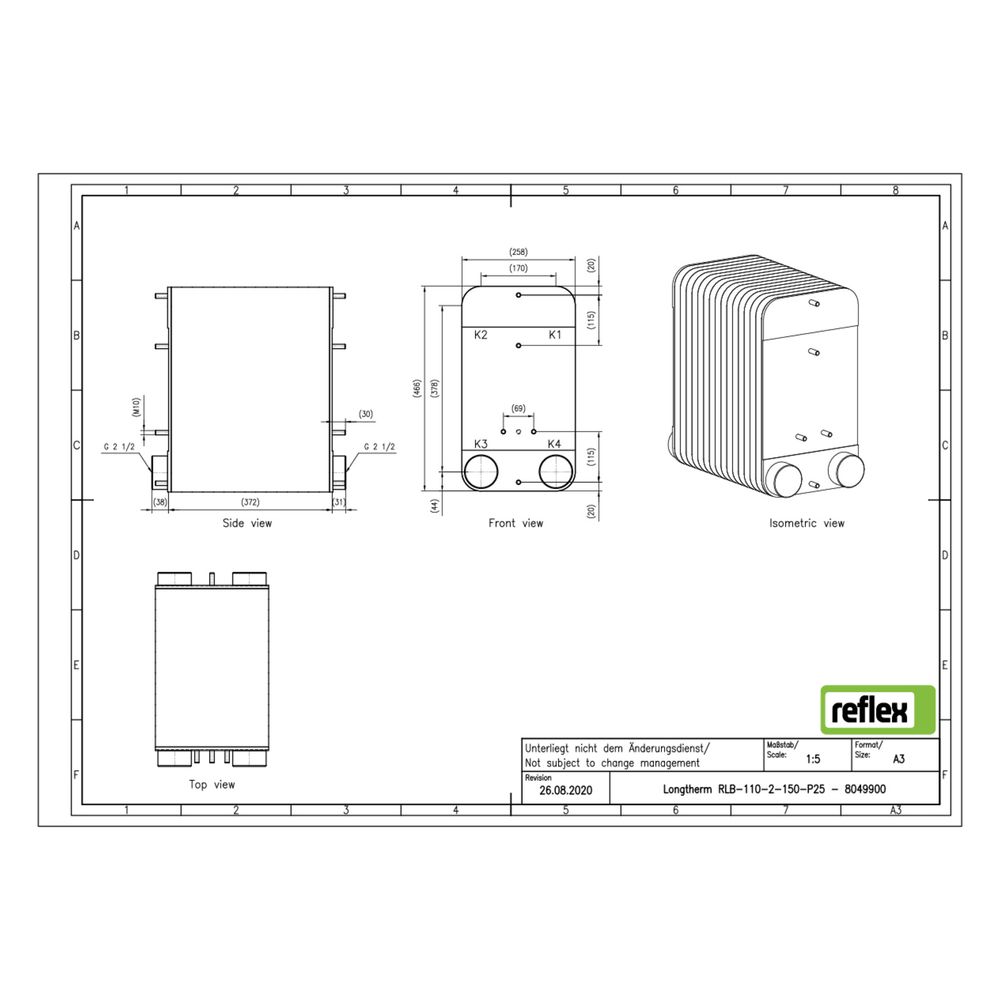

Reflex Longtherm Plattenwärmetauscher RLB-110-2-150, gelötet, 150 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-150 ist ein gelöteter, zweigängiger Wärmetauscher mit 150 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?
Der Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Er entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Die Baugröße RLB-110-2-150 verfügt über einen Gewindeanschluss mit einem Nenndurchmesser von 2 1/2 Zoll (65 mm). Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 372 mm. Der Wärmetauscher ist nicht vollversiegelt und besitzt keinen seitlichen Anschluss, ist jedoch für die Verwendung mit einer Dämmschale geeignet.
Wie funktioniert der Wärmeübergang im Longtherm Plattenwärmetauscher?
Die Wärmeübertragung erfolgt durch die Edelstahlplatten, die zwei getrennte Wasserkreisläufe ermöglichen. Das Kupferlot verbindet die Platten dauerhaft und sorgt für eine effiziente Wärmeleitung. Die unterschiedlichen Kanalformen optimieren den Durchfluss und die Wärmeübertragung, indem sie je nach Anwendung entweder einen höheren oder niedrigeren Durchflusswiderstand bieten.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 372 mm
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-150 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion stellt er eine zuverlässige Komponente für Heizungs- und Kühlkreisläufe dar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8049900 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8049900 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 372,00 |
| EAN-13 | 4036705219467 |
| Geeignet für Dämmschale | ja |
| Gewicht | 83,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
